Hinweis: Wir empfehlen zur Verklebung Weissleim zu verwenden und die Teile zum
schnelleren Aufbau mit Sekundenkleber zuvor zu fixieren!
Achten Sie auf sorgfälltige Verklebung aller Teile! Mangelhafte Verklebung kann zu
Personen-, und Sachschäden führen!
R9 und R10 zusammenkleben und kleben Sie die Mutter M6 ein
Zweite Rumpfseitenwand R2 einsetzen und
das komplette Rumpfgerät sorgfältig ver-
kleben.

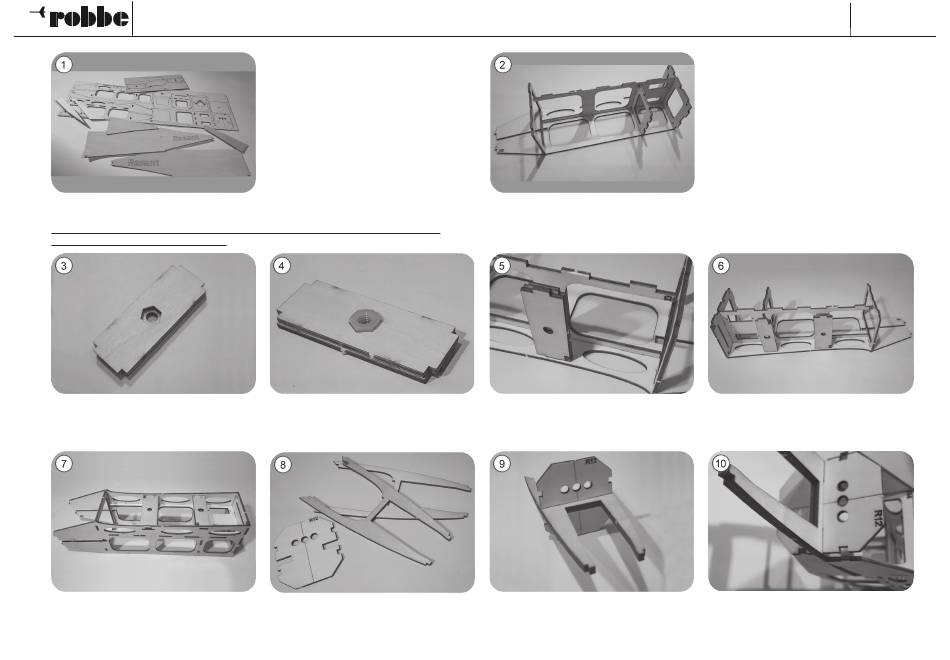

Bauanleitung
Rasant GP
Für den Zusammenbau erfoderliche
Hauptbauteile des Rumpfes in der
Übersicht. Lösen Sie die Bauteile aus
den enstprechenden Holzbrettern
und entfernen die Stege welcher die-
se einzelnen Bauteile in den Brettern
halten sollen.
Im nächsten Schritt wird R5 (2x) zusammengeklebt und in Spant R12 gesteckt. Achtung!:
die korrekte Einbaurichtung von R5 bestimmt den Motorseitenzug! Im Bild ersichtlich ist
der rechte Schenkel schmäler als der linke. Es darf keinesfalls umgekehrt sein!
Auf Seitenwandverstärkungen R2 die Spanten R4/R6/R7 exakt im 90° Winkel zueinander so-
wie das Servobrett R3 verkleben. (Hinweis: Abb. zeigt fälschlicherweise noch Servobrett ohne
Aufnahme für das zusätzliche Drosselservo)
Anschließend diese Einheit mit der Mutter
zum Rumpfboden weisend in die vordere
Ausnehmung des Rumpfgerüstes platzieren.
7
No.
2689
R8 einsetzen.
Diese Einheit nun am Rumpfgerüst ansetz-
ten und wiederum sorgfältig verkleben.
