Kézi hidraulikus prés elektromos csatlakozókhoz
MEGJEGYZÉS: AZ ELEKTROMOS SZERSZÁM HASZNÁLATA
ELŐTT FIGYELMESEN OLVASSA EL EZT A KÉZIKÖNYVET, ÉS
ŐRIZZE MEG A KÉSŐBBI HASZNÁLATRA.
CÉLKITŰZÉS
A hidraulikus prés egy kézi szerszám, amelyet közepes igénybevételű
szerelési munkákhoz terveztek. A szerszám a préshez használható
szerszámok és betétek széles választékának köszönhetően igen
széleskörűen alkalmazható. A présre az egyszerű kezelés és a
nagyfokú megbízhatóság jellemző. Tökéletesen ellátja feladatait mind
a szerelőcsarnokban, mind a terepen végzett munka során. Lehetővé
teszi a munkavégzést bármilyen helyzetben. Az adott művelet
elvégzéséhez szükséges erőt karok és hidraulika rendszere
továbbítja a szerszámra, így a művelet gyors és a kezelőtől csak
korlátozott erőfeszítést igényel.
KÜLÖNLEGES BIZTONSÁGI RENDELKEZÉSEK
• Ezt a berendezést nem használhatják gyermekek és csökkent fizikai
vagy szellemi képességű vagy a berendezéssel nem ismerkedő
személyek, ha felügyeletet vagy oktatást biztosítanak a berendezés
biztonságos használatára vonatkozóan, hogy a kapcsolódó
kockázatokat
megértsék.
berendezéssel. Felügyelet nélküli gyermekek nem végezhetik a
berendezés tisztítását és karbantartását.
• A szerszám beindítása előtt feltétlenül olvassa el a használati
útmutatót.
• A készüléket csak rendeltetésszerűen használja.
• Győződjön meg arról, hogy a szerszámok pontosan illeszkednek a
krimpelőtartományba, és tökéletesen ülnek a tartókban.
• A szerszámot nem szabad szétszerelni vagy bármilyen módon
módosítani.
• Védje a készüléket (prés, krimpszerszámok, betétek) az időjárás
viszontagságaitól, korróziótól, szennyeződésektől és mechanikai
sérülésektől. Ha a készülék nedves lesz, meg kell szárítani; ha a
készülék szennyeződik, meg kell tisztítani. Biztosítson tiszta és
lehetőleg száraz tárolási körülményeket, ha a készüléket hosszabb
ideig
nem
használja.
készítményekkel, mint például: Vazelin, WD-40.
• A termékeket csak olyan kábeleken szabad használni, ahol nincs
áram.
• Munka közben a munkatérbe nem szabad más tárgyakat
behelyezni, mint amire a szerszámot szánták, valamint ujjakat,
kezeket vagy más testrészeket.
• Tartsa tisztán
az összes
közben
kerüljenek
ne
idegen
• Erősen javasoljuk, hogy a szerszámmal való munka előtt
konzultáljon egy tapasztalt személlyel.

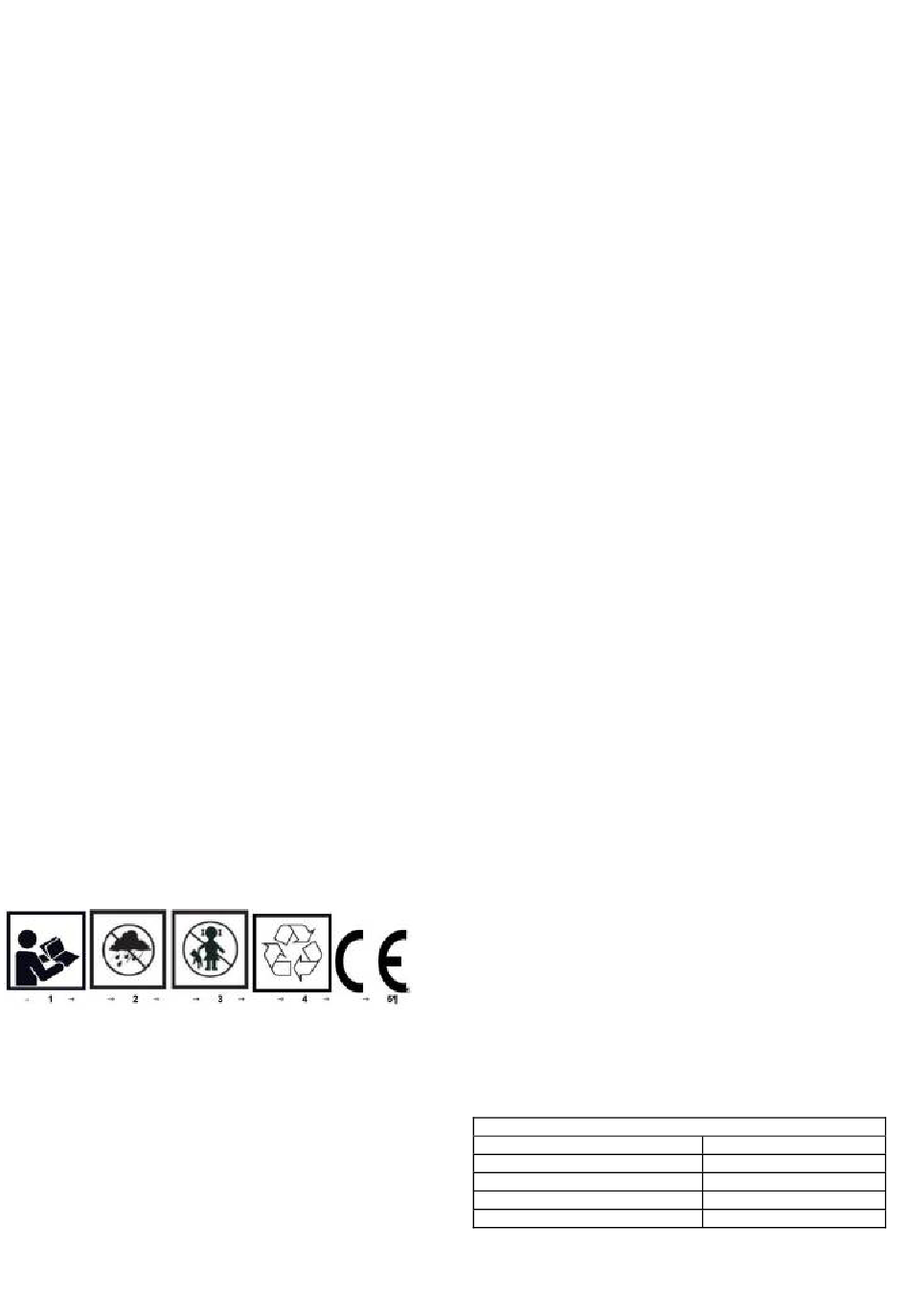

A használt piktogramok magyarázata
Olvassa el a használati utasítást, tartsa be az abban szereplő
1.
figyelmeztetéseket és biztonsági feltételeket!
Védje a készüléket a nedvességtől.
2.
Védelem a gyermekektől.
3.
Újrahasznosítás
4.
Az uniós irányelveknek való megfelelés
5.
A GRAFIKUS OLDALAK LEÍRÁSA
Az alábbi számozás a készüléknek a jelen kézikönyv grafikus oldalain
látható elemeire utal.
Szerszámzáró ellenállás csap
1.
Működtető leeresztő szelep
2.
Mátrixok
3.
Bőrönd
4.
01-543
Gyermekek
nem
játszhatnak
Rendszeresen
tartsa
karban
alkatrészt, hogy a
készülék működése
csatlakozóba.
testek
a
Tömítések
5.
Szivattyú kar
6.
Forgatható fej
7.
* A rajz és a termék között eltérések lehetnek.
BERENDEZÉSEK ÉS TARTOZÉKOK
Hidraulikus kézi prés elektromos csatlakozók és drótkötél krimpeléséhez,
krimpelőpofa méret 16, 25, 35, 50, 70, 95, 120, 150, 185, 240, 300 mm²,
hatszögű
krimpelő
krimpelőszerszám,
blokkolásához, dugattyú, főhenger szelep, ergonomikus fogantyúk,
mozgatható henger kar.
FELKÉSZÜLÉS A MUNKÁRA
SZERSZÁM ELTÁVOLÍTÁSA / BEHELYEZÉSE
• Húzza ki az ütközőt (1)
• Helyezze a megfelelő szerszámot (3) a fejbe (7), és rögzítse a
csapszeggel (1).
KRIMPELŐ FÜLEK ÉS CSATLAKOZÓK
• Válassza ki a megfelelő csatlakozót a kábelhez (a kábelnek a lehető
legkisebb játékkal kell rendelkeznie a csatlakozó vagy szerelvény
hengeres részében a krimpelés előtt.
• Válassza ki a megfelelő krimpelőszerszámot a krimpelendő
a
csatlakozóhoz és a vezető keresztmetszetéhez. (3)
• Távolítsa el a szigetelést a vezetékről vagy zsinórról, olyan
hosszúságban, hogy a vezeték behelyezhető legyen a csatlakozó
vagy a csatlakozó hengeres részébe.
• Nyomja a kábelt a hegy vagy a csatlakozó hengeres részének
aljába.
• Győződjön meg arról, hogy a fej (7) helyesen helyezkedik el a
szerszámok (3) helyén.
• Állítsa a leeresztőszelepet (2) "ON" állásba.
• A karral (6) szorítsa be a véget (csatlakozó), amíg a szerszámok
össze nem jönnek, vagy a meghajtó megkerülő szelep be nem
kapcsolódik.
• A szorítás után állítsa a leeresztőszelepet (2) "OFF" állásba, amíg
a szerszámok ki nem tágulnak.
olyan
SZOLGÁLTATÁS
•
A műveletek elvégzése előtt ellenőrizze a berendezés állapotát.
• Ha olajveszteséget észlel, azt fel kell tölteni.
OLAJCSERE
• Az olaj cseréjéhez vagy feltöltéséhez a következőkre van szükség:
• Húzza ki az ütközőt (1)
• Vegye ki a szerszámokat (3)
• Csavarja le a fejet (7)
• Töltse fel az olajat, majd járjon el fordított sorrendben.
• Olajszivárgás esetén a sérült tömítéseket (5) ki kell cserélni, amikor
a fejet leszerelik és az olajat újra feltöltik.
KARBANTARTÁS ÉS TÁROLÁS
• Javasoljuk, hogy a készüléket minden használat után azonnal tisztítsa
meg.
• Javasoljuk, hogy 24 havonta ellenőrizze a hidraulikarendszer
tisztaságát, az öblítést, az olajcserét és a nyomásbeállítást.
• Amikor a fejet használják, a fejcsapokat rendszeresen meg kell
kenni.
• Ne használjon vizet vagy más folyadékot a tisztításhoz.
• Ne használjon semmilyen tisztítószert vagy oldószert, mert ezek
károsíthatják a műanyag alkatrészeket.
• Tárolja a készüléket száraz helyen.
ÉRTÉKELÉSI ADATOK
Hidraulikus kézi prés elektromos bitekhez 01-543
Paraméter
Szorítóerő
Krimpelési tartomány
Profil típusa
Ugrás
9
típus,
szénacél
test,
felszereltsége:
forgó
hengerfej,
ütközőszeg
16-300 mm
hatszögletű
22 mm
osztott
a
szerszámok
Érték
12 T
2
