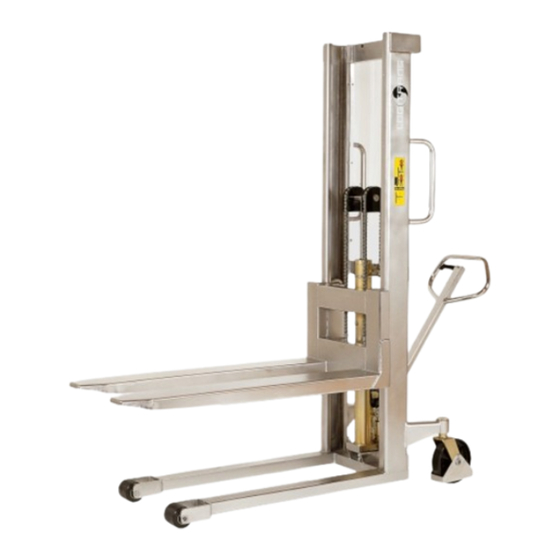

Logitrans 1000RF-SEMI Bedienungsanleitung
Inhaltsverzeichnis
Verwandte Anleitungen für Logitrans 1000RF-SEMI
Inhaltszusammenfassung für Logitrans 1000RF-SEMI
- Seite 1 HS 1000RF-SEMI...
-
Seite 2: Eu-Konformitätserklärung
Hillerupvej 35 DK-6760 Ribe Danmark Erklärt hiermit, daß: Maschine: Produktgruppe: Stapler Typ: HS 1000RF-SEMI / HSS 1000RF-SEMI Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: Richtlinie Nr. 2006/42/EC • hergestellt worden ist. in Übereinstimmung mit den Bestimmungen des Standards: •... - Seite 3 1.0 Vor dem ersten Hub... Der Logitrans Stapler entspricht in der Ausführung den behördlichen Sicherheitsvorschriften. Diese Betriebsanleitung enthält u.a. Angaben über: • Vorschriftsmäßigen Einsatz • Physische Begrenzungen des Erzeugnisses • Gefahren bei unsachgemäßer Anwendung - Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig!
-
Seite 4: So Wird Der Stapler Bedient
2.0 So wird der Stapler bedient 2.1 Handeln von Paletten Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieben/Ziehen - Pumpen HS RF-SEMI... -
Seite 5: Die 3 Stellungen Des Handgriffs
2.0 So wird der Stapler bedient 2.2 Die 3 Stellungen des Handgriffs 1. Schnell heben 2. Normal heben 3. Senken 2.2.1 Schnell heben 0 - ca. 300 kg 2.2.2 Normal heben ca. 300 - 1000 kg 2.2.3 Senken... -
Seite 6: Optimale Sicherheit
3.0 Optimale Sicherheit 3.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. Bitte denken Sie daran, daß der Stapler für gleichmäßige Belastung - wie Güter auf Paletten u. dgl. - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen 3.2 Schiefe Belastung vermeiden Die Last muß... -
Seite 7: Fahrt Mit Last
3.0 Optimale Sicherheit 3.4 Fahrt mit Last Der Stapler ist für Einsatz auf ebenen Fußböden gebaut. Die Gabeln müssen während des Fahrens möglichst weit abgesenkt sein. Mit gehobenen Gabeln sollte nur über kurze Abstände und im langsamen Tempo gefahren werden. 3.5 Notbremsung ... -
Seite 8: Sicherheitsvorschriften
3.0 Optimale Sicherheit ACHTUNG BEWEGLICHE TEILE Sicherheitsvorschriften • Halten Sie sich nie unter hängender Last auf! • Vor dem Absenken der Gabeln ist sicherzustellen, daß die freie Senkbewegung der Gabeln nicht von Fremdkörpern behindert wird. • Der Stapler ist für Einsatz auf ebenen Fußböden gebaut. •... -
Seite 9: Schmierung Und Ölwechsel
4.0 Lang lebe der Stapler... Die Lebensdauer des Gabelhubwagens wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. “Vorbeugen ist besser als Reparieren” - deshalb ist in erster Linie zu sorgen für: • Richtige Benutzung •... -
Seite 10: Lang Lebe Der Stapler
4.0 Lang lebe der Stapler 4.3 Auswechseln von Ventileinsätzen Wenn alle Fehlerbehebungsmöglichkeiten ohne befriedigendes Ergebnis probiert worden sind, ist der ganze Ventileinsatz auszuwechseln. Niederdruck-Ventileinsatz 160094: Der Einsatz enthält sowohl das Ventil- steuersystem als auch das Überdruckventil. Hochdruck-Ventileinsatz 400672E: Der Einsatz ist geschlossen und kann nicht von außen aktiviert werden. -
Seite 11: Entlüften Des Hydrauliksystems
4.0 Lang lebe der Stapler 4.6 Entlüften des Hydrauliksystems Wenn sich Luft im Hydrauliksystem befindet, wirkt die Pumpe nicht über den ganzen Pumpenhub. - Das System wird folgendermaßen entlüftet: 1. Gabel ganz nach oben pumpen und dann schnell wieder senken, oder 2. -
Seite 12: Einstellung Des Senkmechanismus
4.0 Lang lebe der Stapler 4.8 Einstellung des Senkmechanismus Der Senkmechanismus ist richtig eingestellt wenn: Schnellhub = wenn die Auslöseklinke in der unteren Position steht Normalhub = wenn die Sperrklinke des Auslösehandgriffs eingerastet ist Wenn das nicht der Fall ist, ist wie folgt zu justieren: 1. -
Seite 13: Einstellung Der Gabeln
4.0 Lang lebe der Stapler 4.10 Einstellung der Gabeln Zwei der Rollen an der Gabelkonsole sind auf exzentrische Zapfen montiert, so daß sie justiert werden können. Einstellung: 1. Schrauben Pos 91 lockern (5 mm). 2. Zapfen Pos. 56 kann jetzt gedreht werden und die beabsichtigte Gabeljustierung herbeiführen (8 mm). -
Seite 14: Fehlerbehebungsschlüssel
5.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung des Staplers können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden.. BEVOR SIE SICH AN IHREN HÄNDLER WENDEN..PROBIEREN SIE DEN FEHLERBEHEBUNGSSCHLÜSSEL! SYMPTOME UND BEOBACHTUNGEN Die Gabel hebt und senkt sich im Takt mit den Pumpenhüben Der Wagen hebt nicht auf maximale Höhe Die Last läßt sich in Normalstellung der Deichsel schwer hochpumpen In der Quick-Stellung der Deichsel hebt sich die Gabel nicht schnell... - Seite 15 Ursache Ausbesserung Last größer als max. zuläßig Siehe Punkt 3.3 Ölmangel Siehe Punkt 4.1 Ventilsteuersystem außer Einstellung Siehe Punkt 4.3 Niederdruck-Ventileinsatz Nr. 160094 Undichtheiten an Dichtungen Siehe Punkt 4.4 Ventilkegel schließt nicht dicht Siehe Punkt 4.5 Betrifft meist Hochdruck- Ventileinsatz Nr. 400672E Gumminoppe Auslösezapfen sitzt fest im Steuerventil auswechseln.
-
Seite 16: Guter Kundendienst Nach Dem Kauf
• Teile falsch ersetzt wurden bez. nicht originale Teile verwendet wurden und dadurch Folgeschäden entstanden sind, • wenn das Produkt geändert wird, oder Zubehör, das nicht von Logitrans genehmigt ist, verwendet wird. • die Durchführung der in der Betriebsanleitung angegebenen Ansprüche an Serviceinspektionen (sehen Sie bitte die Rückseite) durch einen qualifizierten... -
Seite 20: Periodische Serviceinspektionen
250 Betriebsstunden, durchzuführen. Die Inspektion ist aufgrund vom Formblatt B280 vorzunehmen, und durch Formblatt B284 zu belegen. Formblätter und zugehörige Instruktionen können bei Ihrem Logitrans Händler bestellt werden. Periodische Sicherheitsinspektionen Sicherheitsinspektionen sollten, wenn gesetzlich nichts anderes vorgeschrieben ist, mindestens einmal jährlich vom Lieferanten oder einem anderen Sachverständigen vorgenommen werden.
