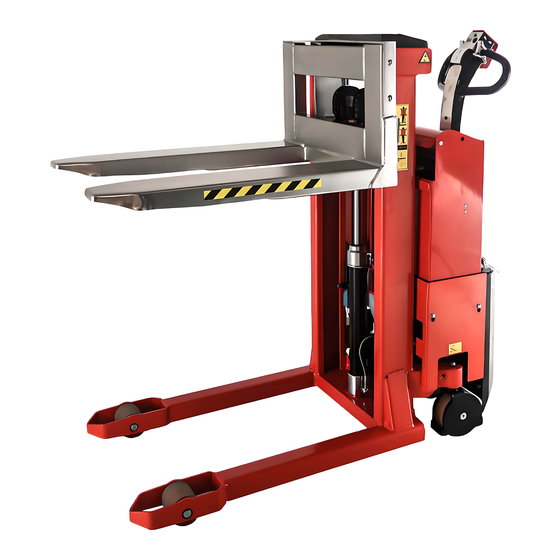

Logitrans ELF1201 Betriebsanleitung
Inhaltsverzeichnis
Quicklinks
Betriebsanleitung
ELF1201/ELFS1201
ELF1201/ELFS1201
ELF1201/ELFS1201
ELF1201/ELFS1201
ELF1201/ELFS1201
WWW
WWW.L .L .L .L .LOGITRANS
WWW
OGITRANS
OGITRANS
WWW
WWW
OGITRANS
OGITRANS.COM
1200/1170
1200/1170
1200/1170
1200/1170
1200/1170
1400/1370
1400/1370
1400/1370
1400/1370
1400/1370
1600/1570
1600/1570
1600/1570
1600/1570
1600/1570
.COM
.COM
.COM
.COM
1
Inhaltsverzeichnis
Verwandte Anleitungen für Logitrans ELF1201
Inhaltszusammenfassung für Logitrans ELF1201
- Seite 1 Betriebsanleitung ELF1201/ELFS1201 ELF1201/ELFS1201 ELF1201/ELFS1201 1200/1170 1200/1170 1200/1170 ELF1201/ELFS1201 ELF1201/ELFS1201 1200/1170 1200/1170 1400/1370 1400/1370 1400/1370 1400/1370 1400/1370 1600/1570 1600/1570 1600/1570 1600/1570 1600/1570 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS .COM .COM OGITRANS OGITRANS.COM .COM .COM...
-
Seite 2: Eu-Konformitätserklärung
EU-KONFORMITÄTSERKLÄRUNG Hersteller: Logitrans A/S Hillerupvej 35 DK-6760 Ribe Dänemark Erklärt hiermit, daß: Maschine: Produktgruppe: Logiflex Typ: ELF/ELFS 1201 Herstellungsjahr/ Serien-Nr.: in Übereinstimmung mit den Bestimmungen der: • RICHTLINIE DES RATES Nr. 98/37/EG • RICHTLINIE DES RATES Nr.89/336/EWG hergestellt worden ist. - Seite 3 1.0 Vor dem ersten Hub... Der L entspricht in der Ausführung den OGITRANS OGIFLEX behördlichen Sicherheitsvorschriften. Diese Betriebsanleitung enthält u.a. Angaben über: Vorschriftsmäßige Verwendung Physische Begrenzungen des Erzeugnisses Gefahren bei unsachgemäßer Anwendung - Lesen Sie deshalb bitte diese Betriebsanleitung sorgfältig!
- Seite 4 ,,,,,,,,000000000000000 2.0 Elektrischer Logiflex Heben/Senken Notstopp Freigestellte Position Instrumententafel: - Batterieladeanzeiger - Batterieschild - Ladestecker (internes oder externes Ladegerät) - Stecker für Zubehör, Gebremste Position 12V höchstens 15Amp Freistellung der Bremse 1. Ziehen 2. Schieben...
-
Seite 5: Verwendung Von Logiflex - Palettenhandhabung
000000000 3.0 So wird derLogiflex bedient VERWENDUNG VON LOGIFLEX - PALETTENHANDHABUNG - Die vorschriftsmäßige Bedienungsstellung ist die hinter der Deichsel. Schieben/Ziehen - Heben/Senken ELFS BEI HANDHABUNG VON GESCHLOSSENEN PALETTEN ..LOGIFLEX MIT BREITSPURGESTELL VERWENDEN! -
Seite 6: Optimale Sicherheit
4.0 Optimale Sicherheit 4.1 Überlastung vermeiden Die maximale Tragfähigkeit darf nicht überschritten werden. Bitte denken Sie daran, daß der Logiflex für gleichmäßige Belastung - wie Güter auf Paletten u.ä - ausgelegt ist. Bei einseitiger punktueller Belastung kann sich die Gabel verbiegen. -
Seite 7: Fahrt Mit Last
4.3 Fahrt mit Last Der Logiflex ist für Einsatz auf ebenen Fußböden gebaut. Die Gabel muß während des Fahrens möglichst weit abgesenkt sein. Mit gehobener Gabel sollte nur über kurze Abstände und im langsamen Tempo gefahren werden. 4.4 Notbremsung Wenn es notwendig wird, die Last als Bremse zu verwenden, um den Logiflex am Wegfahren zu hindern, ist der AB-Knopf schnell zu bedienen, bis die Last auf den Boden abgesenkt ist. -
Seite 8: Bewegliche Teile
ACHTUNG BEWEGLICHE TEILE Sicherheitsvorschriften - Halten Sie sich nie unter hängender Last auf! - Vor dem Absenken der Gabel ist abzusichern, daß die freie Senkbewegung der Gabel nicht von Fremdkörpern behindert wird. - Der Logiflex ist für Einsatz auf ebenen Fußböden gebaut. - Die Gabel muß... -
Seite 9: Batteriespezifikationen
5.0 Strom ist notwendig... 5.1 Batteriespezifikationen Der Hersteller hat 2 verschiedene Batterietypen, die für den elektrischen Logiflex empfohlen werden: Semitrak Semitrak Rohrzelle 986034 986036 986014 Spannung 12 V 12 V 12 V 60Ah/5h 105Ah/5h 113Ah/5h Leistung 74Ah/20h 130Ah/20h 130Ah/10h Häufigen täglichen Empfohlen für Normalen Gebrauch Gebrauch... -
Seite 10: Kontrolle Des Batteriezustandes
5.2 Kontrolle des Batteriezustandes Verfahren A: Die Säuredichte in den 6 Zellen der Batterie ist mit einem Säuremesser zu kontrollieren. Jede Zelle ist zu kontrollieren, - der Unterschied zwischen den Zellen darf max. 0,04 kg/l betragen. DICHTE: 1,26 - 1,28 kg/l Voll aufgeladen 1,19 - 1,20 kg/1 1/2 aufgeladen... -
Seite 11: Sicherungen - Auswechseln
5.5 Sicherungen - Auswechseln Im Stromkreis befinden sich 4 Sicherungen. 80 Amp Sicherung in der Hauptstromversorgung von der Batterie 5 Amp Sicherung im Steuerstromkreis 15 Amp Sicherung (Stecker für Zubehör auf Instrumententafel) 30 Amp Sicherung für eingebautes Ladegerät Den Grund für das Schmelzen der Sicherung ermitteln! Keine größere Sicherung einsetzen, da die Sicherung als Motorschutz für den Motor der Pumpe funktioniert! - Seite 12 5.6 Leitungsverbindungen Viele Betriebsstörungen können auf schlechte Verbindungen im Stromkreis zurückzuführen sein - diesen deshalb vorbeugen. Leitungen regelmäßig auf evtl. Brüche des Isoliermantels oder lose Verbindungen an Steckern und dergleichen kontrollieren. Steckstifte an Leitungen von evtl. Grünspan reinigen und Verbindungen mit Schrauben/Muttern nachziehen. 5.7 Batterieladeanzeiger Der Batterieladeanzeiger zeigt den Ladezustand der Batterie in % an.
-
Seite 13: Lang Lebe Der Logiflex
6.0 Lang lebe der Logiflex Die Lebensdauer von Logiflex wird verlängert, wenn er regelmäßig gewartet wird, und wenn defekte oder verschlissene Teile rechtzeitig ausgewechselt werden. "Vorbeugen ist besser als Reparieren" - deshalb ist in erster Linie für folgendes zu sorgen : - Richtige Benutzung - Regelmäßige Reinigung - Regelmäßige Sicherheitsinspektionen... -
Seite 14: Einstellung Der Gabel
6.3 Einstellung der Gabel Zwei der Rollen an der Gabelkonsole sitzen auf exzentrische Zapfen,so daß sie eingestellt werden können. Die einstellbaren Rollen sind oben angebracht. 1. Einstellschraube (Pos. 91) lösen (Schlüsselweite 5 mm). 2. Der exzentrische Zapfen (Pos. 56 )(Schlüsselweite 8 mm) kann nun im Hinblick auf die gewünschte Gabeleinstellung verdreht werden. -
Seite 15: Einstellung Der Lenkradketten
6.5. Einstellung der Lenkradketten - Die Deichsel in die mittlere Position stellen. - Die Muttern 1, 2, 3 und 4 so einstellen, dass die Räder parallel stehen. 6.6 Entlüften des Hydrauliksystems Die Gabel 2-3 Mal mit einer Last von 50-100 kg ganz nach oben heben, bzw. ganz absenken. -
Seite 16: Einstellung Von Seitenspiel
6.9 Einstellung von Seitenspiel (in den Mastrollen in der rechten Seite des Gabelträgers) 1. Die Schraube A ist im Gegenzeigersinn zu lockern, bis kein Widerstand festzustellen ist. 2. Danach ist die Schraube im Uhrzeigersinn zu drehen, bis Widerstand festgestellt werden kann. Mit den nächsten 1,5 bis 2,5 Umdrehungen der Schraube erfolgt eine Vorspannung des Feders (C). -
Seite 17: Guter Kundendienst Nach Dem Kauf
Durchführung der erforderlichen Service-Intervalle durch einen qualifizierten Fachmann nicht belegt werden können. Checkliste und Spezifikationen bezüglich Service- und Sicherheits-Inspektionen können Sie bei Ihrem Logitrans Händler bestellen. 7.5 Haftungsausschluß Der Hersteller übernimmt keine Haftung für Personen- oder Sachschäden, die aufgrund von Mängeln, Fehlern oder falschem Gebrauch von dem gelieferten Produkt... -
Seite 18: Fehlerbehebungsschlüssel
8.0 Fehlerbehebungsschlüssel Bei täglicher Benutzung von Logiflex können mit der Zeit Justierungen und evtl. Auswechselungen von Verschließteilen notwendig werden. Eventuelle Fehler beim täglichen Gebrauch von Logiflex sind in erster Linie zu suchen in: Ölversorgung Stromversorgung Leitungs- und Sicherungszustand Wenn keine dieser Fehlerquellen die Ursache ist, wenden Sie sich bitte an den Händler, aber ... - Seite 19 Ursache Ausbesserung Sehen Sie Ölmangel Punkt 6.1/6.2 Sehen Sie Batterie entladen Punkt 5.3 Sehen Sie Sicherungen geschmolzen Punkt 5.5 5 Amp od. 80 Amp Sehen Sie Defekte Leitungen Punkt 5.6 Sehen Sie Max. Last überschritten Punkt 4.1 Sehen Sie Luft im Hydrauliksystem Punkt 6.6 Händler Überdruckventil falsch justiert...
- Seite 20 Lieferanten oder einem anderen Sachverständigen vorgenommen werden. Die Inspektion ist auf der Grundlage der Gebrauchsanweisung vor- zunehmen. Außerdem können beim Händler eine Prüfungsanleitung und Prüfungsformblätter bestellt werden. S 637 WWW.L .L .L .L .LOGITRANS OGITRANS OGITRANS .COM .COM OGITRANS OGITRANS.COM...
