Vorbauwinkel Einstellen; Lenkerneigung Einstellen - Prophete Trio Bedienungsanleitung

1. Lösen Sie die Klemmschraube
einem 6-mm-Innensechskant-Schlüssel.
2. Sie können nun die Lenkerposition bzw. den Len-
ker-Vorbau in der Höhe einstellen. Beachten Sie
hierbei unbedingt die Markierung der Mindestein-
stecktiefe.
3. Ziehen Sie die Klemmschraube
momentvorgabe wieder fest an (s. Kapitel Drehmo-
mentvorgabe).

VORBAUWINKEL EINSTELLEN

1. Lösen Sie die untere Klemmschraube
kant-Schlüssel, bis der darunter befindliche Klemmkloben heraussteht.
2. Stellen Sie nun den gewünschten Winkel am Vorbau ein.
3. Sollte sich der Winkel noch nicht einstellen lassen, so drehen Sie die Schraube
(Abb. C) noch weiter heraus, bis sich der Klemmkloben weiter löst. Nehmen Sie
hierfür zusätzlich einen Schraubendreher zur Hilfe bzw. rütteln Sie an der Lenk-
stange.
4. Ziehen Sie anschließend die Klemmschraube
wieder fest an (s. Kapitel Drehmomentvorgabe).

LENKERNEIGUNG EINSTELLEN

1. Lösen Sie zunächst die Klemmbock-Schrauben
nen-Sechskant-Schlüssel.
2. Stellen Sie den Neigungswinkel des Lenkers ein.
3. Ziehen Sie die Klemmbock-Schrauben
der fest an (s. Kapitel Drehmomentvorgabe).
4. Drehen Sie die Lenker-Anbauteile (z.B. Bremshebel) zurück in die Ausgangs-
position.
(Abb. C) mit
1
(Abb. C) lt. Dreh-
1
(Abb. C) mit einem 5-mm-Innensechs-
3
(Abb. C) lt. Drehmomentvorgabe
3
(Abb. C) mit einem 5-mm-In-
4
(Abb. C) lt. Drehmomentvorgabe wie-
4

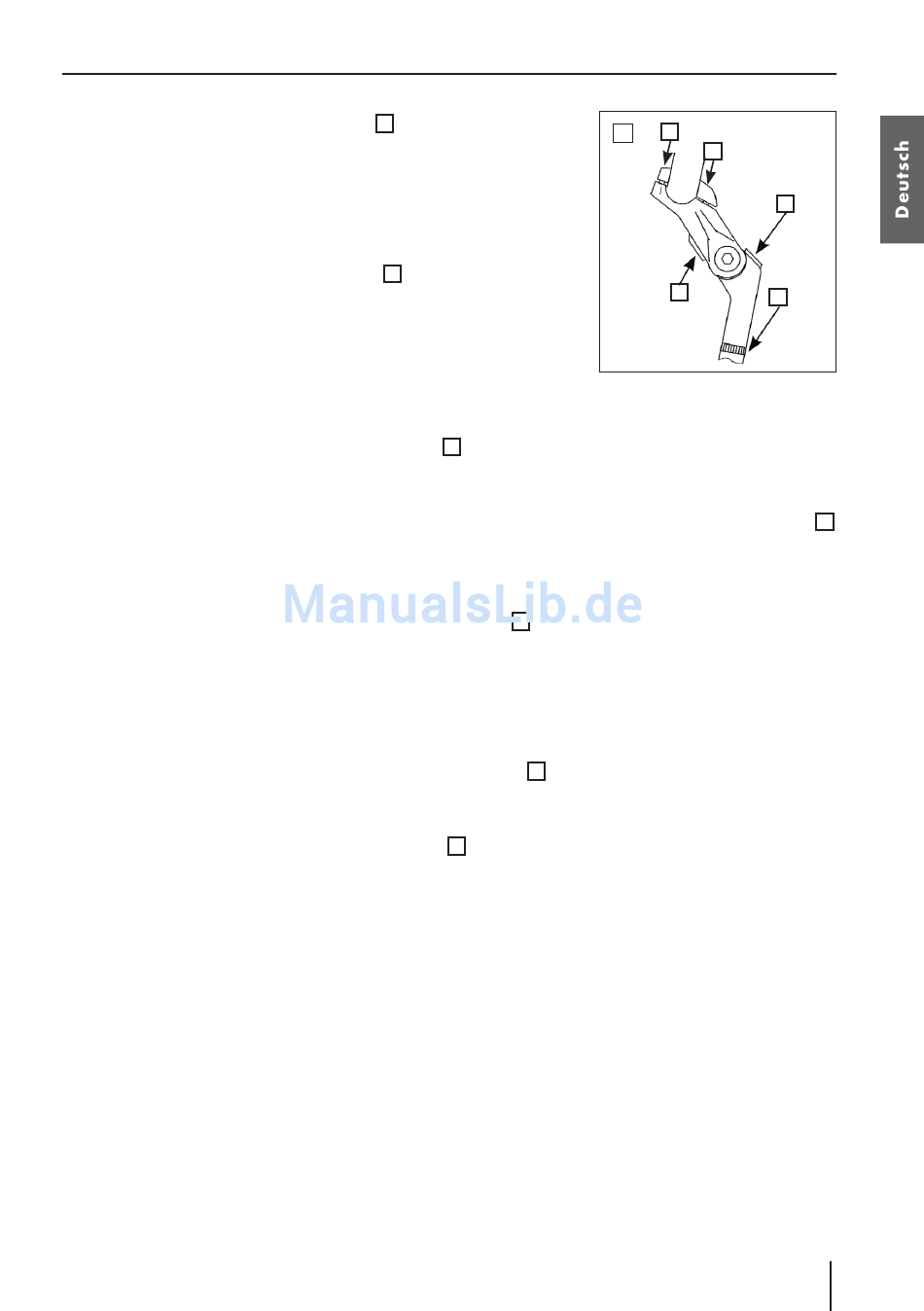

LENKER
C
4
4
1
3
2
3
