Stromversorgung
Der Logger verfügt über mehrere Optionen für die
Spannungsversorgung:
•
Netzspannung
•
Messleitung
•
Akku
Der Status wird durch die LED im Bedienfeld angezeigt. Weitere
Informationen finden Sie in Tabelle 5.
Spannungsversorgung über Netzstrom
1.
Befestigen Sie das Netzteil am Logger oder schließen Sie das
Netzteil anhand des Gleichspannungs-Netzkabels am Logger an.
2.
Schieben Sie die Schiebeabdeckung am Netzteil in die Position,
in der der Anschluss für das Netzkabel zugänglich ist, und
schließen Sie das Netzkabel am Logger an.
Der Logger schaltet sich automatisch ein und ist nach weniger
als 30 Sekunden betriebsbereit.
3.
Um den Logger auszuschalten, drücken Sie auf
Spannungsversorgung über Messleitung
Stellen Sie sicher, dass die zu messende Spannung die
zulässige Eingangsspannung der
Spannungsversorgung nicht übersteigt. Anderenfalls
kann es zu Beschädigungen am Gerät kommen.
Berühren Sie niemals Metallteile an einer der
Prüfleitungen, wenn die andere Prüfleitung noch an
einer gefährlich hohen Spannung angeschlossen ist.
Anderenfalls kann es zu Verletzungen kommen.
1.
Schließen Sie das Netzteil an den Logger an.
2.
Schieben Sie die Schiebeabdeckung am Netzteil in die Position,
in der die Sicherheitsbuchsen zugänglich sind.
3.
Schließen Sie die nicht stapelbaren Stecker (siehe Abbildung 6
und Abbildung 7) an die Netzteileingänge und die stapelbaren
Stecker an den Logger an. Die Prüfleitungen sind für Messung/
Überspannung CAT III 1000 V und CAT IV 600 V zugelassen.
.

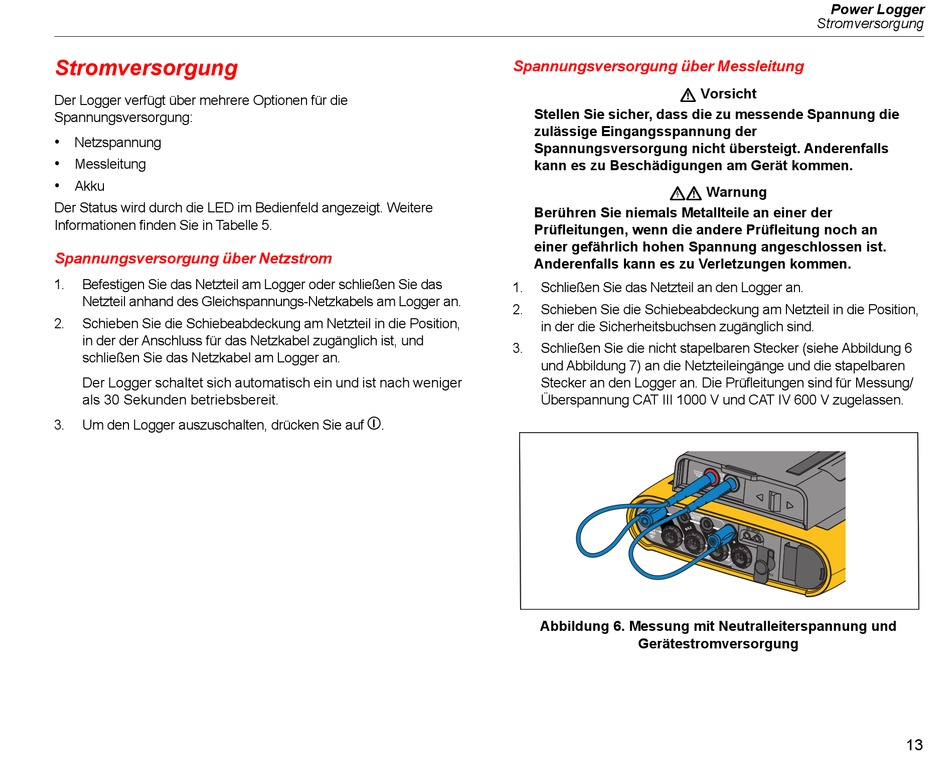

Abbildung 6. Messung mit Neutralleiterspannung und
Stromversorgung
W Vorsicht
XW Warnung
Gerätestromversorgung
Power Logger
13
