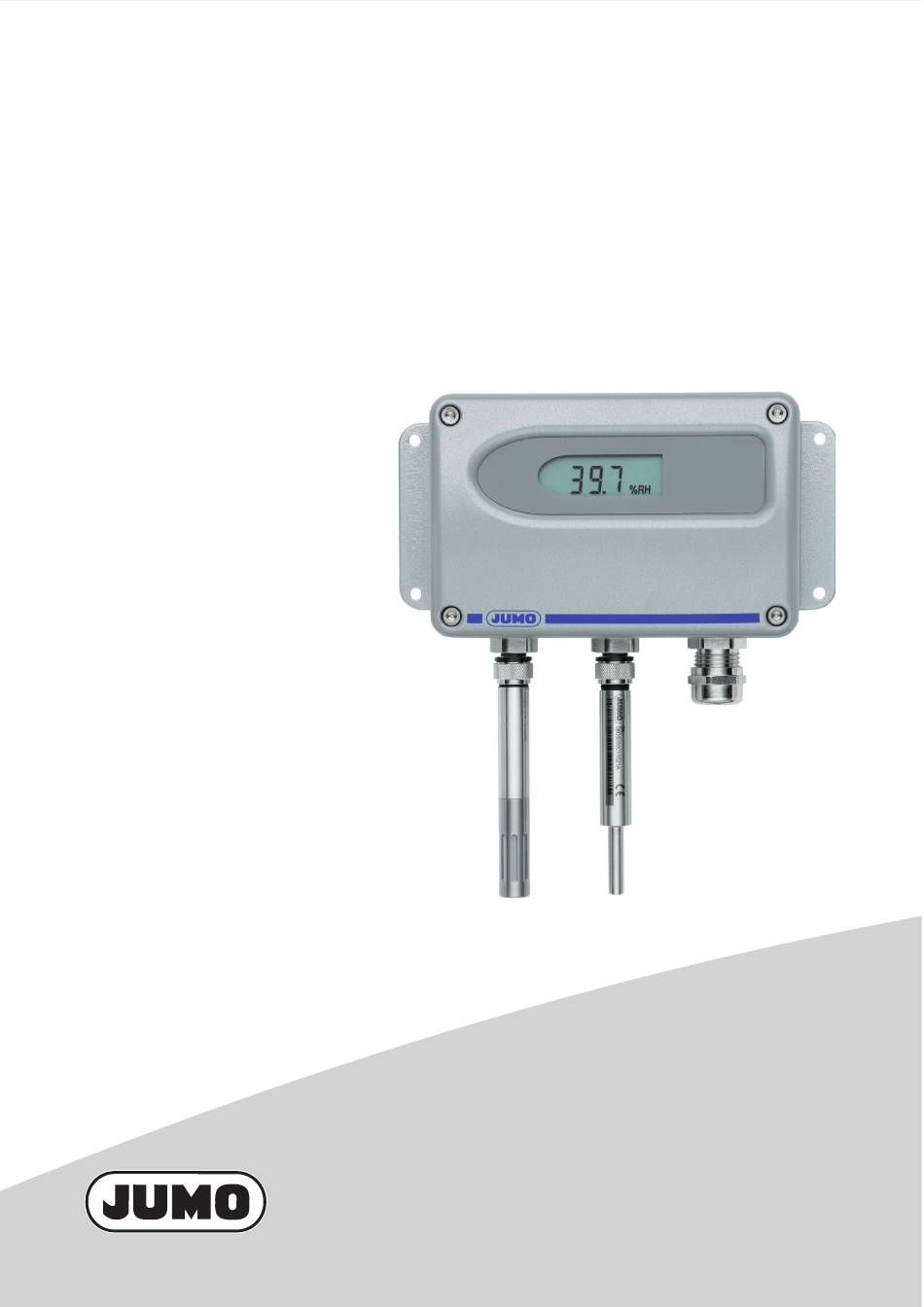

- Seite 1 Kapazitive Hygrothermogeber mit intelligenten Wechselsonden B 90.7027.1 Bedienungsanleitung 02.08/00505281...
- Seite 3 Inhalt Allgemein .......................4 Symbolerklärung ........................4 Sicherheitshinweise .......................4 Produktbeschreibung ...................4 Installation .....................5 Montage für Metallgehäuse ....................5 Montage Fühler ........................5 Elektrische Anschlüsse ................6 Bedienelemente .....................7 Platine ............................7 LC-Display ..........................7 Feuchte-/Temperaturkalibration ..............8 2-Punkt-Feuchtekalibration/2-Punkt-Temperaturkalibration ..........8 1-Punkt-Feuchtekalibration/1-Punkt-Temperaturkalibration ..........9 Rücksetzen auf Werkseinstellung ..................9 Instandhaltung .....................10 Fühlertausch ........................10 Selbsthilfe bei Störungen ....................10 Ersatzteile/Zubehör ..................10 Technische Daten ..................11...
- Seite 4 Transport, der Aufstellung, dem Betrieb, der Wartung und Reparatur befasst sind, in Kenntnis zu bringen. Diese Bedienungsanleitung darf nicht ohne das schriftliche Einverständnis von JUMO zu Zwecken des Wettbewerbes verwendet und auch nicht an Dritte weitergegeben werden. Kopien für den Eigenbedarf sind erlaubt.
- Seite 5 Installation Angaben in mm Montage für Metallgehäuse 1. Montagebohrungen lt. Bohrplan (siehe Abbildung) ausführen. 2. Der Gehäuseunterteil wird mit 4 Schrauben montiert. (Schraubendurchmesser: < 4,2mm; nicht im Lieferumfang enthalten) 3. Anschluss des Messumformers (siehe Kapitel 4 “Elektrische Anschlüsse”) 4. Montage des Deckels mittels 4 Schrauben (im Lieferumfang enthalten) Montage Fühler Messwertgeber mit fixen Fühlern: Allgemein:...
- Seite 6 Elektrische Anschlüsse Spannungsausgang Stromausgang Messwertgeber mit Steckanschluss Spannungsausgang Bezeichnung: Bezeichnung: Stecker für Versorgung frei und Analogausgänge (Ansicht von vorne) Euro-Norm Stromausgang Bezeichnung: Bezeichnung: Stecker für Versorgung frei frei und Analogausgänge (Ansicht von vorne) Euro-Norm EMV - Hinweise zur Verlegung der Anschlussleitungen Die Einhaltung der angegebenen EMV-Richtlinien kann nur mit den als Zubehör erhältlichen Fühlerkabeln garantiert werden.
- Seite 7 Bedienelemente Platine 1. JUMPER Stromversion 2. LC-DISPLAY 3. CALIB LED 4. TASTER S1 5. TASTER S2 1. JUMPER: - Auswahl Abbildungsbereich und Kalibrationsgröße bei Spannungsversion 0...1/5/10V bei Stromversion 4...20mA Calib Auswahl Ausgang 2. LC-DISPLAY: - Platz für optionales LC-Display 3. CALIB LED: - leuchtet ständig während der Kalibrationsroutine - leuchtet kurz auf bei der Rücksetzung auf Werkskalibration 4.
- Seite 8 Feuchte-/Temperaturkalibration Bei den Messwertgebern stehen zwei Kalibrationsverfahren zur Verfügung: 1-Punkt Feuchte-/Temperaturkalibration: schnelle und einfache Kalibration an einem definierten Feuchte-/Temperaturpunkt (Arbeitspunkt). 2-Punkt Feuchte-/Temperaturkalibration: einfache Kalibration für genaue Messergebnisse über den gesamten Feuchte-/Temperaturmessbereich. • Kalibration empfiehlt sich, Messumformer Kalibrationsvorrichtung mindestens 4 h im selben, temperaturstabilen Raum zu lagern! •...
- Seite 9 1-Punkt Feuchtekalibration / 1-Punkt Temperaturkalibration Ist der Arbeitsbereich auf eine bestimmte Feuchte / Temperatur eingeschränkt, so ist eine 1-Punkt Feuchtekalibration / 1-Punkt Temperaturkalibration für diesen Feuchtepunkt ausreichend. • Es sollte entsprechend dem Arbeitsbereich entweder der obere oder untere Kalibrationspunkt gewählt werden (KP > oder < 50% rF / KP > oder < 50% vom Messwert).
- Seite 10 Instandhaltung Fühlertausch Die Messwertgeber sind mit einem steckbaren / austauschbaren Fühler ausgestattet. Sollte ein Schaden am Messfühler auftreten (z.B. mechanische Zerstörung der Fühlerprobe) so kann der Anwender selbst einen Fühlertausch ohne Neujustage des Gerätes vornehmen und somit ein aufwendiges Retournieren des Messumformer an den Hersteller umgehen.
- Seite 11 Technische Daten Messwerte Messkopf Relative Feuchte Sensor HC105 Arbeitsbereich 0...100% rF Genauigkeit (inkl. Hysterese, Nichtlinearität und Wiederholgenauigkeit) -15...40°C <90% rF ± (1,5 + 0,5%*MW) % rF -15...40°C >90% rF ± 2,5% rF -40...80°C ± (1,7 + 1,5%*MW) % rF typ. ± 0,006% rF/°C Temperaturabhängigkeit der Elektronik Ansprechzeit mit Metallgitterfilter <...
- Seite 12 Anhang JUMO GmbH & Co. KG Anleitung zum Displaywechsel Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany Postadresse: 36035 Fulda, Germany Telefon: +49 661 6003-722/724 Telefax: +49 661 6003-601/688 E-Mail: mail@jumo.net Internet: www.jumo.net 1. Deckel entfernen.
- Seite 13 Anhang JUMO GmbH & Co. KG Anwendungshinweise für Referenzfühler Hausadresse: Moritz-Juchheim-Straße 1, 36039 Fulda, Germany Lieferadresse: Mackenrodtstraße 14, 36039 Fulda, Germany Postadresse: 36035 Fulda, Germany Telefon: +49 661 6003-722/724 Telefax: +49 661 6003-601/688 E-Mail: mail@jumo.net Internet: www.jumo.net Die Referenzfühler wurden zur Überprüfung der Digital- / Analog- umsetzung im Grundgerät entwickelt.
