Verwandte Anleitungen für easy home GT-SF-VCS-02
Inhaltszusammenfassung für easy home GT-SF-VCS-02

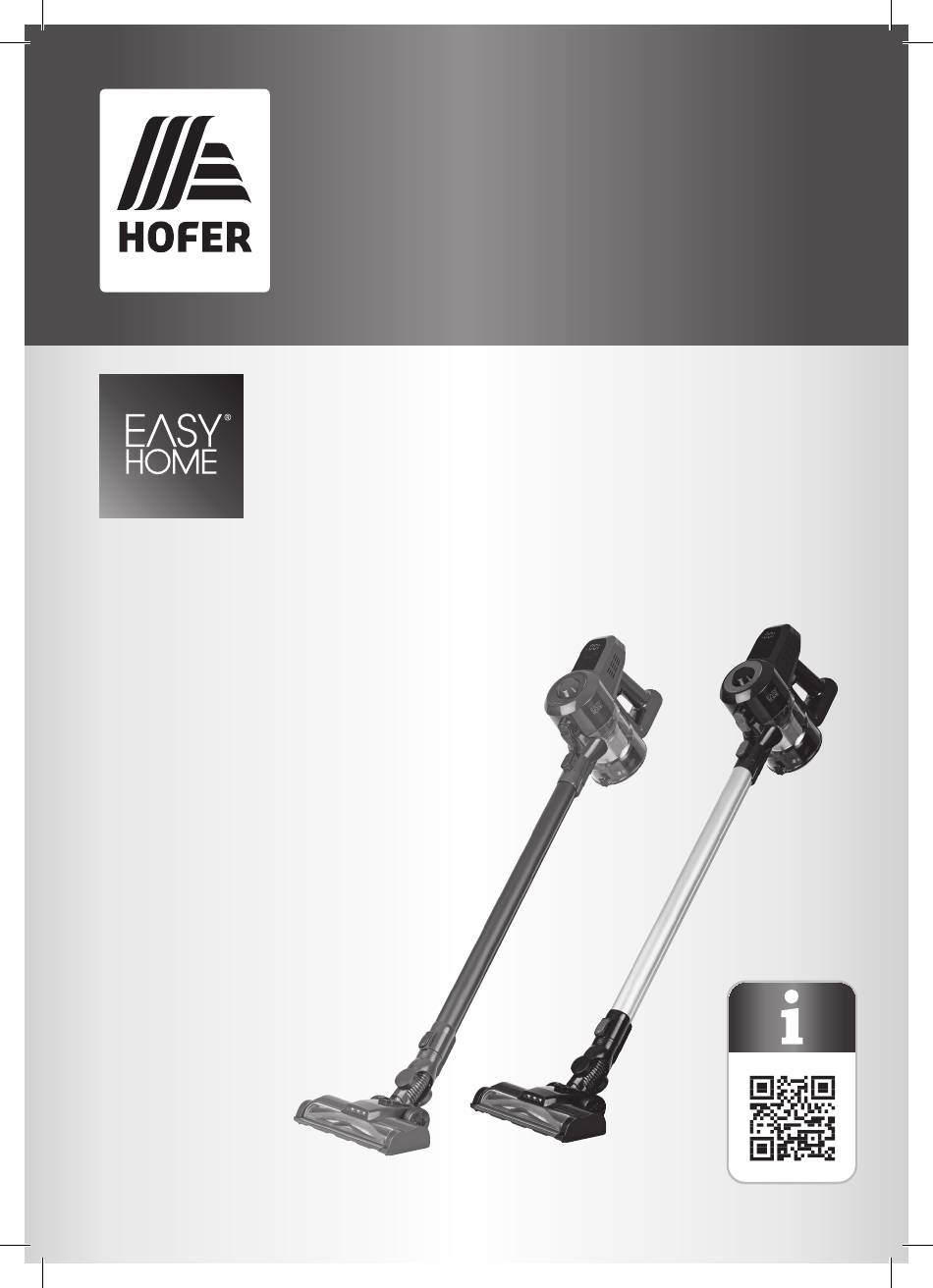

- Seite 1 Bedienungs- Bedienungs- anleitung anleitung CLEANING CLEANING ANING CLEANING AKKU-STIEL- AKKU-STIEL- STAUBSAUGER STAUBSAUGER Originalbetriebsanleitung Originalbetriebsanleitung...
- Seite 4 Lieferumfang/Geräteteile Lieferumfang/Geräteteile Grundgerät Akku-Statusanzeige Saugstufenanzeige Taste Saugstufeneinstellung Entriegelungstaste Staubbehälter Saugöffnung (=Aufnahme für Saugdüsen/Saugrohr) Staubbehälter Grobstaubfilter Feinstaubfilter (HEPA) Ein-/Aus-Taste Ladebuchse (Grundgerät) Fugendüse Polster-/Bürstendüse Bodendüse Bürstenrolle (2x) Saugrohr Wandhalterung (inkl. Montagematerial) Entriegelungstaste Saugöffnung Entriegelungsklammer Abluftöffnungen Entriegelung Netzadapter/Steckernetzteil (ohne Abb.) Bedienungsanleitung und Garantiekarte (ohne Abb.) Technische und optische Änderungen vorbehalten.
- Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis Übersicht ......................2 Lieferumfang/Geräteteile ................4 Allgemeines ....................6 Bedienungsanleitung lesen und aufbewahren ..........6 Zeichenerklärung und weitere Informationen..........6 Sicherheit .....................8 Bestimmungsgemäße Verwendung ..............8 Sicherheitshinweise ....................8 Gefahren für Kinder und Personen mit eingeschränkten Fähig keiten ..8 Gefahren beim Umgang mit Elektrogeräten ...........9 Gefahren beim Betrieb des Akku-Stielstaubsaugers ........
- Seite 6 Allgemeines Allgemeines Bedienungsanleitung lesen und aufbewahren Diese Bedienungsanleitung gehört zu diesem Akku-Stielstaubsauger. Sie enthält wichtige Informationen zur Inbetriebnahme und Handhabung. Lesen Sie die Bedienungsanleitung, insbesondere die Sicherheitshinwei- se sorgfältig durch, bevor Sie den Akku-Stielstaubsauger einsetzen. Die Nichtbeachtung dieser Bedienungsanleitung kann zu schweren Verletzungen oder Schäden an dem Akku-Stielstaubsauger.
- Seite 7 Allgemeines Der Netzadapter entspricht der Schutzklasse II. Das Grundgerät (Handteil) entspricht der Schutzklasse III. Nur in geschlossenen Innenräumen verwenden Polarität Anschlussstecker: außen (–) / innen (+) Zum Laden des Gerätes muss der im Lieferumfang enthaltene separate Netzadapter CZH013270050EUWP verwendet werden. Dieses Symbol signalisiert besondere Vorschriften zur Entsorgung von Altgeräten (siehe Kapitel "Entsorgung").
- Seite 8 Sicherheit Sicherheit Bestimmungsgemäße Verwendung Das Gerät ist ausschließlich zum Saugen von trockenem Schmutz in trockenen Räumen oder in Autos (oder ähnlichen Fahrzeugen) mit dem entsprechenden Zubehör geeignet. Zudem ist das Gerät nicht für den gewerblichen Gebrauch bestimmt, sondern ausschließlich für die Benutzung im priva- ten Haushalt.
- Seite 9 Sicherheit - Reinigung und die Wartung durch den Benutzer dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden. - Das Gerät, der Netzadapter und seine Anschlussleitung sind von Kindern jünger als 8 Jahre, fernzuhalten. - Kinder dürfen nicht mit dem Gerät spielen. Kinder erkennen nicht die Gefahr, die beim Umgang mit elektrischen Geräten entstehen kann.
- Seite 10 Sicherheit der Regen noch anderer Feuchtigkeit ausgesetzt werden dürfen! Stromschlaggefahr! - Sollte das Gerät einmal ins Wasser gefallen sein, erst den Netzadapter ziehen, dann das Gerät herausnehmen. Das Ge- rät danach nicht mehr in Betrieb nehmen, sondern erst von einer zugelassenen Servicestelle überprüfen lassen. Dies gilt auch, wenn der Netzadapter ins Wasser gefallen sein sollte oder wenn das Verbindungskabel oder das Gerät beschädigt sind oder das Gerät heruntergefallen ist.
- Seite 11 Sicherheit - Verwenden Sie den im Lieferumfang enthaltenen Netzad- apter ausschließlich zum Laden des in diesem Gerät ent- haltenen Akkupacks. - Netzadapter und Abluftöffnungen des Handstaubsaugers nicht abdecken, um Überhitzung zu vermeiden! - Ausgelaufene oder beschädigte Akkupacks sind umge- hend vom Gerät zu entfernen. Vermeiden Sie den Kontakt mit Haut, Augen und Schleimhäuten.
- Seite 12 Sicherheit mit sich bewegenden Teilen (z. B. Bürstenrolle der Boden- düse) gelangen. Verletzungsgefahr! - Saugen Sie weder glühende Asche, brennende Zigaretten oder Streichhölzer noch spitze Gegenstände, Glassplit- ter sowie Wasser oder andere Flüssigkeiten auf. Dadurch können Sie den Staubsauger beschädigen und sich selbst in Gefahr bringen.
- Seite 13 Sicherheit - Verwenden Sie ausschließlich Originalzubehör. Bei Ver- wendung von Nicht-Originalzubehörteilen ist mit erhöh- ter Unfallgefahr zu rechnen. Bei Unfällen oder Schäden mit Nicht-Originalzubehör entfällt jede Haftung. Bei Ver- wendung fremder Zubehörteile und daraus resultieren- den Geräteschäden erlischt jeglicher Garantieanspruch. - Seien Sie besonders vorsichtig, wenn Sie auf Treppenstu- fen saugen.
- Seite 14 Aufbau und Montage Aufbau und Montage Vor dem ersten Gebrauch WARNUNG! Bitte überprüfen Sie das Gerät nach dem Auspacken auf Vollständigkeit und eventuelle Transportschäden, um Gefährdungen zu vermeiden. Benutzen Sie es im Zweifels- falle nicht, sondern wenden Sie sich in diesem Falle an unseren Kundendienst.
- Seite 15 Aufbau und Montage • Wählen Sie einen geeigneten Ort zur Befestigung der Wandhalterung . Beach- ten Sie dabei, dass das Gerät für Kinder unzugänglich sein sollten, auch wenn es in der Wandhalterung angebracht ist. • Achten Sie auch darauf, dass sich die Wandhalterung in der Nähe einer Steck- dose befindet, die zum Laden des Akkupacks verwendet werden kann.
- Seite 16 Aufbau und Montage Laden des Akkupacks Sie können den Akkupack des Gerätes aufladen indem Sie den Netzad- apter entweder direkt mit dem Grundgerät verbinden oder aber den Netzadapter an die Wandhalterung anschließen und das Grundgerät zum Laden in die Wandhalterung einsetzen. Der Akku-Stielstaubsauger muss vor dem ersten Gebrauch 4-5 Stunden geladen werden.
- Seite 17 Aufbau und Montage 2. Setzen Sie dann das Grundgerät von oben in die Wandhalterung ein. 3. Stecken Sie den Netzadapter nun in die Steckdose und die Akku-Statusan- zeige leuchtet auf. Während des Ladevorgangs blinkt zusätzlich das grüne Ladesymbol. Wenn der Akkupack vollständig geladen ist, leuchtet das grüne Ladesymbol durchgehend.
- Seite 18 Bedienung Bedienung Benutzung des Gerätes WARNUNG! Saugen Sie mit dem Gerät keine giftigen bzw. gesund- heitsgefährdenden, feuergefährlichen oder explosiven Stoffe auf oder Glut aus dem Kamin oder Ofen. Brand- und Explosionsgefahr! WARNUNG! Saugen Sie auf keinen Fall: Toner, Gips, Zement, Stein- staub, Bohrstaub, toxische oder explosive Stoffe, glühende Asche, brennende Zigaretten oder Streichhölzer, spitze Gegenstände wie Glassplitter, Flüssigkeit!
- Seite 19 Bedienung Übersicht Saugdüsen Fugendüse Die Fugendüse eignet sich zum Aussaugen von Stofffalten, Fugen, Ecken oder Nischen. • Um die Düse zu benutzen, setzen Sie sie bis zum Anschlag in die Saugöffnung des Grundgerätes ein, bis sie mit einem „Klick“ verriegelt ist. Alternativ können Sie die Düse auch in Kombination mit dem Saugrohr verwenden, um besser an schwer zugängliche Stellen zu gelangen.
- Seite 20 Bedienung teil nach vorne in Richtung Saugende der Polster-/Bürstendüse , bis es dort einrastet. Als Bürstendüse eignet sie sich zur schonenden Reinigung von beispielsweise Bil- der-/Türrahmen, Büchern, Sichtschutzeinrichtungen, Lampenschirmen usw. • Um die Polster-/Bürstendüse als Polsterdüse zu nutzen, stellen Sie das Bürs- tenteil in die hintere Position.
- Seite 21 Bedienung Teppich- als auch Hartböden geeignet. Hierbei empfehlen wir die Bürstenrolle mit den längeren Borsten für das Arbeiten auf Teppich- und Hartböden. Die zweite, wal- zenförmige Ausführung empfehlen wir für das Arbeiten auf harten, glatten Böden oder sehr kurzflorigen Teppichböden/-matten. Zur Entnahme und zum Einsetzen der jeweiligen Bürstenrolle gehen Sie gemäß...
- Seite 22 Bedienung • Wenn Sie das Gerät mit Hilfe der Ein-/Aus-Taste einschalten, ist automatisch die Saugstufe 1 aktiviert. • Möchten Sie die Saugstufe 2 aktivieren so drücken Sie die Taste für Saugstufenein- stellung • Um wieder zur Saugstufe 1 zu gelangen, drücken Sie erneut die Taste für Saugstu- feneinstellung Über die Saugstufenanzeige wird Ihnen angezeigt, ob die hohe oder die niedri-...
- Seite 23 Bedienung Gerät verwenden WARNUNG! Das Gerät muss nach jeder Benutzung sowie vor dem An- bringen oder Abnehmen von Zubehörteilen ausgeschaltet werden. • Um das Gerät zu nutzen, bringen Sie das gewünschte Zubehör an und drücken danach die Ein-/Aus-Taste , um das Gerät einzuschalten. Der Motor beginnt zu arbeiten und das Gerät saugt mit der niedrigen Saugstufe.
- Seite 24 Störung und Behebung Störung und Behebung Störung: Ursache: Behebung: Das Gerät zeigt Der Akku ist leer. Akku laden. keine Funktion. Das Gerät ist nicht Drücken Sie die Ein-/Aus-Taste eingeschaltet. um das Gerät einzuschalten. Saugleistung ist Staubbehälter ist voll. Staubbehälter entleeren. schwach.
- Seite 25 Wartung, Reinigung und Pflege Wartung, Reinigung und Pflege WARNUNG! Ziehen Sie vor dem Reinigen immer den Netzadapter und lassen Sie das Gerät vollständig abkühlen, bevor Sie es reinigen und verstauen! Stromschlaggefahr! WARNUNG! Achten Sie darauf, dass keine Flüssigkeit in das Innere des Gerätes gelangt.
- Seite 26 Wartung, Reinigung und Pflege Reinigen Sie die Abluftöffnungen sowie die Filter in regelmäßigen Ab- ständen. Wenn Sie eine verminderte Leistung des Gerätes feststellen, ist dies oft ein Zeichen dafür, dass Filter und/oder Abluftöffnungen gereinigt werden sollten. • Zur Reinigung des Geräteäußeren und des Staubbehälters sowie der wei- teren Zubehörteile benutzen Sie ein trockenes, allenfalls mäßig feuchtes, gut ausgewrungenes Tuch.
- Seite 27 Wartung, Reinigung und Pflege Zur Entnahme der jeweiligen Bürstenrolle gehen Sie wie folgt vor. Verriegelungsschieber • Öffnen Sie die Verriegelung der jeweiligen Bürstenrolle an der Unterseite der Bodendüse , indem Sie den Verriegelungsschieber nach aussen drücken. • Nehmen Sie die Bürstenrolle am Verriegelungsschieber aus der Bodendüse •...
- Seite 28 Wartung, Reinigung und Pflege Staubbehälter entleeren Hinweis: Wir empfehlen Ihnen beim Entleeren des Staubbehälters bzw. der Ent- nahme der Filter die Verwendung von geeigneten Reinigungs- oder Einweghand- schuhen. Entleeren Sie den Staubbehälter vorzugsweise im Freien. Zudem empfehlen wir den Staubbehälter nach jedem Saugen, spätestens aber wenn die Füllmenge die MAX-Markierung am Behälter erreicht hat, zu entleeren.
- Seite 29 Wartung, Reinigung und Pflege • Ziehen Sie den Grobstaubfilter vom Feinstaubfilter • Klopfen Sie die Filter vorsichtig über einem Mülleimer aus und reinigen sie mit einer weichen Bürste. Bei starker Verschmutzung den jeweiligen Filter gründlich mit Wasser (höchstens lauwarmes Wasser verwenden) reinigen und anschließend vollständig trocknen lassen.
- Seite 30 Wartung, Reinigung und Pflege Aufbewahrung Verstauen Sie nun das Gerät inkl. Zubehör und Netzadap- an einem trockenen, vor Staub geschützten und für Kinder unzugänglichen Ort. Lagern Sie das Gerät nicht mit entladenem Akkupack, um eine irreversible Beschädigung durch Tiefentladung zu vermeiden. Der optimale Ladestand der Akkus für die Lagerung beträgt ca.
- Seite 31 27 V Ausgangsstrom: 500mA Ausgangsleistung: 13,5 W Schutzklasse: Akkupacks: Spannung: 22,2 V Kapazität: 2200 mAh Typ: 6 x 3,7 Li-Ion Grundgerät (Staubsauger): Modell: GT-SF-VCS-02 Leistung: 140 W Schutzklasse: Betrieb bzw. Ladevorgang nur bei einer Temperatur Betriebs-/Ladetemperatur: von 10°C - 35°C durchführen...
- Seite 32 Konformitätserklärungen/Entsorgung Konformitätserklärung Die Konformität des Produktes mit den gesetzlich vorgeschriebenen Standards wird gewährleistet. Die vollständige Konformitätserklärung finden Sie im Internet unter www.gt-support.de. Entsorgung Verpackung entsorgen Entsorgen Sie die Verpackung sortenrein. Geben Sie Pappe und Karton zum Altpapier, Folien in die Wertstoff-Sammlung. Altgerät entsorgen (Anwendbar in der Europäischen Union und anderen europäischen Staaten mit Systemen zur getrennten Sammlung von Wertstoffen)
- Seite 33 Entsorgung Generell haben Vertreiber die Pfl icht, die unentgeltliche Rücknahme von Altgeräten durch geeignete Rücknahmemöglichkeiten in zumutbarer Entfernung zu gewähr- leisten. Informieren Sie sich auch bei Ihrem Händler über die Rücknahmemöglichkeiten vor Ort. Netzadapter/Steckernetzteil Wenn der Netzadapter ausgedient hat, das Verbindungskabel abtrennen und die Teile einer umweltgerechten Entsorgung –...
- Seite 34 Entsorgung • Nehmen Sie nun die obere Gehäuseabdeckung vom Grundgerät • Trennen Sie nun sämtliche Kabelverbindungen, indem Sie sie an den Steckver- bindungen abziehen. • Lösen Sie nun die drei Schrauben, mit denen der Akkupack am Grundgerät befestigt ist. • Entnehmen Sie den Akkupack und entsorgen ihn vorschriftsgemäß. Batterien und Akkus dürfen nicht zusammen mit dem Hausmüll ent- sorgt werden! Verbraucher sind gesetzlich verpflichtet, alle Batterien oder Akkus, unabhängig...
- Seite 35 Mit QR-Codes schnell und einfach ans Ziel Mit QR-Codes schnell und einfach ans Ziel Egal, ob Sie Produktinformationen, Ersatzteile oder Zubehör benötigen, Angaben über Herstellergarantien oder Servicestellen suchen oder sich bequem eine Video-Anleitung anschauen möchten, mit unseren QR-Codes gelangen Sie kinderleicht ans Ziel. Was sind QR-Codes? QR-Codes (QR = Quick Response) sind grafische Codes, die mithilfe einer Smartphone-Kamera gelesen werden und beispielsweise einen Link zu...
- Seite 36 BEI DEN MÜHREN 5 20457 HAMBURG 20457 HAMBURG DEUTSCHLAND DEUTSCHLAND KUNDENSERVICE KUNDENSERVICE 828515 828515 00800 / 456 22 000 (kostenfrei) 00800 / 456 22 000 (kostenfrei) gt-support-at@teknihall.com gt-support-at@telemarcom.de JAHRE JAHRE MODELL: MODELL: PO51031875 PO51031876 GARANTIE GARANTIE GT-SF-VCS-02 10/2023 GT-SF-VCS-02 10/2023...
