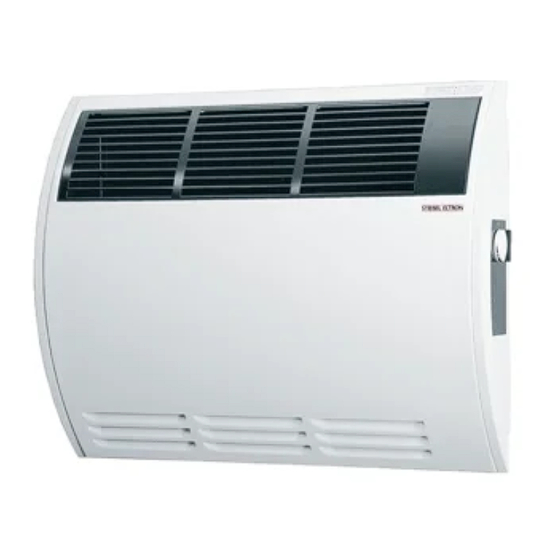

Konvektor CON
Gebrauchs- und Montageanweisung
English
Convection heater CON
Operating and installation instructions
Français
Convecteur CON
Instructions mode d'emploi et de montage
Nederlands
Convector CON
Gebruiks- en Montageaanwijzing
