MINI 60 S und MAXI 120 S/150 S
10.3.4 Drallfänger mit Lasthaken
Der Drallfänger mit Lasthaken ist auf Vollständigkeit, Risse,
Verformungen und Korrosion zu prüfen.
1. Der Lasthaken (9) muss leichtgängig drehen.
Der Drallfänger muss mit Schrauben (7a) am Seilgewicht
verschraubt sein.
Bolzen mit Federsicherungen von früheren Ausführungen müssen
ersetzt werden!
Der Seilkeil muss passend zum
Seildurchmesser
(Ø = 4,5 mm [0.17 in]) des Drahtseils
sein.
2. Die Hakenmaulsicherung (9a)
muss selbstständig, leichtgängig
und vollständig schließen.
3. Die Befestigung (Niet) der
Sicherung darf nicht beschädigt
sein.
7 Drallfänger
Lasthaken dürfen keine groben
Verformungen im Hakenmaul
aufweisen:
• max. 10% Aufweitung
• max. 5% Abnutzung
a2
24 mm
0.94 in
b2
15 mm
0.59 in
BL068 DE 2022-10
b1 h1
19 mm 22 mm
0.74 in 0.86 in
h2 d1
19 mm 16 mm
0.74 in 0.62 in
Wartung - Prüfung - Reinigung

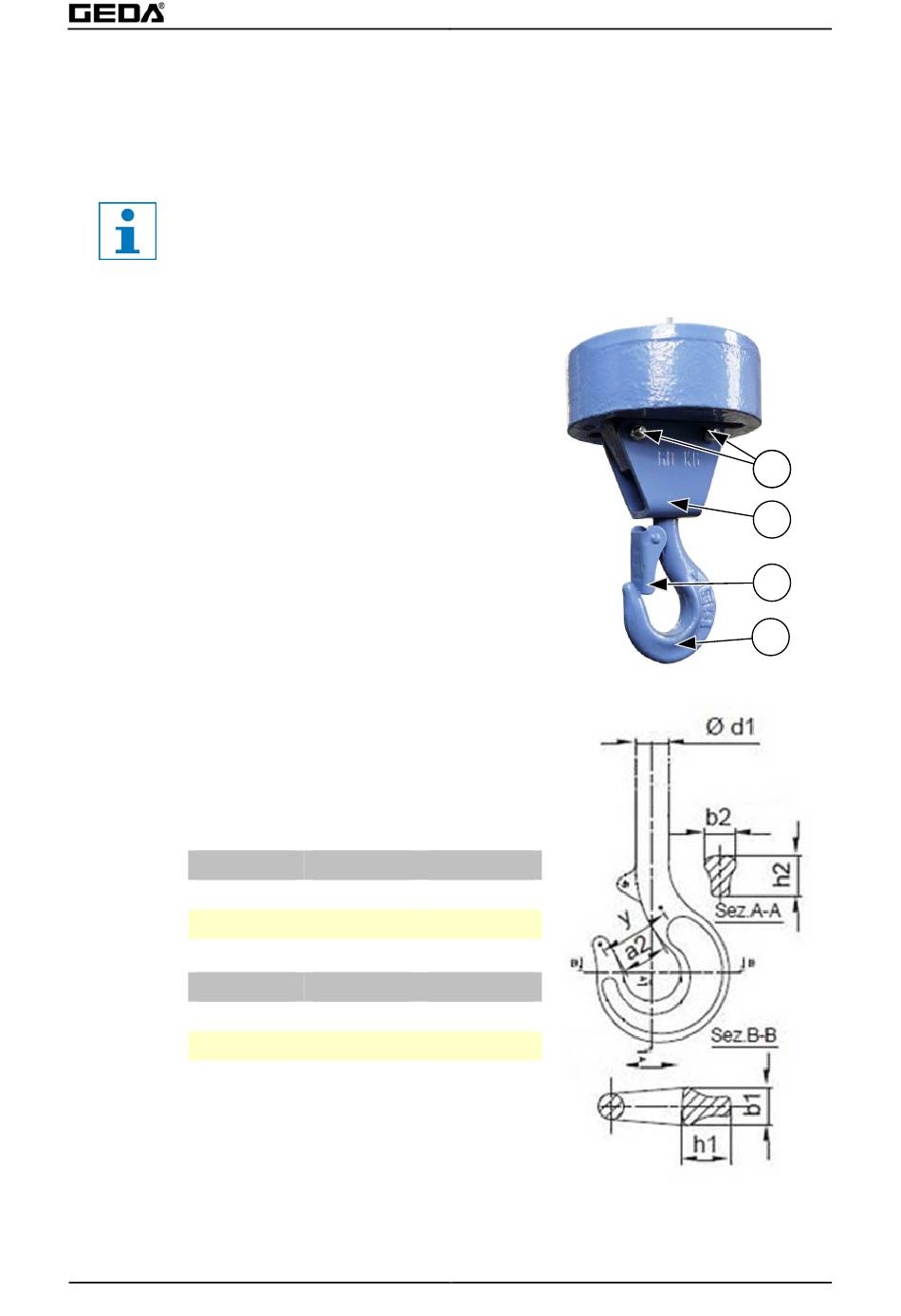

Abb. 65: Drallfänger mit Lasthaken
Abb. 66: Verschleiß: Drallfänger mit
Lasthaken
1 7a
7
9a
9
85
