CS
1.2 ROZmĚRY
Viz strana 2.
1.3 TECHNICKÉ ÚDAJE
• IP 2X
• Pro Sanicom® 1 (karta AC121XXX): napájecí zdroj
12 V.
• Pro Sanicom® 2 (karta MOT120XXX): napájecí
zdroj 12 V.
1.4 SEZNAm DODÁVANÝCH DÍLŮ
Krabička alarmu, kabel alarmu 5 m s průchodkou, 1
pouzdro konektoru (Sanicom® 2)

2. INSTALACE

NEBEZPEČÍ
Před každým zásahem odpojte čerpací
stanici Sanicom® od zdroje napájení.
2.1 SANICOm® 1 : PŘIPOJENÍ K
INTEGROVANÉMU OVLÁDACÍMU
PANELU
• Klíčem Torx 20 uvolněte 2 šrouby
integrovaného ovládacího panelu.
• Zdvihněte kryt.
• Opatrně vytáhněte řídící elektronickou kartu
z jejího lůžka a zkontrolujte, zda má referenční
označení AC121XXX: v kladném případě je
zaručena kompatibilita jednotky alarmu a
přístroje.
POZNÁMKA
Řídící karta AC121XXX je kompatibilní pouze s
kartou alarmu AC121172.
Řídící karta AC120XXX nebo MOT 120XXX není
kompatibilní s kartou alarmu AC121172.
• Pomocí plochého šroubováku odstraňte
záslepku na krytu ovládacího panelu.
• Našroubujte průchodku kabelu na kryt a
utáhněte: kabel se nesmí dále volně hýbat.

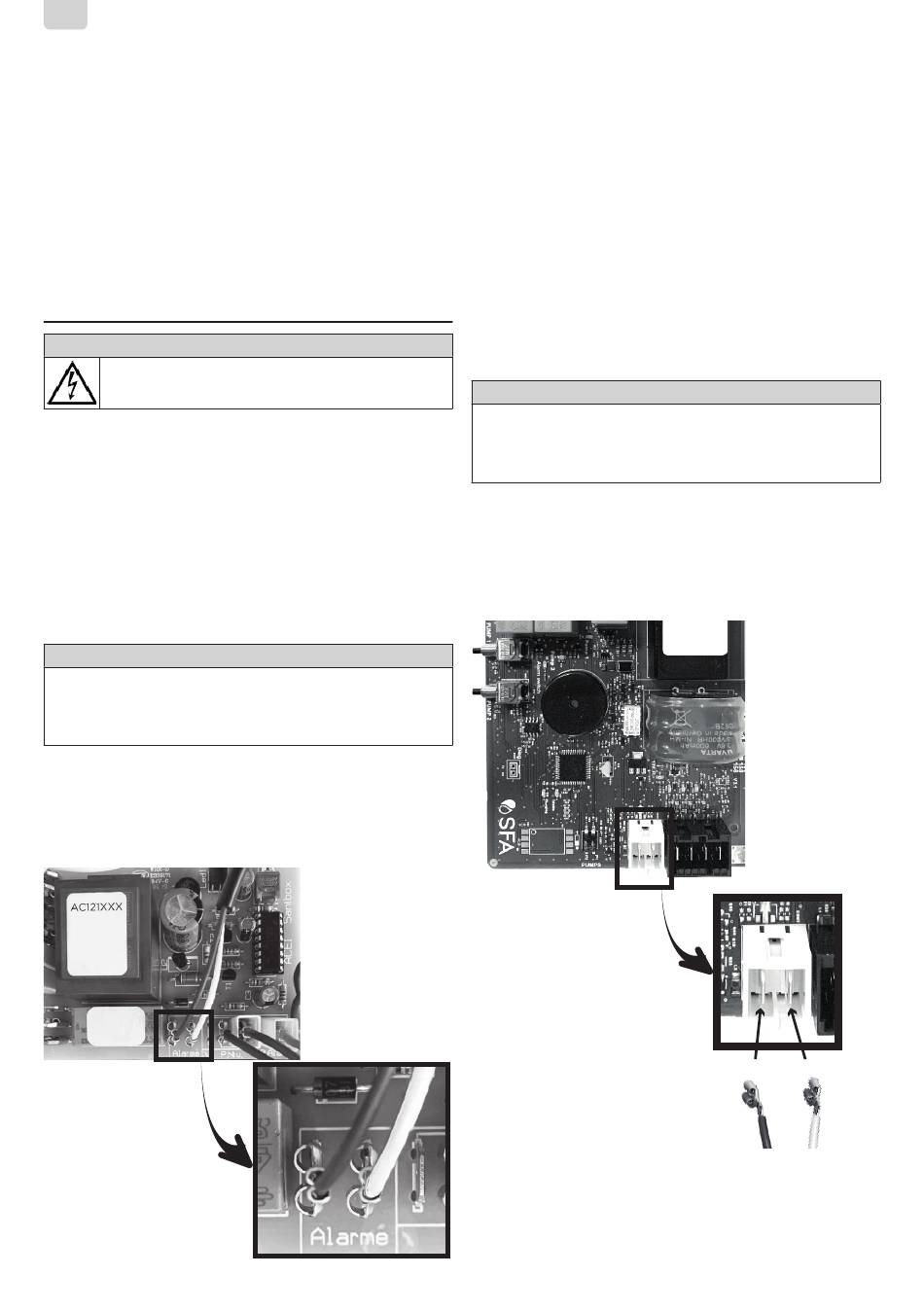

• Na řídící kartu připojte oba ploché konektory,
bez ohledu na polaritu:
• Osaďte řídící kartu zpět na místo.
• Osaďte zpět kryt ovládacího panelu a
zašroubujte šrouby.
• Připojte druhý konec kabelu (konektor jack) k
jednotce alarmu.
• Připojte přístroj Sanicom® 1 k napájení.
2.2 SANICOm® 2 : PŘIPOJENÍ K EXTERNÍmU
OVLÁDACÍMU BOXU
• Vyšroubujte křížový šroub na horní části
ovládacího boxu.
• Zatlačte na kolíčky na obou stranách krytu a
zdvihněte ho.
• Opatrně povytáhněte elektronickou řídící kartu
z jejího lůžka a zkontrolujte, zda má referenční
označení MOT120XXX: v kladném případě
je zaručena kompatibilita jednotky alarmu a
přístroje.
POZNÁMKA
Řídící karta MOT120XXX je kompatibilní pouze s
kartou alarmu MOT120172.
Řídící karta AC120XXX nebo AC121XXX není
kompatibilní s kartou alarmu MOT120172.
• Pomocí plochého šroubováku odstraňte
záslepku na spodní straně ovládacího boxu.
• Našroubujte průchodku kabelu na kryt a
utáhněte: kabel se nesmí dále volně hýbat.
• Na řídící kartu připojte oba ploché konektory a
dodržujte uvedenou polohu. V případě potřeby
povytáhněte mírně kartu z místa.
MOT120XXX
• Osaďte řídící kartu zpět na místo.
• Osaďte zpět kryt ovládacího boxu a zašroubujte
šroub.
• Připojte druhý konec kabelu (konektor jack) k
jednotce alarmu.
26
MOT120XXX
Fil noir
černý drát bílý drát
Fil b
