5.2 Messung mit Abstandshalter und Stativ

Alternativ zum Dreipunktvisier kann für Messungen
an ausgehärteten Beschichtungen optional ein Ab-
standshalter auf den Sensor aufgesteckt werden.
Setzen Sie den Sensor mit aufgestecktem Abstands-
halter auf das Bauteil auf und betätigen Sie die Mess-
taste, ohne das Dreipunktvisier weiter zu beachten.
Die Abstandsstege des Halters gewährleisten auto-
matisch die korrekte Ausrichtung des Sensors.

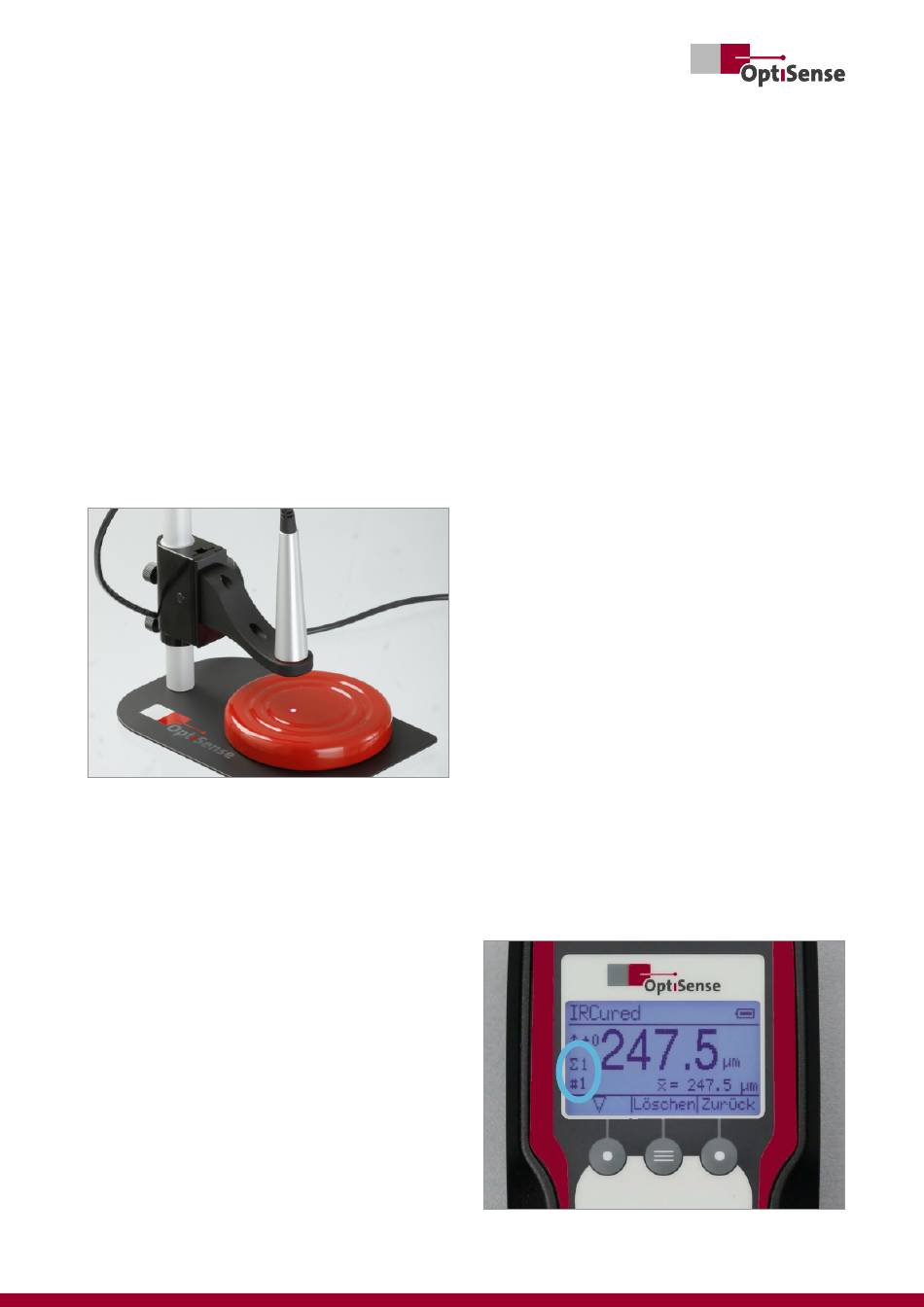

Für Reihenmessungen an Kleinteilen ist ein Stativ er-
hältlich, in das der Sensor des PaintChecker Mobile
eingelegt wird. Der Messabstand zwischen Sensor
und Bauteil wird einmalig mit Dreipunktvisier und
Stellschraube des Stativs eingestellt. Zum Messen le-
gen Sie dann jeweils ein Bauteil unter das Stativ und
starten den Messvorgang am Controller.

5.3 Messung mit dem OS Manager

Speziell für Reihenmessungen im Labor bietet die
mitgelieferte PC-Software OS Manager viele Vorteile.
Verbinden Sie dazu den PaintChecker Mobile über
das mitgelieferte USB-Kabel mit einem PC und star-
ten Sie die OS Manager Software.
Sobald die Verbindung zum PaintChecker Mobile
aufgebaut ist, erscheint im Display die Meldung Fern-
gesteuert und die Bedienelemente des Controllers
sind gesperrt. Die Bedienung des PaintChecker Mobi-
le erfolgt nun über den OS Manager.
Im OS Manager stehen verschiedene Werkzeuge für
effiziente Reihenmessungen zur Verfügung. Die ge-
messenen Schichtdicken werden unmittelbar in einem
Diagramm visualisiert und statistisch ausgewertet.
Sie können Toleranzfenster definieren und automati-
sche Mehrfachmessungen vornehmen. Die aufge-
nommenen Messreihen lassen sich mit dem OS Ma-
nager bequem organisieren, auf dem PC archivieren
und z. B. in Microsoft Excel weiterverarbeiten.
Nähere Informationen dazu finden Sie im OS Mana-
ger Bedienungshandbuch, das als PDF-Datei im Lie-
ferumfang enthalten ist.

5.4 Messreihen

In vielen Anwendungen ist es ausreichend, die
Schichtdicke mit dem PaintChecker Mobile einfach
nur zu messen und anzuzeigen. Speziell in der Quali-
tätssicherung besteht aber oft der Wunsch, Messwer-
te zu speichern und später auszuwerten, um den Be-
schichtungsprozess zu optimieren. Der PaintChecker
Mobile bietet dazu die Möglichkeit, Messwerte auf
dem Controller in Messreihen abzulegen und später
am Gerät oder mit Hilfe des OS Managers am PC zu
analysieren.
Um Messwerte in Messreihen zu speichern aktivieren
Sie zunächst die Messdatenaufnahme. Rufen Sie da-
zu in der Messansicht mit der Zurück-Taste das
Hauptmenü auf, öffnen Sie die Geräteeinstellungen
und wählen Sie dort das Menü Messdatenaufnahme
aus. Mit der Option An wird die Speicherung der
Messwerte in Messreihen freigegeben.

5.5 Neue Messreihe anlegen

Legen Sie zunächst eine neue Messreihe an. Rufen
Sie in der Messansicht mit der Zurück-Taste das
Hauptmenü auf, wählen Sie Neue Messreihe und be-
stätigen Sie mit OK. Das Display wechselt zurück in
die Messansicht und alle Messwerte werden nun in
der neuen Messreihe gespeichert. Neben der gemes-
senen Schichtdicke wird zudem der Messzeitpunkt
und die verwendete Applikation (siehe Kapitel 5.4) in
der Messreihe abgelegt.
PaintChecker Mobile | 20
