10. Diagrama de Cableado

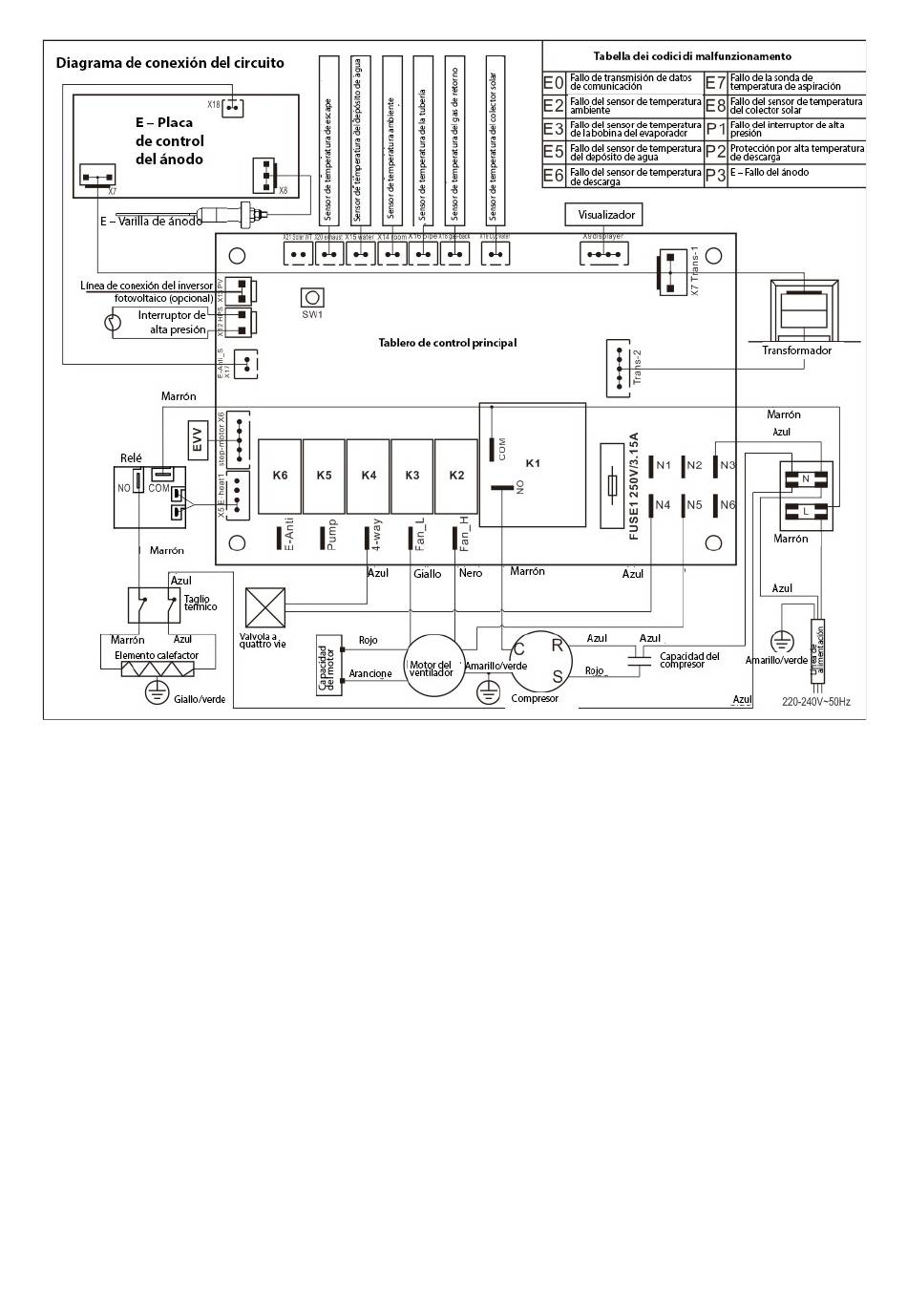

Fig.8 Diagrama de cableado
Nota:
1. Tipo y capacidad del fusible: cinta fusible de cartucho, 3.15AL250V.
2. El terminal K5 y N1 (o N2) se utilizan para conectar con la bomba solar. Potencia máxima de entrada
de la bomba de agua solar: 250 w. (Función opcional)
ATENCIÓN
Este diagrama es solo para referencia. Cuando el contenido del diagrama anterior difiera del que
aparece en el aparato, por favor consulte el diagrama eléctrico de la caja de control eléctrico del aparato.
