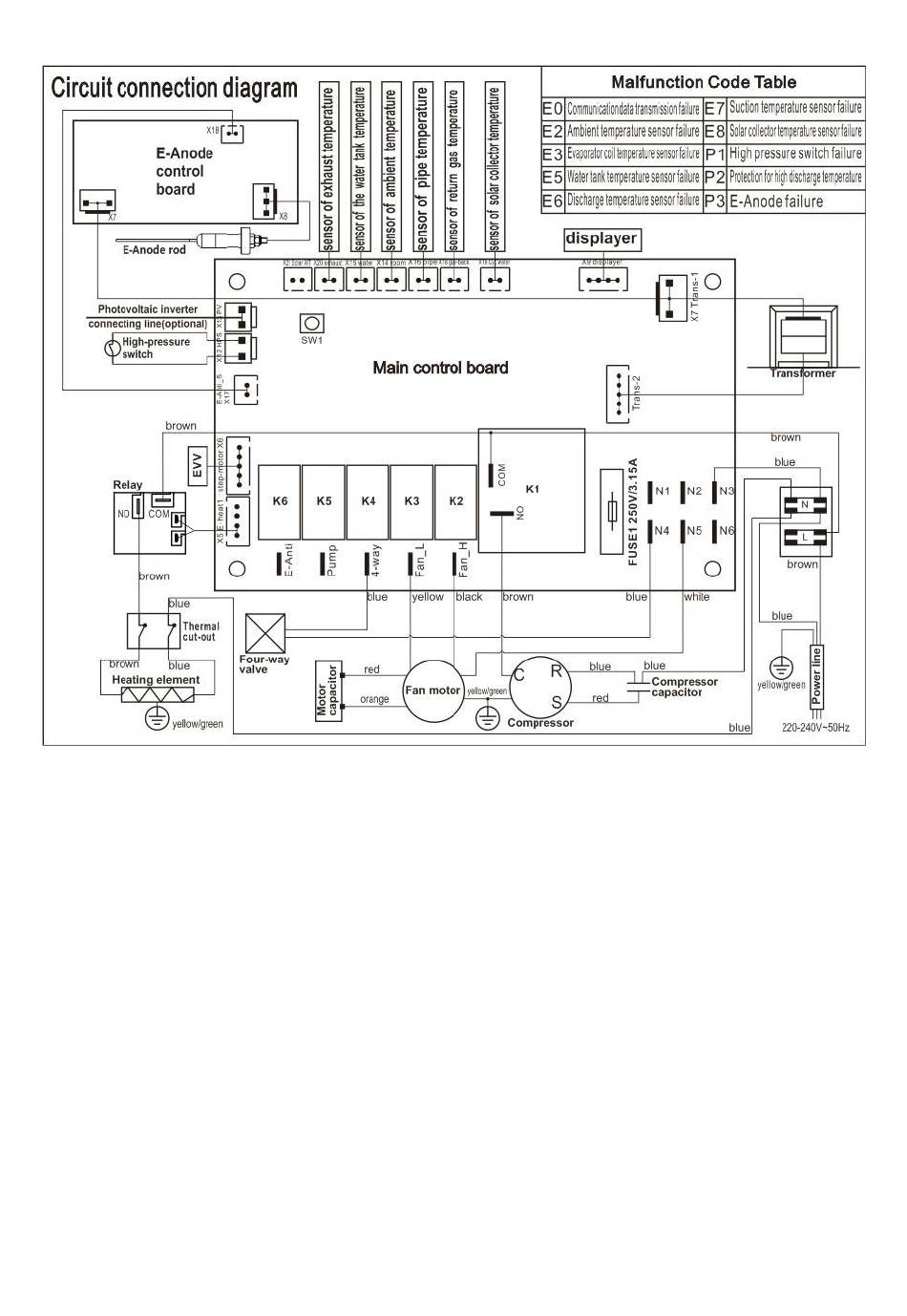

10. Schema di cablaggio
Fig.8 Schema di cablaggio
Nota:
1. Tipo e portata del fusibile: fusibile a cartuccia, 3,15AL250V.
2. Terminale K5 e N1 (o N2) utilizzati per il collegamento con la pompa solare. Potenza massima
assorbita dalla pompa solare: 250 w. (Funzione opzionale)
ATTENZIONE
Questo schema è solo di riferimento. Se il contenuto di questo schema differisce da quello
dell'apparecchio, fare riferimento allo schema elettrico contenuto nella centralina elettrica
dell'apparecchio.
