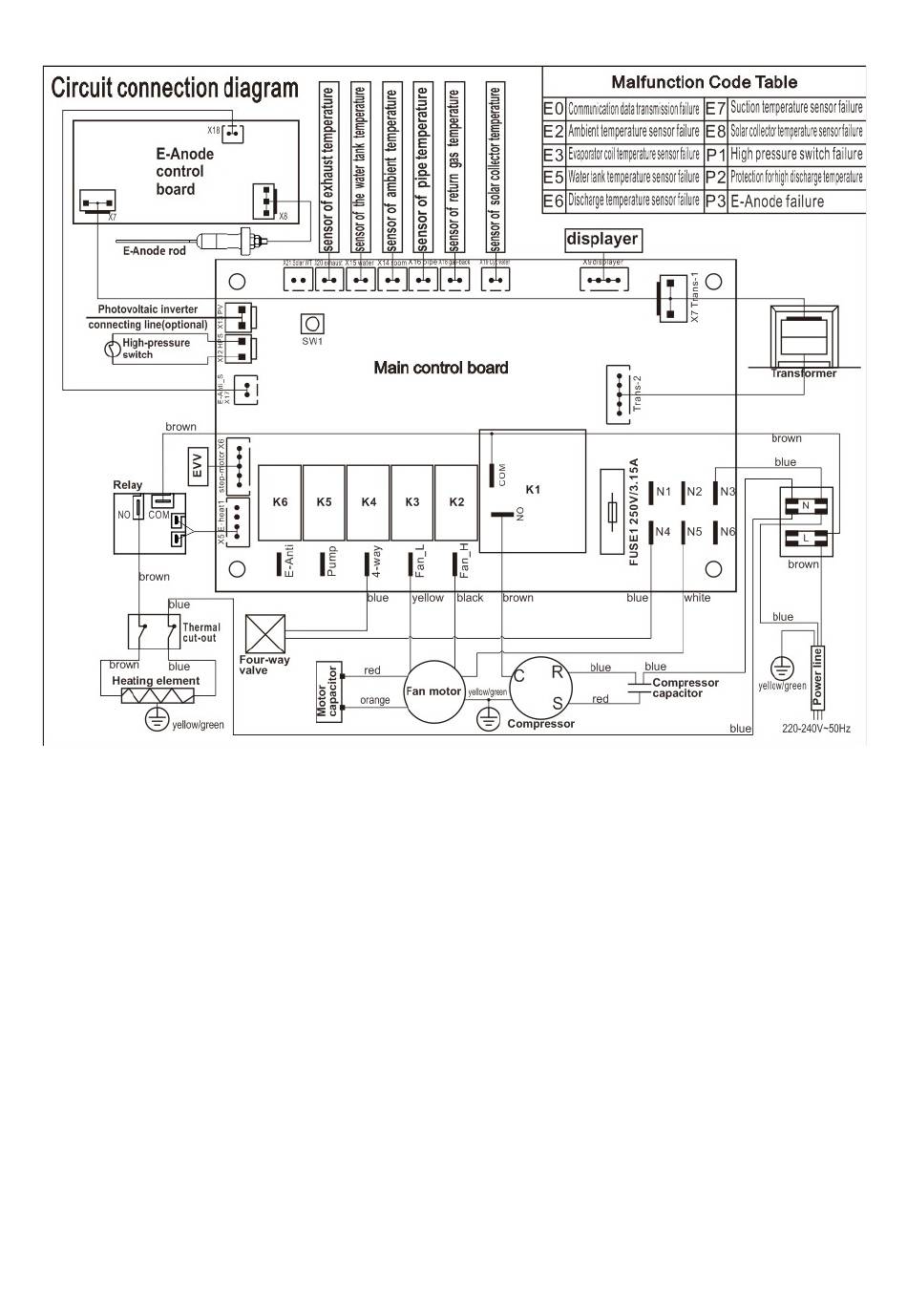

20. Διάγραμμα καλωδίωσης
Εικ.8 Διάγραμμα καλωδίωσης
Σημείωση:
3. Τύπος και ονομαστική τιμή ηλεκτρικής ασφάλειας: ασφάλεια-φυσίγγιο, 3,15AL250V.
4. Ακροδέκτης K5 και N1 (ή N2), χρησιμοποιούνται για τη σύνδεση με την ηλιακή αντλία.
Μέγιστη απορροφούμενη ισχύς από την ηλιακή αντλία: 250 w. (Προαιρετική λειτουργία)
ΠΡΟΣΟΧΗ
Το διάγραμμα αυτό έχει απλώς ενδεικτικό χαρακτήρα. Εάν το περιεχόμενο αυτού του
διαγράμματος διαφέρει από εκείνο της συσκευής, ανατρέξτε στο διάγραμμα καλωδίωσης που υπάρχει
στην ηλεκτρική μονάδα ελέγχου της συσκευής.
