Parte 3: Instalación

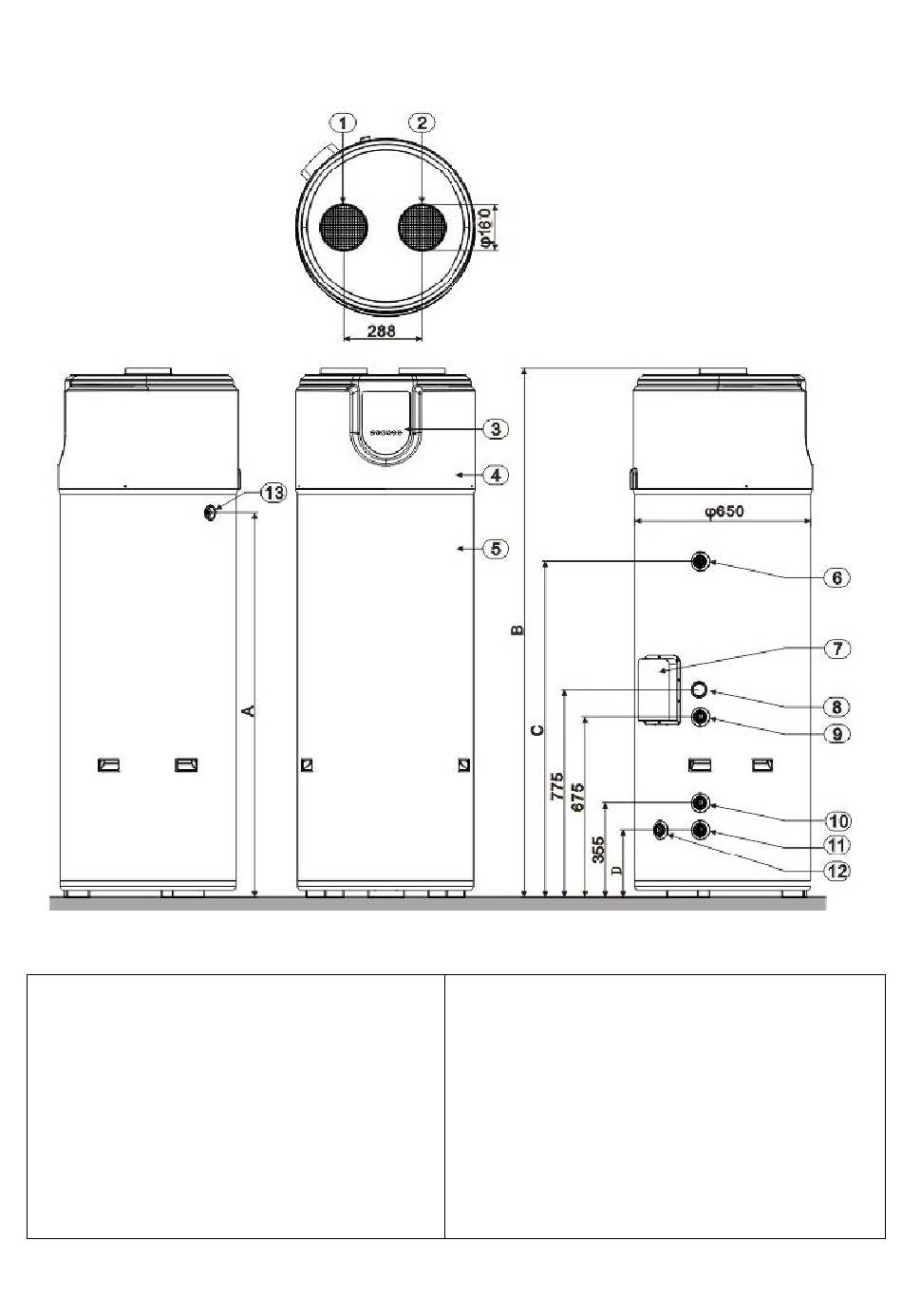

■ Diseño y dimensiones del aparato
■
Nombres de las piezas:
1.Entrada de aire –φ160mm
2.Salida de aire –φ160mm
3. Panel de Control
4.Cubierta de la carcasa
5.Depósito de agua - 300 litros/200 litros
6.Salida de agua caliente -G 3/4" F
Caja eléctrica (contiene disyuntor térmico
7.
no auto-reajustable, resistencia eléctrica y
ánodo electrónico)
Varilla de magnesio
8.
Fig.3 Diseño y dimensiones del aparato
4
9.Entrada de energía solar -G 3/4" F
10.Salida de energía solar -G 3/4" F
11.Entrada de agua fría -G 3/4" F
12.Salida de aguas residuales -G 3/4" F
13.Salida de condensado -G 1/2" F
