Μέρος 3: Εγκατάσταση
■ Διάταξη και διαστάσεις της συσκευής
■
Ονομασία των
διαφόρων
στοιχείων:
1.Είσοδος αέρα -φ160mm
2.Έξοδος αέρα -φ160mm
3.Πίνακας ελέγχου
4.Κάλυμμα υποδοχής
5.Δεξαμενή νερού - 300 λίτρων/200λίτρων
6.Έξοδος ζεστού νερού -G 3/4" F
7.Ηλεκτρικός πίνακας (περιέχει μηαυτόματη
θερμοδιακοπή, ένα ηλεκτρικόθερμαντικό
στοιχείο και ένα ηλεκτρονικόανόδιο)
8.Ράβδος μαγνησίου

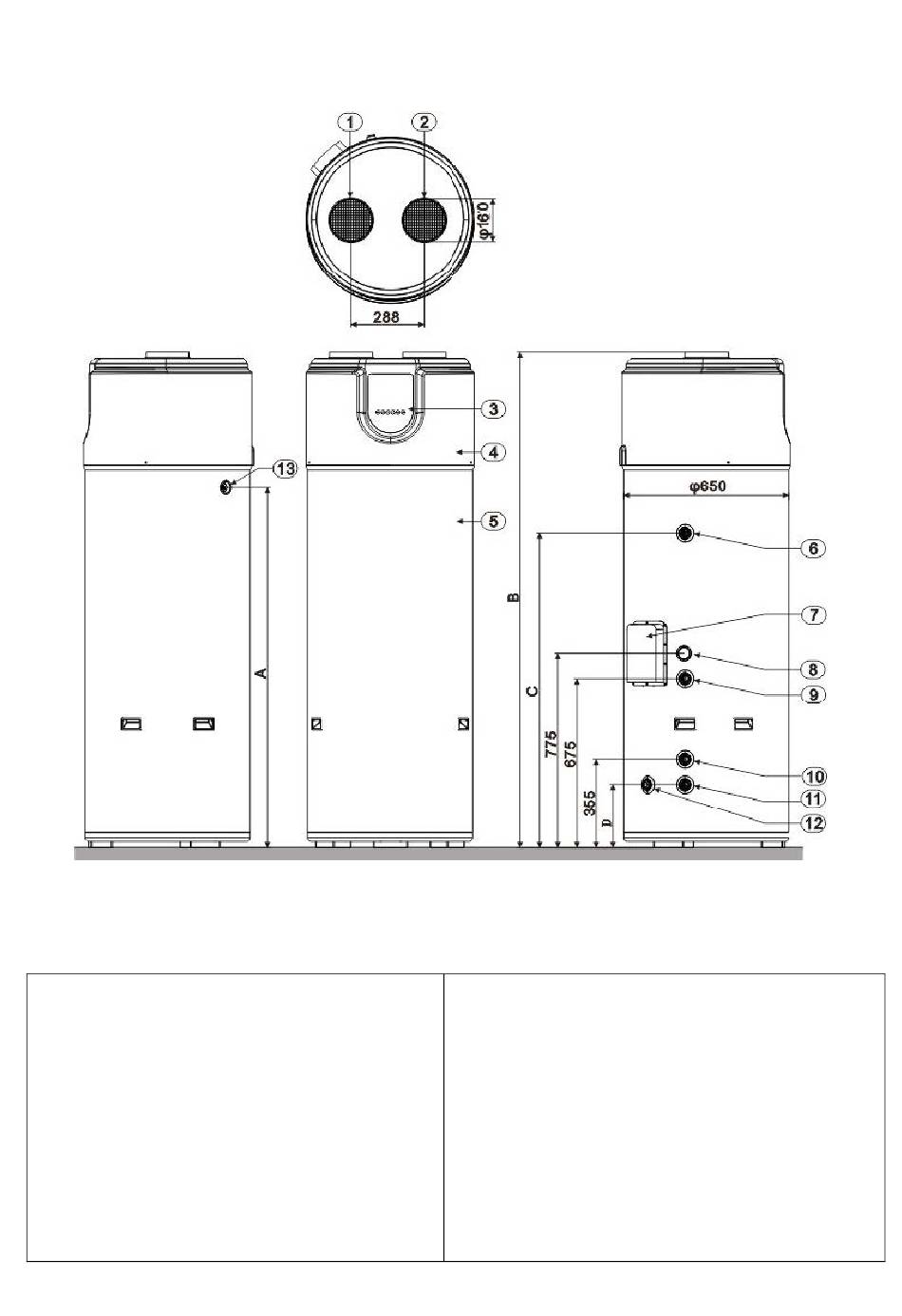

Εικ.3 Σχεδιάγραμμα και διαστάσεις της συσκευής
9.Είσοδος ηλιακής ενέργειας -G 3/4" F
10.Έξοδος ηλιακήςενέργειας -G 3/4" F
11.Είσοδοςκρύου νερού -G 3/4" F
12.Έξοδοςνερού εκκένωσης -G 3/4" F
13.Έξοδος συμπυκνώματος -G 1/2"F
4
