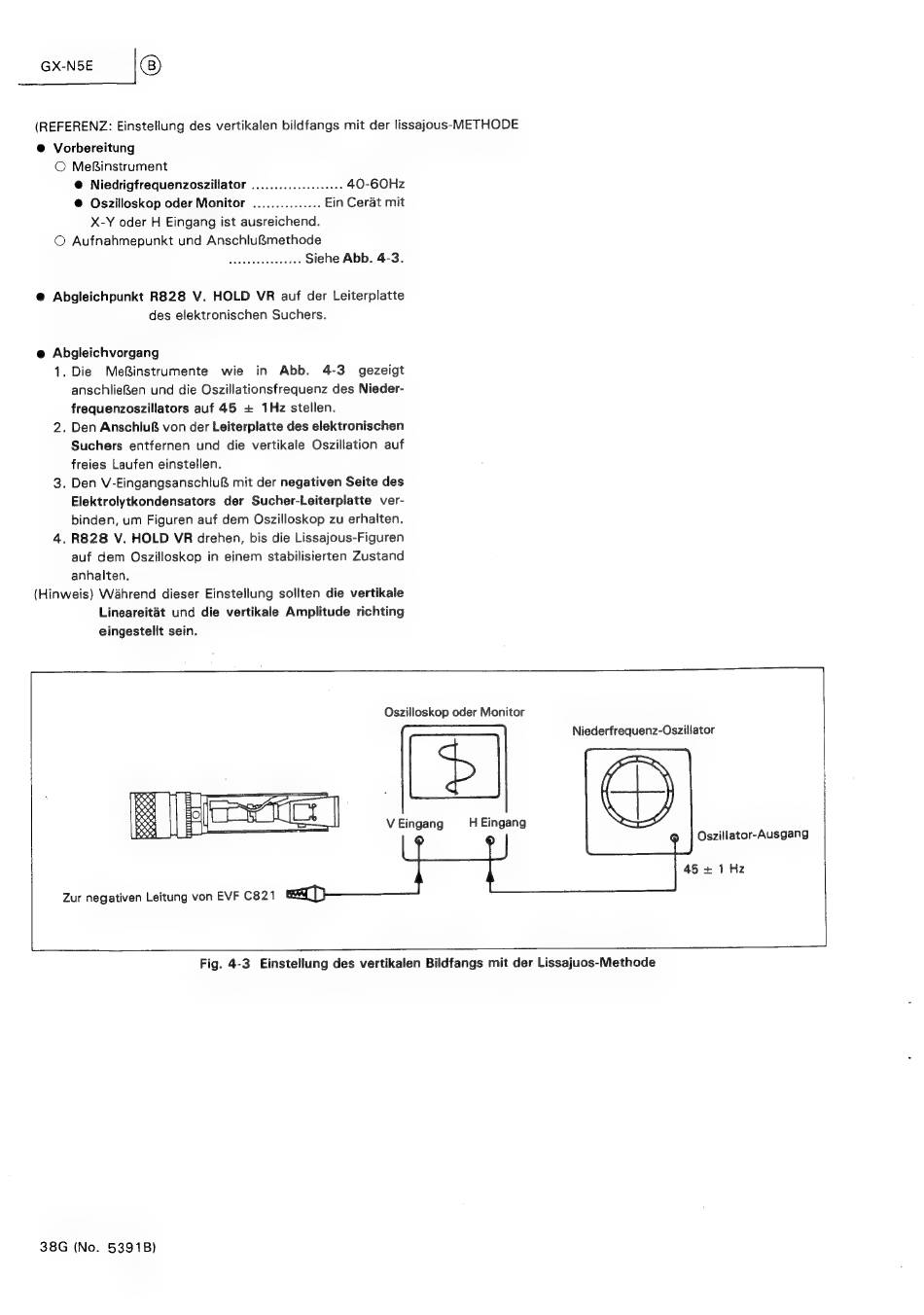

(REFERENZ: Einstellung des vertikalen bildfangs mit der lissajous-METHODE
@ Vorbereitung
© MeRinstrument
@ Niedrigfrequenzoszillator .................0.. 40-60Hz
®@ Oszilloskop oder Monitor
............... Ein Cerat mit
X-Y oder H Eingang ist ausreichend.
© Aufnahmepunkt und Anschlu&methode
ida saebauieedaes Siehe Abb. 4-3.
@ Abgleichpunkt R828
V. HOLD
VR auf der Leiterplatte
des elektronischen Suchers.
@ Abgleichvorgang
1. Die
Mefinstrumente
wie
in
Abb.
4-3
gezeigt
anschlieBen und die Oszillationsfrequenz des Nieder-
frequenzoszillators auf 45 + 1Hz stellen.
2. Den AnschluB von der Leiterplatte des elektronischen
Suchers
entfernen und die vertikale Oszillation auf
freies Laufen einstellen.
3. Den V-Eingangsanschlu& mit der negativen Seite des
Elektrolytkondensators
der Sucher-Leiterplatte
ver-
binden, um Figuren auf dem Oszilloskop zu erhalten.
4. R828 V. HOLD VR drehen, bis die Lissajous-Figuren
auf dem Oszilloskop in einem stabilisierten Zustand
anhalten,
(Hinweis) Wahrend dieser Einstellung sollten die vertikale
Lineareitat und die vertikale Amplitude richting
eingestellt sein.
Oszilloskop oder Monitor
Niederfrequenz-Oszillator
V Eingang
H Eingang
Fig. 4-3
Einstellung des vertikalen Bildfangs mit der Lissajuos-Methode
