CLC01306-A-Z
den C-Ring ab.
lich (t: 0.25 mm,
0.3 mm, 0.35 mm)
Ver-
(2) Stellen Sie dann den Zoom-Index auf ca. 20 mm
und
wenden
sie
die
Ausfiihrung,
die
fiir
das
ziehen den Zoomring heraus, wahrend Sie gleichzeitig
Spiel am besten pa&t.
am Makrohebel ziehen.
Richten Sie den Index aus
Ziehen Sie am Makrohebel
Zoom-Ring
20 C-Ring

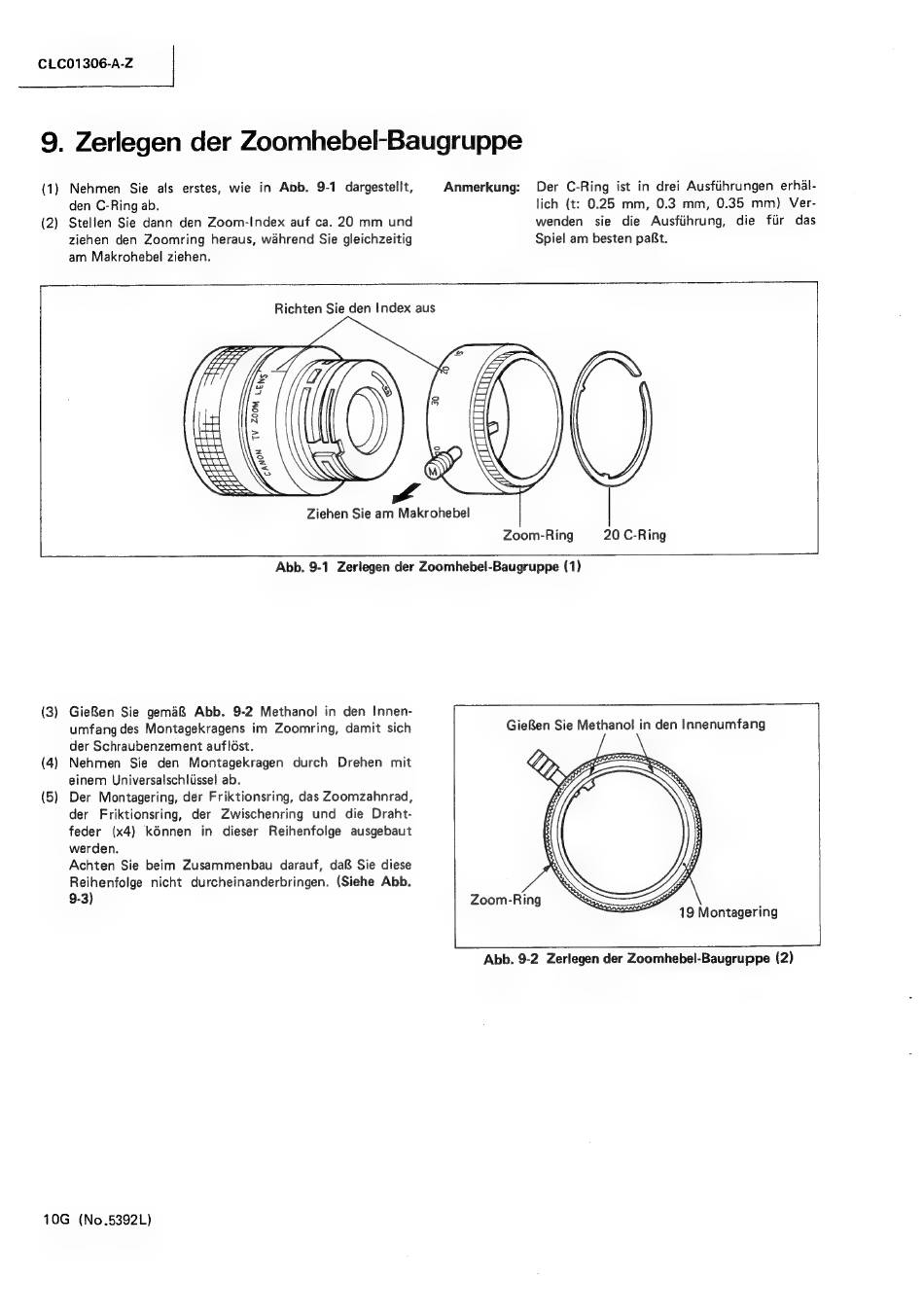

Abb. 9-1 Zerlegen der Zoomhebel-Baugruppe (1)
(3) GieRBen Sie gemaR Abb.
9-2 Methanol
in den Innen-
umfang des Montagekragens im Zoomring, damit sich
GieRen Sie Methanol in den Innenumfang
der Schraubenzement aufldst.
(4) Nehmen
Sie den
Montagekragen
durch
Drehen
mit
einem Universalschliissel ab.
(5) Der Montagering, der Friktionsring, das Zoomzahnrad,
der
Friktionsring,
der
Zwischenring
und
die Draht-
feder
(x4) k6nnen
in dieser
Reihenfolge
ausgebaut
werden.
Achten Sie beim Zusammenbau
darauf, da& Sie diese
Reihenfolge
nicht durcheinanderbringen.
(Siehe Abb.
9-3)
Zoom-Ring
—
Abb. 9-2 Zerlegen der Zoomhebel-Baugruppe (2)
10G
(No.5392L)
