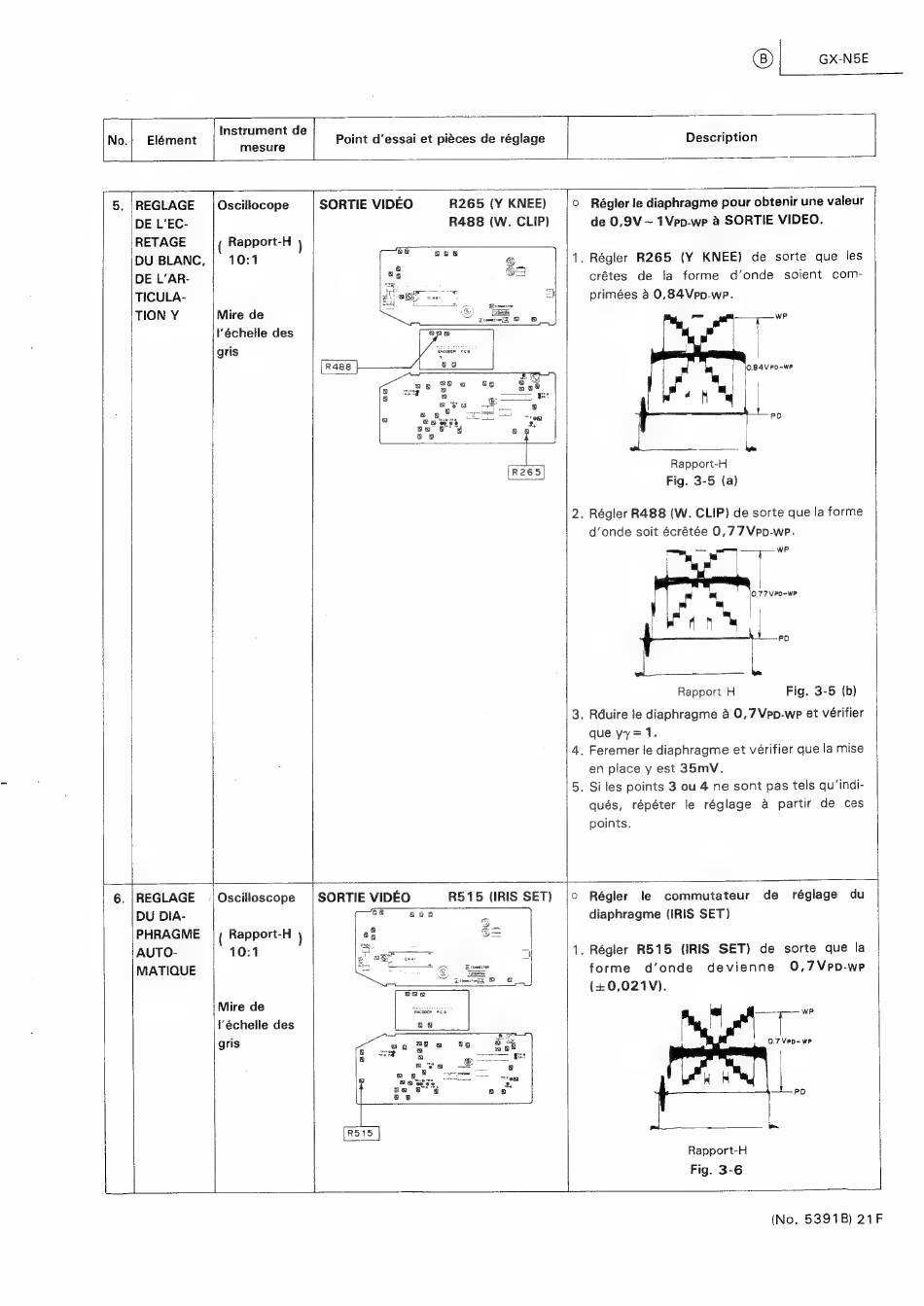

GX-N5E
Instrument de
Description
No.|
Elément
Ee
Point d'essai et piéces de réglage
5.
|REGLAGE
| Qscillocope
SORTIE VIDEO
R265 (Y KNEE)
©
Régler le diaphragme pour obtenir une valeur
DE L'EC-
R488 (W. CLIP)
de 0,9V~ 1Vpp-wp & SORTIE VIDEO.
RETAGE
{ Rapport-H )
DU BLANC, | 10:1
ey
8
1. Régier R265 (Y KNEE) de sorte que les
DE L'AR-
Se
crétes
de la forme
d'onde
sojient com-
TICULA-
ce
3
primées 4 0,84Vpp-wpe.
TION Y
Mire de
©.
.
l'échelle des
gris
fazes
Rapport-H
Fig. 3-5 (a)
2. Régler R488 (W. CLIP) de sorte que la forme
d'onde soit écrétée 0,7 7Vpp-we.
me
oe
oan
| |
'
ee
=
|
Sa
PD
Rapport H
Fig. 3-5 (b)
3. Rduire le diaphragme a O,7Vpp-wpe et vérifier
que yy=1.
4. Feremer le diaphragme et verifier que la mise
en place y est 35mV.
5. Si les points 3 ou 4 ne sont pas tels qu'indi-
qués,
répéter
le réglage
a partir
de
ces
points.
(No. 5391B) 21F
