C
IN
OUT
+
CALSYS
SPEEDNET

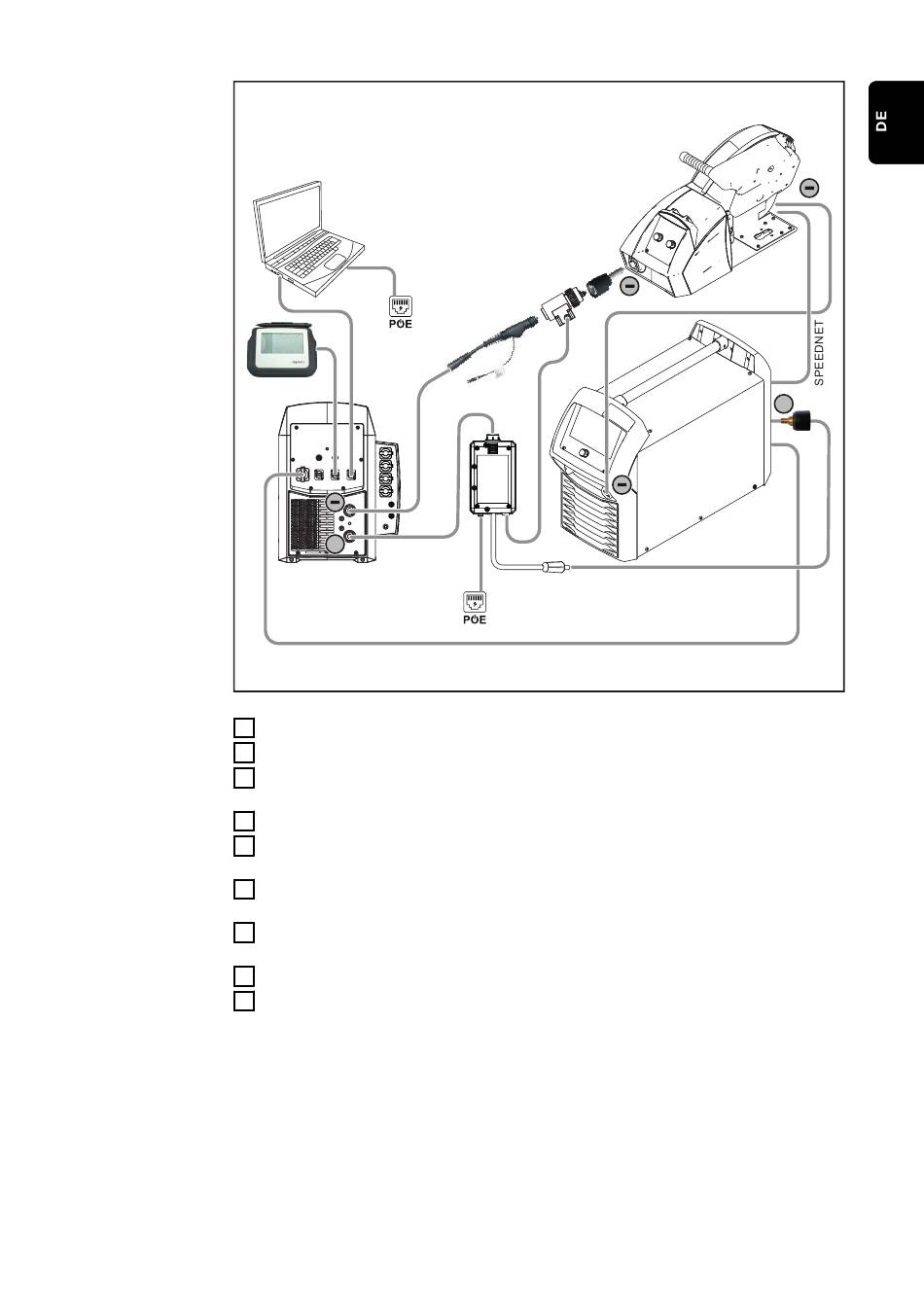

Schweißbrenner vom Adapter ZA Euro/FSC (d) abschließen
22
Adapter ZA Euro/FSC (d) vom WCC Euro-Drahtsensor (b) abschließen
23
Adapter Euro/Zentralanschluss mit Tuchel-Buchse (c) am WCC Euro-Draht-
24
sensor (b) anschließen
(+) Stromkabel vom Kalibriersystem am WeldCube Connector anschließen
25
(-) Stromkabel vom Kalibriersystem am Adapter Euro/Zentralanschluss mit
26
Tuchel-Buchse (c) anschließen
Massekabel des WeldCube Connectors mittels Adapter PowerConnector/
27
Dinse (e) an der (+) Buchse der Stromquelle anschließen
Stromkabel des Verbindungs-Schlauchpaketes vom Drahtvorschub ab-
28
schließen
Power-Sharing-Kabel an der (-) Buchse der Stromquelle anschließen
29
Power-Sharing-Kabel am Stromanschluss des Drahtvorschubes anschließen
30
(a)
(b)
(c)
WCC
IN
OUT
POWERSHARING
+
(e)
TPS 500i
73
