Systemaufbau
A
WeldCube Con-
nector U/I

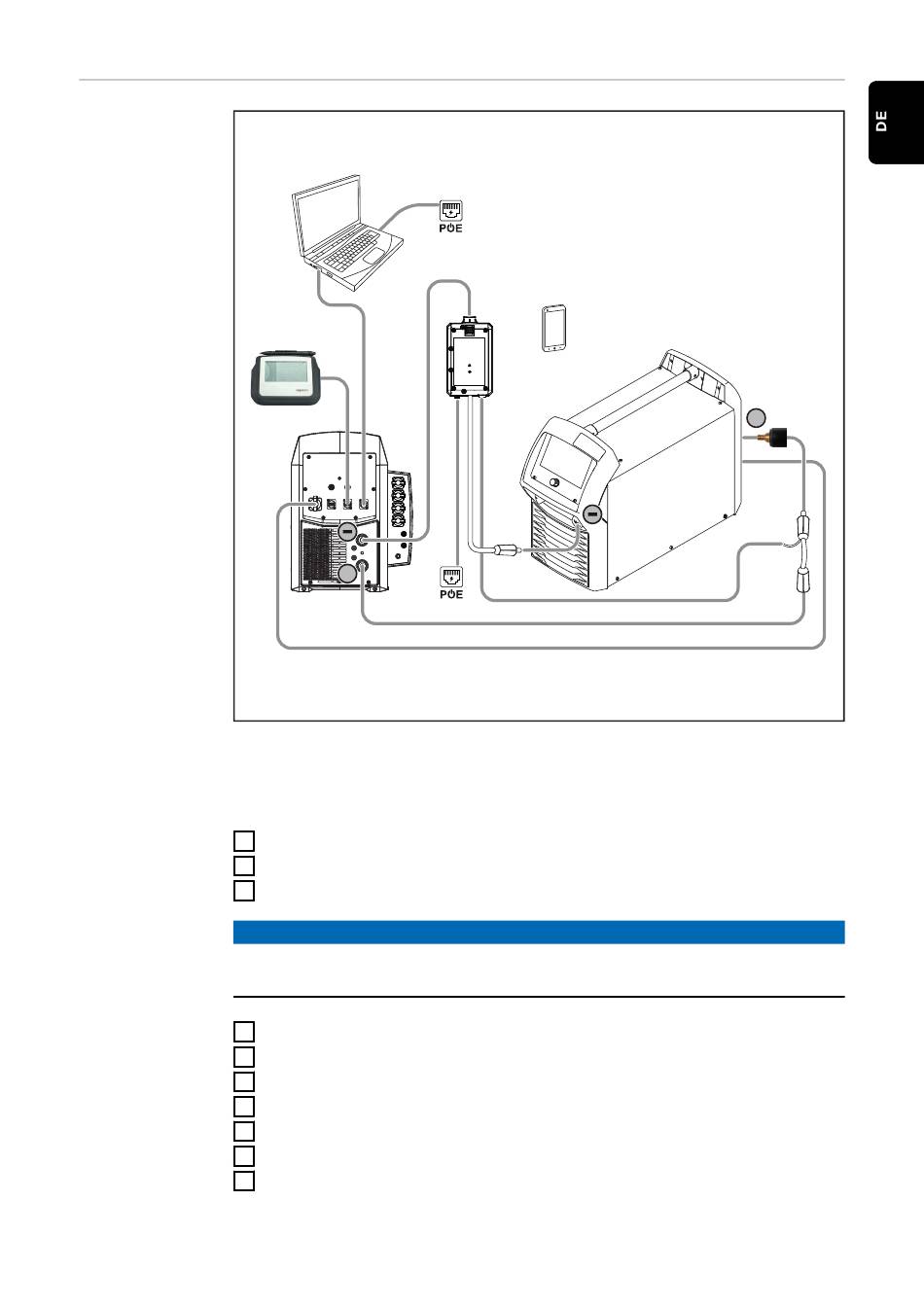

Aufbau-Beispiel mit TPS 500i: WCC = WeldCube Connector, PoE = Power over Ethernet, CALSYS =
Kalibriersystem
Schweißsystem, WeldCube Connector U/I und Kalibriersystem verbinden
1
2
3
HINWEIS!
Ist an der Stromquelle eine Power Connector Hochstrombuchse vorhanden,
den Adapter Hochstrombuchsen auf Bajonett (42,0001,4482) verwenden.
4
5
6
7
8
9
10
IN
OUT
+
CALSYS
SPEEDNET
Netzkabel am Kalibriersystem anstecken
Netzkabel am Stromnetz anstecken
Netzschalter einschalten
(+) Stromkabel am Kalibriersystem anschließen
Spannungsmess-Adapter an der (+) Buchse der Stromquelle anschließen
(+) Stromkabel am Spannungsmess-Adapter anschließen
Sense-Leitung (rot) am Kalibriersystem anschließen
(-) Stromkabel am Kalibriersystem und am WeldCube Connector anschließen
Sense-Leitung (blau) am Kalibriersystem anschließen
Massekabel des WeldCube Connectors an der (-) Buchse der Stromquelle an-
schließen
WELD
CONNECT
APP
WCC
IN
OUT
+
TPS 500i
67
