Bedienelemente und Anschlüsse am Kalibriersys-
tem
Geräte-Vorder-
seite

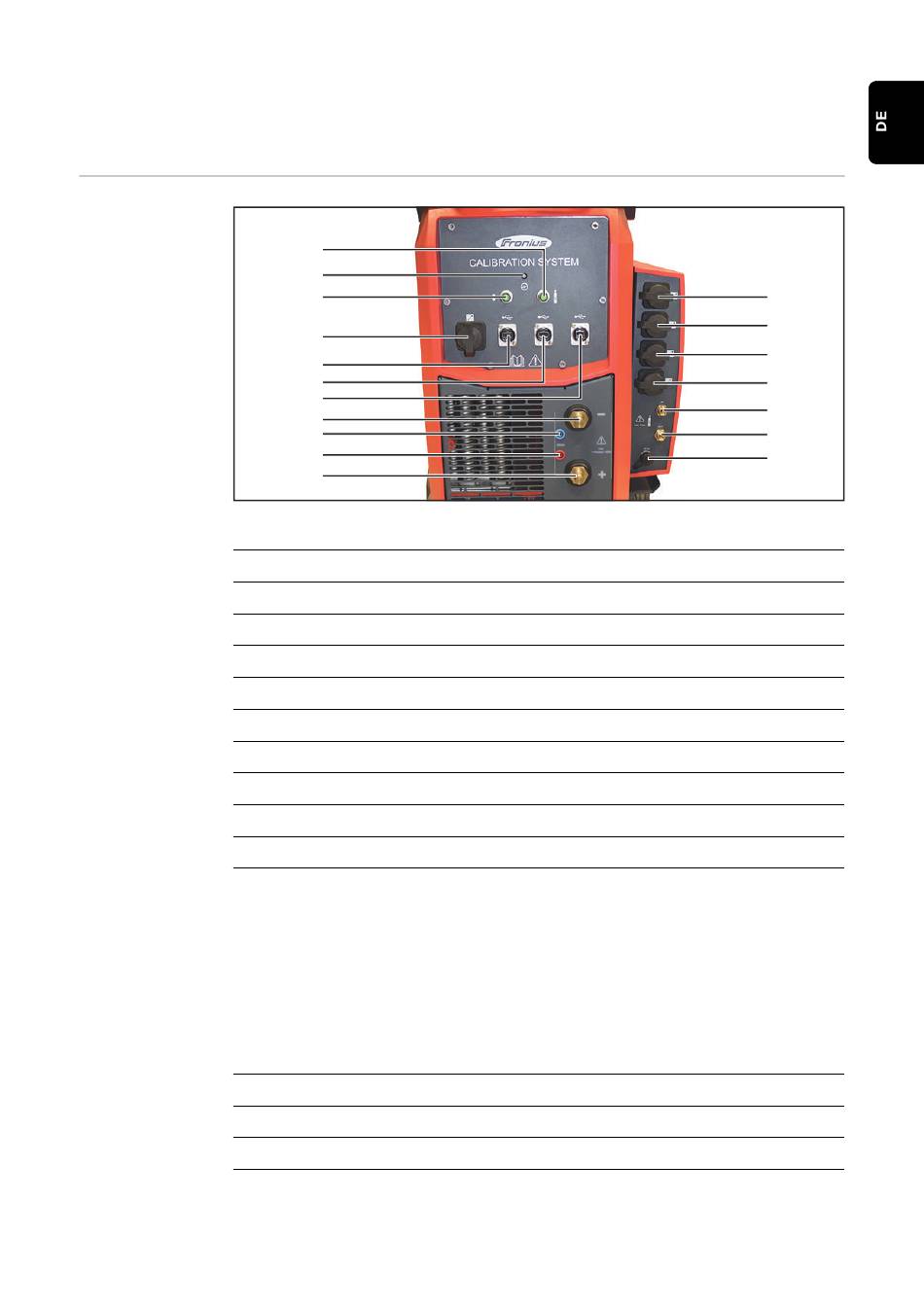

Kalibriersystem 2.0 mit Interface Kalibriersystem
Pos.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
(13)
(14)
(11)
(10)
(9)
(8)
(7)
(6)
(5)
(4)
(3)
(2)
(1)
Bezeichnung
(+) Stromanschluss (rot)
(+) Anschluss Sense-Leitung (rot)
(-) Anschluss Sense-Leitung (blau)
(-) Stromanschluss (blau)
USB-Anschluss Computer/Laptop
USB-Anschluss für Adapter
USB-Anschluss für Adapter
SpeedNet-Anschluss
Anschluss Schweißdraht-Kalibriersystem
Statusanzeige
leuchtet grün
Gerät ist betriebsbereit
leuchtet rot
ein Fehler ist aufgetreten
Die Beschreibung des Fehlers wird während des Kalibrier-Vorganges von
der Software angezeigt.
Anschluss Gas-Kalibriersystem
SpeedNet-Anschluss
SpeedNet-Anschluss
SpeedNet-Anschluss
(12)
(13)
(14)
(15)
(16)
(17)
(18)
