B
17
18
19
20
21
HINWEIS!
Der Kalibriervorgang des WeldCube Connectors erfordert eine zweite Messung
mit umgepolten Stromkabeln.
Die Kalibrier-Software unterbricht den Kalibriervorgang und gibt eine Meldung
zum Umpolen der Schweißanlage aus.
▶
▶
72
IN
OUT
+
CALSYS
SPEEDNET

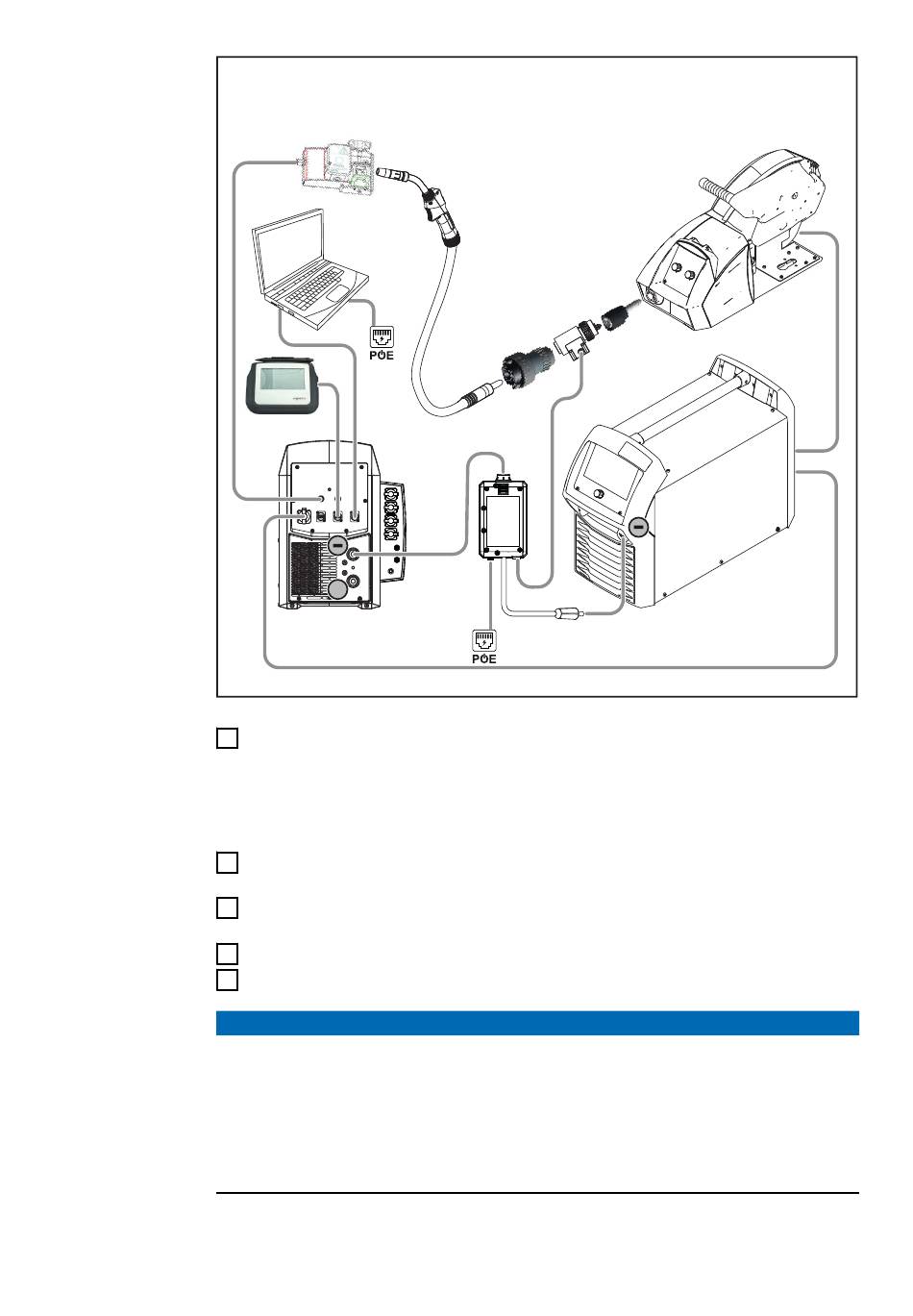

Verbindungskabel am Schweißdraht-Kalibriersystem und am Kalibriersystem
anschließen
WICHTIG! Zwischen Schweißdraht-Kalibriersystem und Kalibriersystem
dürfen sich maximal 3 Verbindungskabel (max. 15 m) befinden!
(+) Stromkabel vom Adapter Euro/Zentralanschluss mit Tuchel-Buchse (c)
abschließen
Adapter Euro/Zentralanschluss mit Tuchel-Buchse (c) vom WCC Euro-Draht-
sensor (b) abschließen
Adapter ZA Euro/FSC (d) am WCC Euro-Drahtsensor (b) anschließen
Schweißbrenner am Adapter ZA Euro/FSC (d) anschließen
Die Schweißanlage gemäß nachfolgender Abbildung C umpolen.
Nach dem Umpolen in der Kalibrier-Software den Kalibriervorgang fortset-
zen.
(a)
(b)
(d)
WCC
IN
OUT
SPEEDNET
TPS 500i
