Systemaufbau

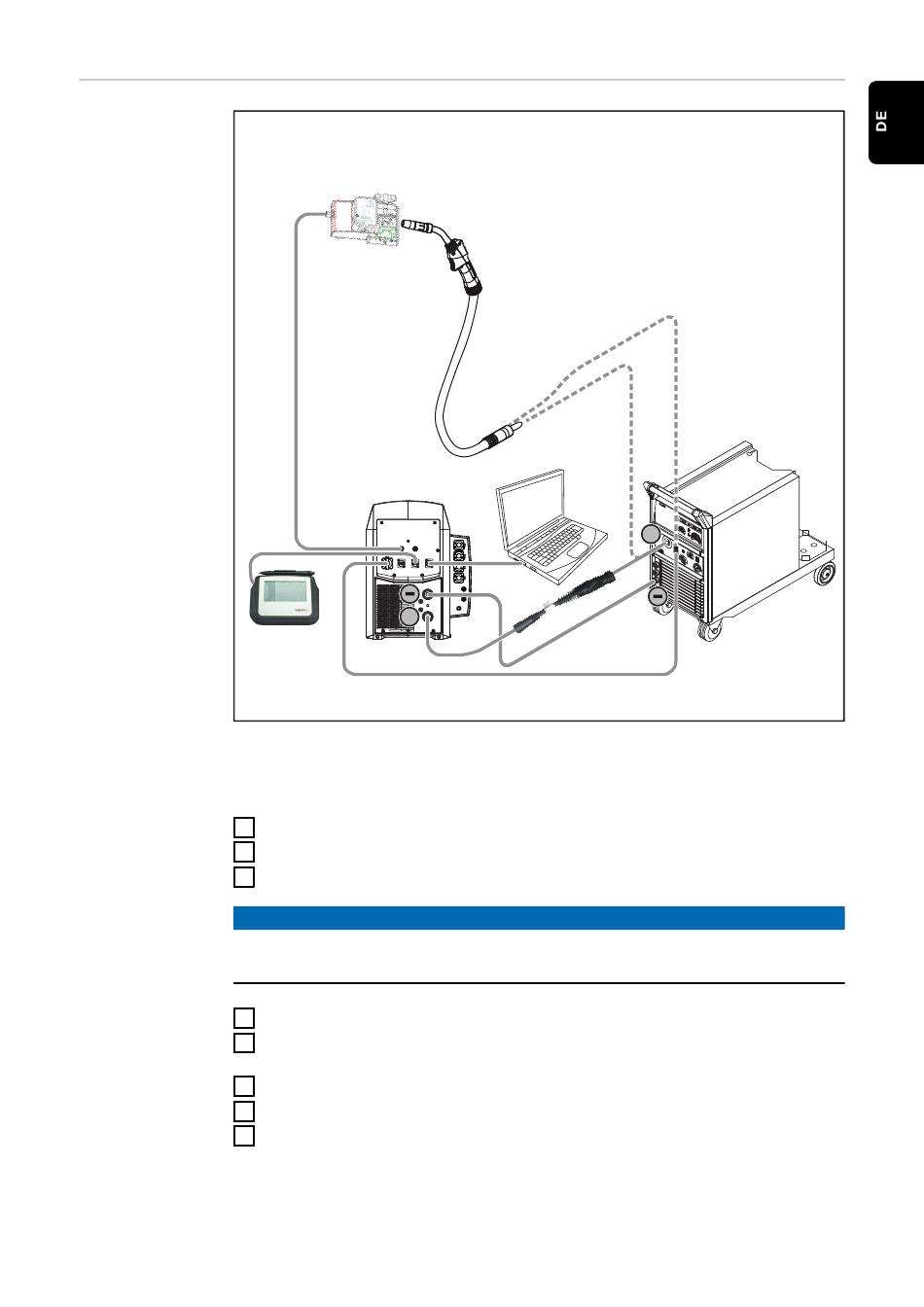

Aufbau-Beispiel mit VarioSynergic 3400: CALSYS = Kalibriersystem
Stromquelle und Kalibriersystem verbinden
1
2
3
HINWEIS!
Je nach Größe der Strombuchsen an der Stromquelle die entsprechenden Ad-
apter verwenden.
4
5
6
7
8
Falls an der Stromquelle ein Tuchel-Anschluss vorhanden ist:
CALSYS
+
Netzkabel am Kalibriersystem anstecken
Netzkabel am Stromnetz anstecken
Netzschalter einschalten
(+) Stromkabel am Kalibriersystem anschließen
(+) Stromkabel an der Stromquelle anschließen (z.B. mittels Fronius/Zentral-
anschluss-Adapter, wie im Aufbau-Beispiel dargestellt)
Sense-Leitung (rot) am Kalibriersystem anschließen
(-) Stromkabel am Kalibriersystem und an der Stromquelle anschließen
Sense-Leitung (blau) am Kalibriersystem anschließen
SPEEDNET / TUCHEL
TUCHEL
+
VARIOSYNERGIC
3400
59
