Nur bei TransSteel TSt 2200c:
Für das Kalibrieren einer TSt 2200c Stromquelle ist zusätzlich der Kabelbaum
mit der Artikelnummer 43,0004,4850 erforderlich.
Der Kalibriervorgang erfolgt bei offenem Stromquellen-Gehäuse.
52

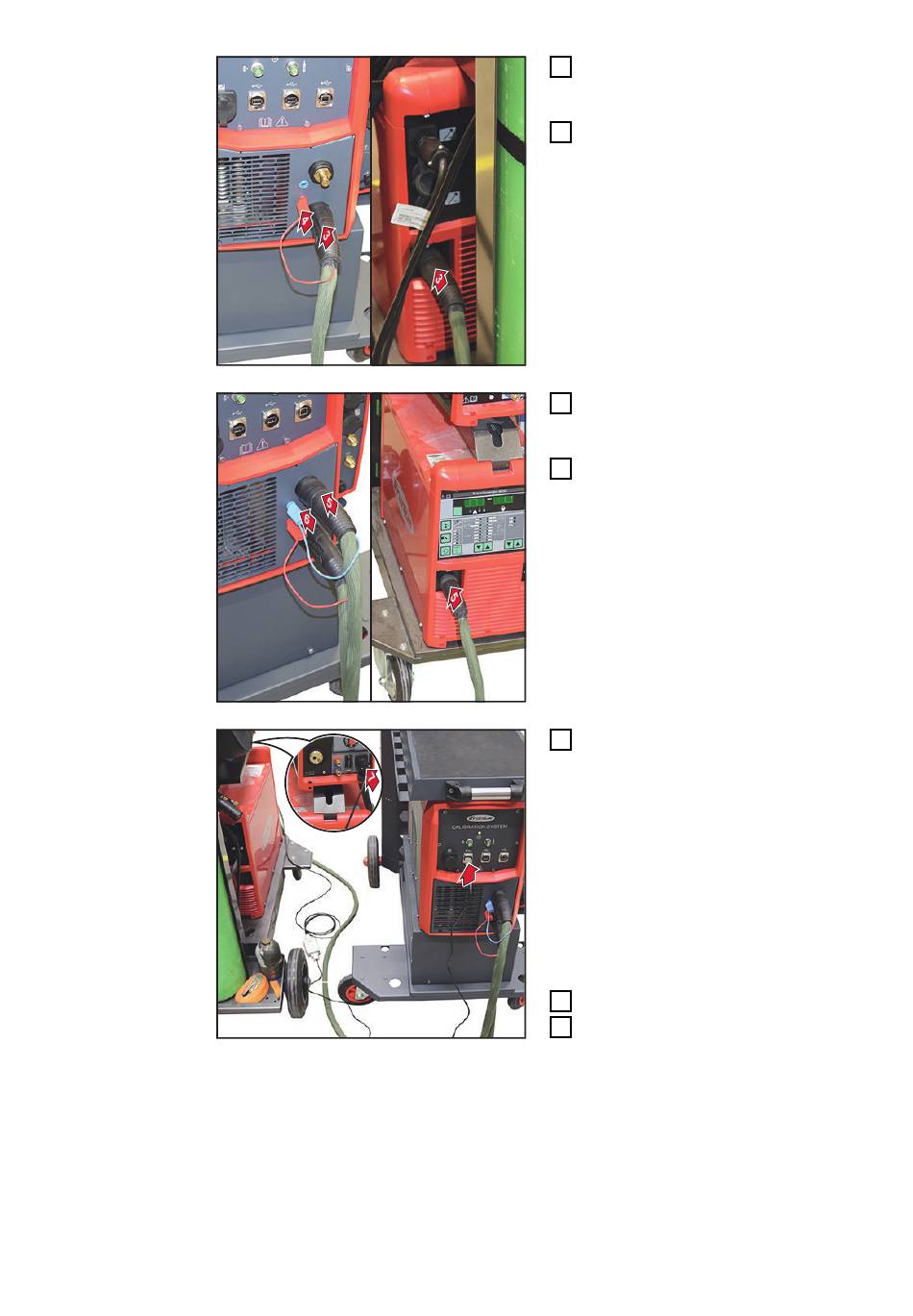

(+) Stromkabel am Kalibriersystem
3
und an der Stromquelle an-
schließen
Sense-Leitung (rot) am Kalibrier-
4
system anschließen
(-) Stromkabel am Kalibriersystem
5
und an der Stromquelle an-
schließen
Sense-Leitung (blau) am Kalibrier-
6
system anschließen
LocalNet/USB-Konverter am Kali-
7
briersystem und an einem freien
LocalNet-Anschluss des
Schweißsystems anschließen
Ist kein freier LocalNet-Anschluss
vorhanden, den LocalNet-Verteiler
7
passiv (4,100,261) verwenden
z.B. bei TSt 5000
Stromquelle einschalten
8
Kalibrierung starten
9
