Systemaufbau
A
WeldCube Con-
nector U/I/WFS
Euro

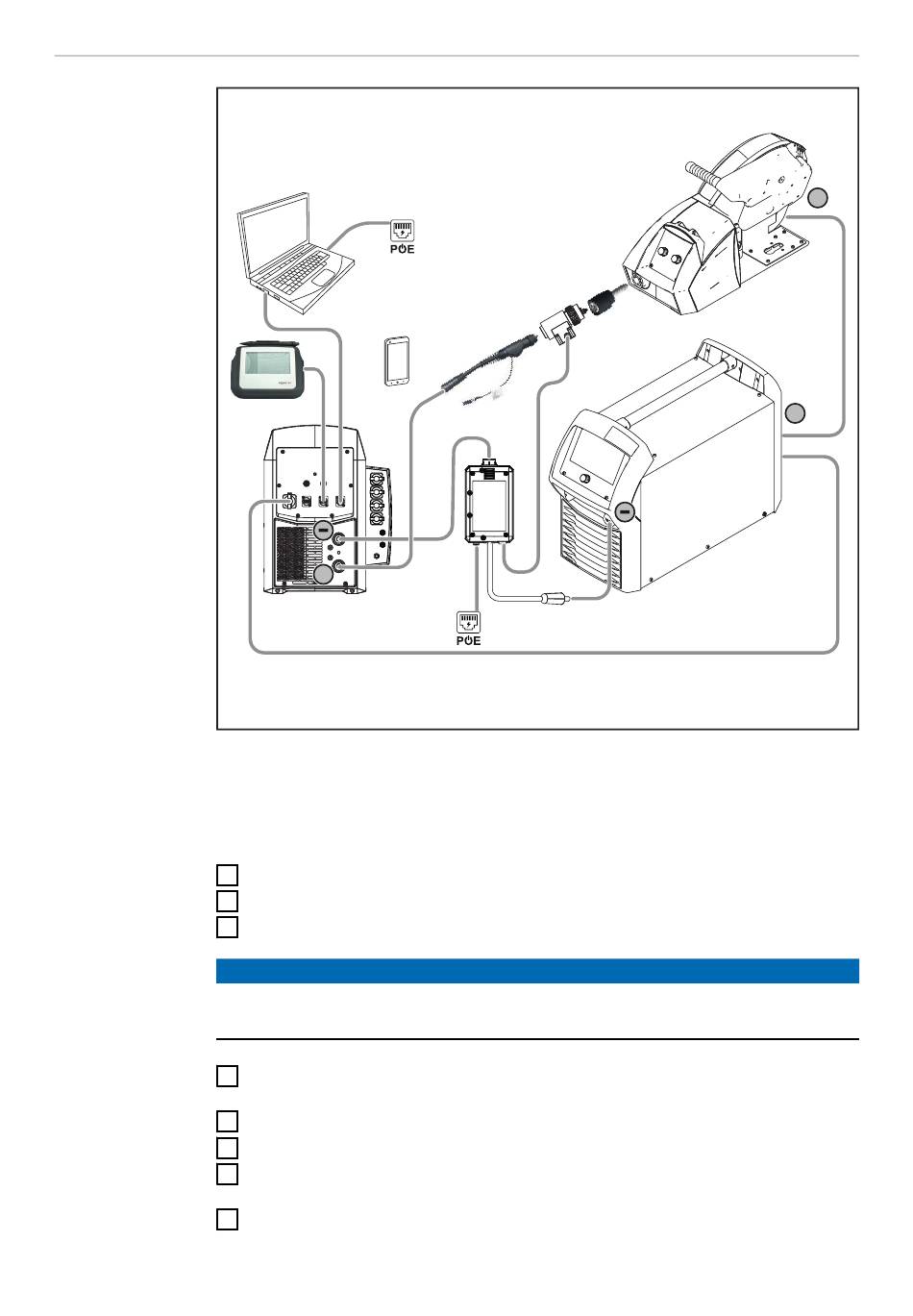

Aufbau-Beispiel mit TPS 500i: WCC = WeldCube Connector, PoE = Power over Ethernet, CALSYS =
Kalibriersystem, CON = Verbindungs-Schlauchpaket
Schweißsystem, WeldCube Connector U/I/WFS Euro und Kalibriersystem ver-
binden
1
2
3
HINWEIS!
Ist an der Stromquelle eine Power Connector Hochstrombuchse vorhanden,
den Adapter Hochstrombuchsen auf Bajonett (42,0001,4482) verwenden.
4
5
6
7
8
70
IN
OUT
WELD
CONNECT
APP
+
CALSYS
SPEEDNET
Netzkabel am Kalibriersystem anstecken
Netzkabel am Stromnetz anstecken
Netzschalter einschalten
Drahtvorschub an der (+) Buchse der Stromquelle anschließen (beispielswei-
se mittels Stromkabel des Verbindungs-Schlauchpaketes)
Adapter-ZA FSC-S-G/Euro STD (a) am Drahtvorschub anschließen
WCC Euro-Drahtsensor (b) am Adapter-ZA FSC-S-G/Euro STD anschließen
Adapter Euro/Zentralanschluss mit Tuchel-Buchse (c) am WCC Euro-Draht-
sensor anschließen
(+) Stromkabel am Kalibriersystem und am Adapter Euro/Zentralanschluss
mit Tuchel-Buchse (c) anschließen
(a)
(b)
(c)
WCC
IN
OUT
+
CON
+
TPS 500i
