11
12
13
HINWEIS!
Der Kalibriervorgang des WeldCube Connectors erfordert eine zweite Messung
mit umgepolten Stromkabeln.
Die Kalibrier-Software unterbricht den Kalibriervorgang und gibt eine Meldung
zum Umpolen der Schweißanlage aus.
B
Schweißanlage umgepolt
14
15
16
68
PoE (OUT) am WeldCube Connector anschließen
Stromquelle einschalten
SpeedNet Kabel am Kalibriersystem und an einem freien SpeedNet-An-
schluss des Schweißsystems anschließen

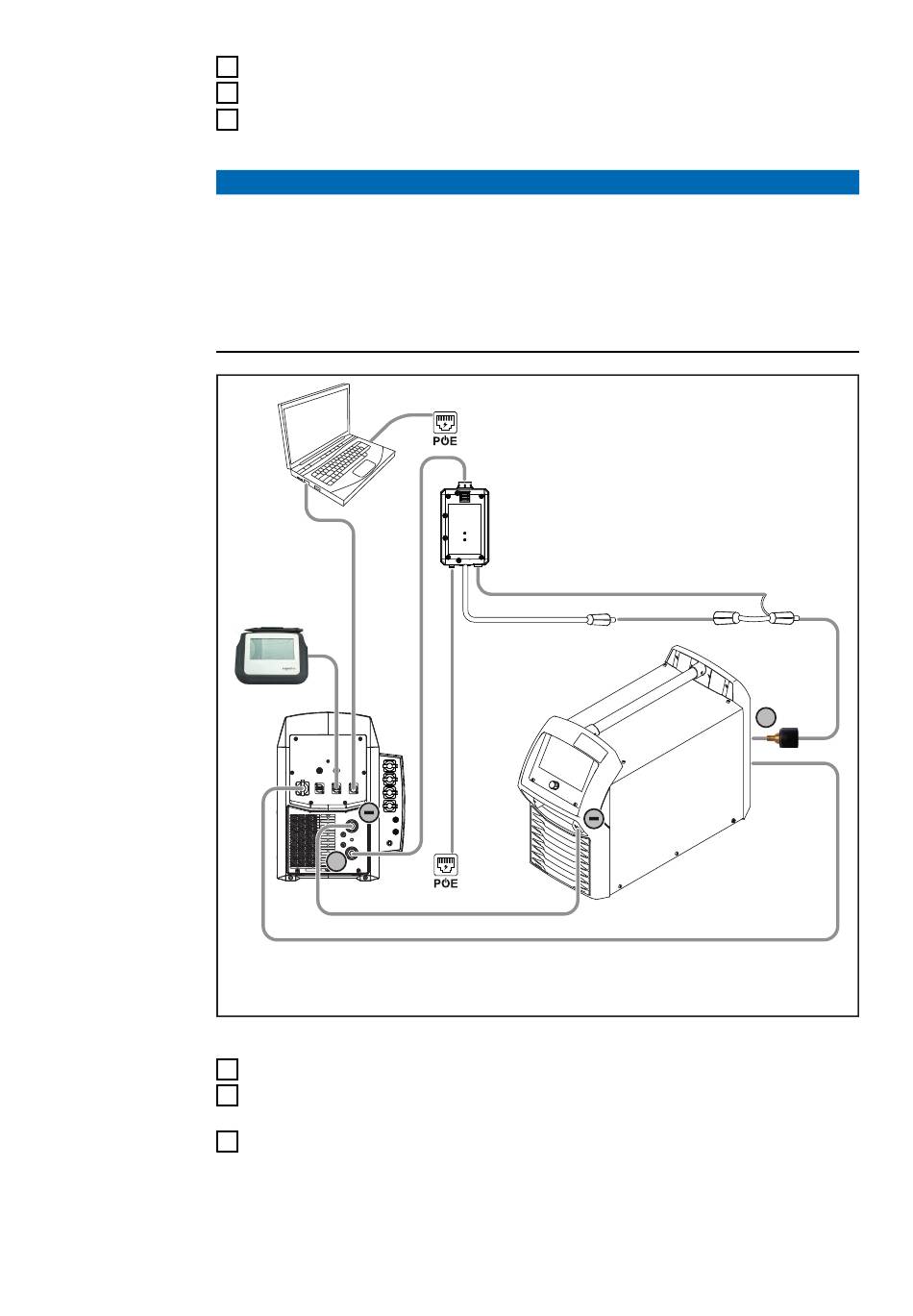

Die Schweißanlage gemäß nachfolgender Abbildung B umpolen.
Nach dem Umpolen in der Kalibrier-Software den Kalibriervorgang fortset-
zen.
OUT
+
CALSYS
SPEEDNET
(+) Stromkabel vom Kalibriersystem am WeldCube Connector anschließen
Massekabel des WeldCube Connectors am Spannungsmess-Adapter an-
schließen (an der (+) Buchse der Stromquelle)
(-) Stromkabel vom Kalibriersystem an der (-) Buchse der Stromquelle an-
schließen
IN
WCC
IN
OUT
+
TPS 500i
