Elektrischer Anschluss
ACHTUNG
Sämtliche elektrische Installatio-
nen sind von Fachunternehmen
auszuführen. Die Montage der
Elektroanschlüsse hat span-
nungsfrei zu erfolgen.
■
Die Spannungsversorgung
erfolgt am Kaltwasser-Erzeuger,
eine Steuerleitung zum
Innengerät ist nicht erforderlich.
■
Vor dem Gerät ist ein allpolig
trennender Schalter in der Ver-
sorgungsleitung zu installieren,
der bei Ausfall einzelner Aussen-
leiter anspricht.
■
Die elektrischen Anschlüsse
sind als Festanschlüsse nach
den geltenden Bestimmungen
auszuführen.
■
Kontrollieren Sie alle
Klemmstellen auf Festigkeit.
■
Die Versorgungsleitung
ist bauseitig ausreichend
abzusichern und der
Spannungsabfall darf die
zulässigen Werte nicht
überschreiten.
■
Stellen Sie sicher, dass die
elektrische Anlage dafür
geeignet ist, den zum Betrieb
des Gerätes und den zur
Versorgung von anderen
bereits betriebenen Geräten
erforderlichen Betriebsstrom zu
liefern.
■
Vor der Installation ist bei
Anschluss an schon bestehende
Anlagenteile zu prüfen, ob die
Zuleitung des Gerätes für die
Geräteaufnahmeleistung
ausreichend dimensioniert ist.
■
Der Anschluss der Geräte ist
immer mit einem ausreichend
dimensionierten und
niederohmigen Schutzleitern
vorzunehmen und ggf. mehrfach
auszuführen (besonders bei
Kunststoff rohren).
■
Bei der Installation der
Geräte auf Flachdächern
sind unter Umständen
Blitzschutzmaßnahmen
erforderlich.
■
Alle Elektroanschlüsse, wie
Netzeinspeisung, Kabel-
Fernbedienung etc. sind im
Schaltkasten des Gerätes
durchzuführen.
■
Die zu verlegenden Leitungen
sind durch die vorgesehenen
Kabeldurchführungen des
Gerätes in den Schaltkasten
einzuführen.
■
Die Dimensionierung und
Auswahl der Absicherung
und die zu verlegenden
Leitungsquerschnitte haben
durch einen Fachmann zu
erfolgen.
Beachten Sie die bis zum
10fachen Nennstrom möglichen
Anlaufströme.
Folgende elektrische Anschlüsse
sind vorzunehmen:
■
Anschluß der Spannungsver-sor-
gung.
■
Evtl. Freigabekontakt für einge-
stellten Betrieb oder Stand-By.
■
Evtl. Betriebsartkontakt für Kühl-
oder Heizbetrieb
(Geräte mit WP-Funktion).
■
Evtl. Anschluß einer Winterdruck-
regelung (Zubehör).
■
Evtl. Anschluß einer Kurbelwan-
nenheizung (Zubehör).
■
Evtl. Anschluß einer Kabel-
ACHTUNG
Sämtliche elektrische Steck- und
Klemmverbindungen sind auf
ihren festen Sitz und dauer-
haften Kontakt zu kontrollieren
und ggf. nachzuziehen.
Spannungsversorgung
Das Gerät erfordert einen fest
installierten Dreiphasendrehstrom
anschluss. Die Netzzuleitung ist an
den Klemmen L1, L2, L3, N und PE
anzuschließen.
HINWEIS
Wir empfehlen das Gerät mit
Schmelzsicherungen abzusichern.
Zum Anschluss gehen Sie bitte
folgendermaßen vor:
1. Öff nen Sie die Tür
des Schalkastens
und demontieren
das Gehäusepaneel
darunter, indem Sie die
Befestigungsschrauben
entfernen.
2. Führen Sie die spannungsfreie
Leitung durch die Einführungen
in den Schaltkasten ein und
arretieren Sie die Leitung in der
Zugentlastung.
3. Verbinden Sie dann die Leitung
laut Anschlussschema.
4. Achten Sie auf ein korrektes
Drehfeld.
5. Montieren Sie alle demontierten

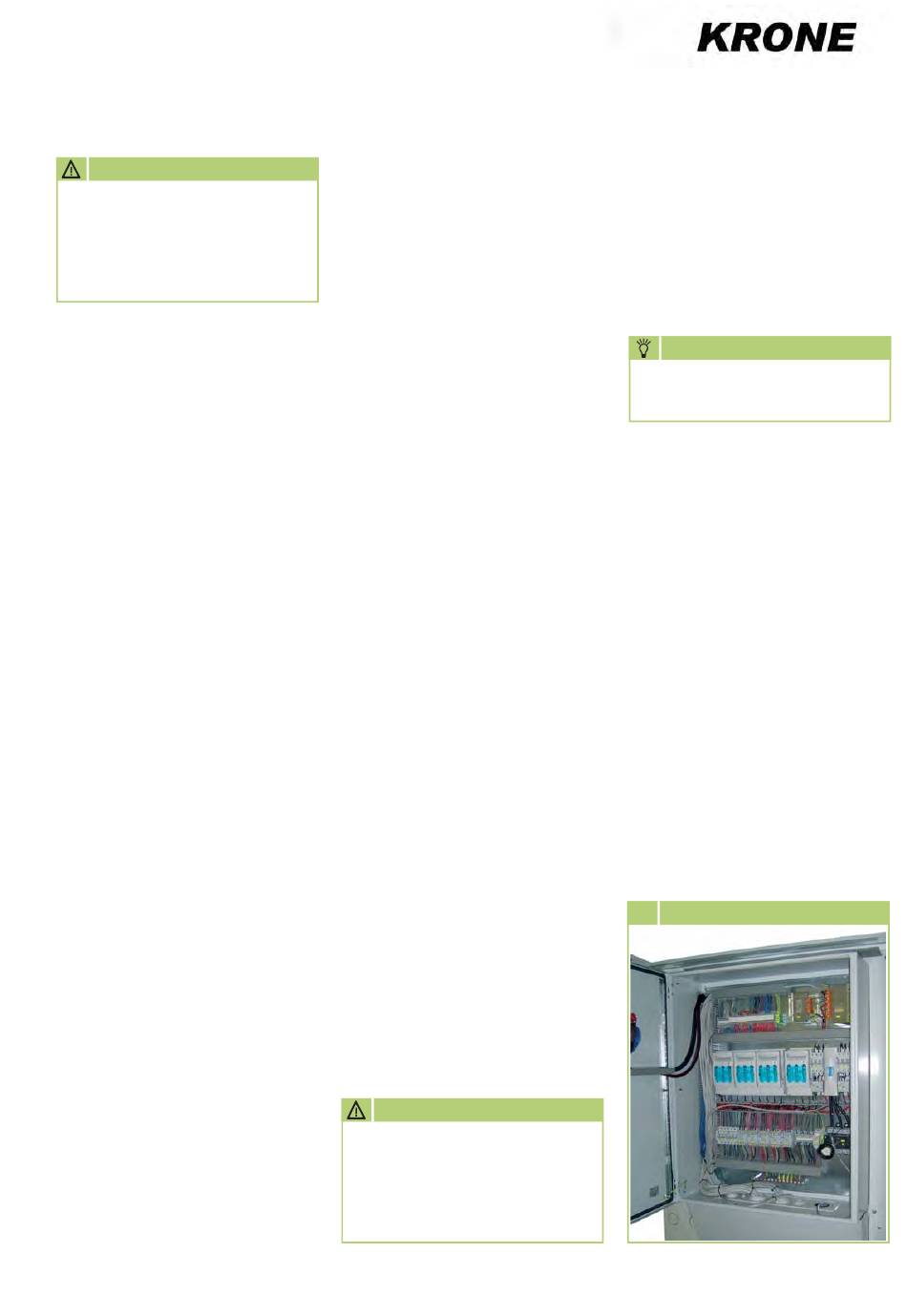

7 Klemmanschlüsse
