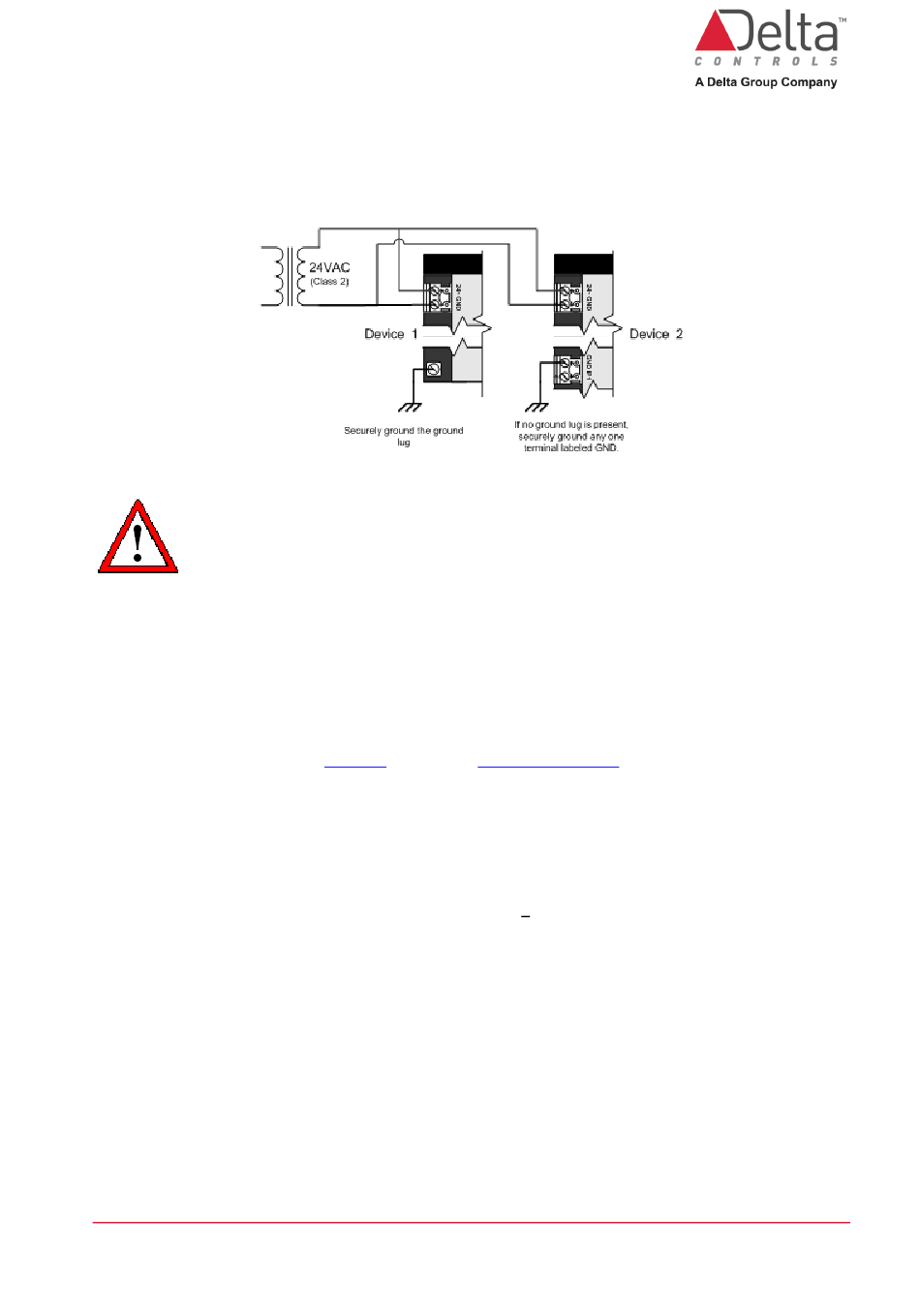

• Jeder Controller ist wie in der nachstehenden Abbildung dargestellt geerdet. Dies
ist wichtig, um die Geräte zu schützen und eine gemeinsame Erdungsreferenz für
die RS-485-Kommunikation zu gewährleisten.
• Die Sekundärseite des Transformators ist für seine maximale Nennlast
abgesichert (max. 4 A für Stromkreise der Klasse 2).
VORSICHT: Stellen Sie sicher, dass Sie den Controller mit der am Controller vorhandenen
Erdungsklemme erden. Der Controller verwendet die Erdungsklemme, um eine
gemeinsame Referenz für die Kommunikation herzustellen. Wenn der Controller nicht
geerdet ist, können Kommunikationsprobleme auftreten.
9.3
Allgemeine Delta-Netzwerk-Verdrahtungsrichtlinien für MS/TP
und LINKnet
Der Controller kommuniziert über ein RS-485-LAN unter Verwendung des BACnet
MS/TP-Protokolls. Weitere Einzelheiten finden Sie in den Verdrahtungs- und
Installationsrichtlinien auf
9.3.1 MS/TP (RS-485)-Verkabelung
Ausführliche Informationen zur MS/TP- und LINKnet-Verkabelung finden Sie in den
Verdrahtungs- und Installationsrichtlinien von Delta Controls.
• Um eine zuverlässige Kommunikation zu gewährleisten, muss die richtige
Verkabelung verwendet werden. (0,25 mm
Kabel, 100-120 Ohm Impedanz, 17 pF/ft oder geringere Kapazität, mit
geflochtener Abschirmung oder Aluminiumfolie).
• Die Controller müssen in einer Verkettung miteinander verbunden werden. Der
Versuch, sie über eine Stern- oder Buskonfiguration zu verbinden, führt zu
Problemen im Netzwerk.
• Netze mit einer Gesamtlänge von mehr als 1200 m oder mit mehr als 64
Controllern erfordern einen DZNR-768 Repeater.
• LINKnet-Netzwerke mit nur 1-2 Controllern und einer Kabellänge von weniger als
30,5 m benötigen keine Netzwerkabschlüsse (TRM-768).
DE-Red5-PLUS-1146 Installationsanleitung.docx
George
oder dem Partnerlaufwerk.
0,34 mm bzw. 22-24 AWG verdrilltes
© Delta Controls Germany 2023
Seite 17
