9.1
Ethernet-Verdrahtungsrichtlinien
Schließen Sie den Red5 über den LAN1-Anschluss an Ihr lokales Netzwerk an.
Verwenden Sie Cat5e- oder Cat6-Kabel für beste Ergebnisse. Sie können bis zu 30
Controller über den LAN2 oder LAN3-Anschluss in Reihe schalten, solange der
Kabelabstand zwischen den Controllern nicht mehr als 100 m beträgt.
Red5-PLUS Controller verfügen NICHT über einen Bypass-Schutz. Wenn es zu einer
Unterbrechung oder einem Spannungsausfall kommt und ein Controller in einer Kette
ausfällt, werden auch die nachfolgenden Controller offline sein.

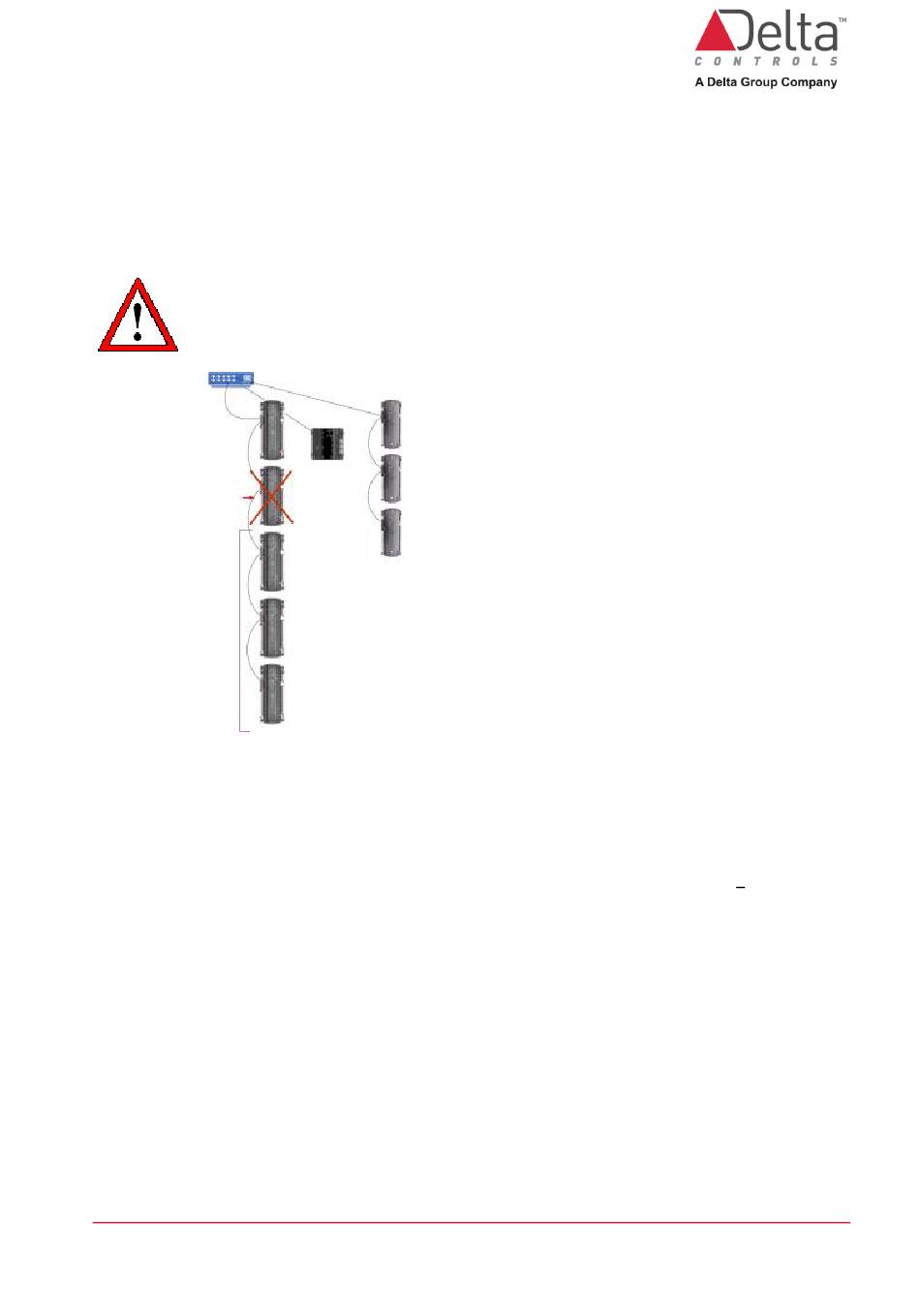

Siehe nachstehendes Bild als Referenz:
Unterbrechung
Nicht
mehr
erreichbar
9.2
Allgemeiner Leitfaden für die Spannungsversorgung von Delta-
Geräten
Die Geräte von Delta Controls werden mit 24 VAC, Klasse 2, versorgt. Es muss die
vorgeschriebene Verkabelung verwendet werden. (1 mm² - 1,5 mm² / 18 16 AWG, 2-
Leiter-Kabel)
Ein einziger Transformator kann zur Versorgung mehrerer Controller und/oder
zusätzlicher Feldgeräte (Stellantriebe usw.) verwendet werden, sofern die folgenden
Bedingungen erfüllt sind:
• Alle an einen einzigen Transformator angeschlossenen Geräte MÜSSEN
einweggleichgerichtet
Vollwellengeräten führt zur Beschädigung sowohl des Transformators als auch
der angeschlossenen Geräte. Falls vorhanden, siehe unten für eine Liste von Voll-
und Halbwellengeräten.
• Der Transformator ist richtig dimensioniert, einschließlich der Leitungsverluste
für den gesamten VA-Bedarf.
• Die Polarität wird zwischen den Controllern beachtet (in Bezug auf 24~ und Gnd).
DE-Red5-PLUS-1146 Installationsanleitung.docx
sein.
Die
Vermischung
von
Halbwellen-
Seite 16
© Delta Controls Germany 2023
und
