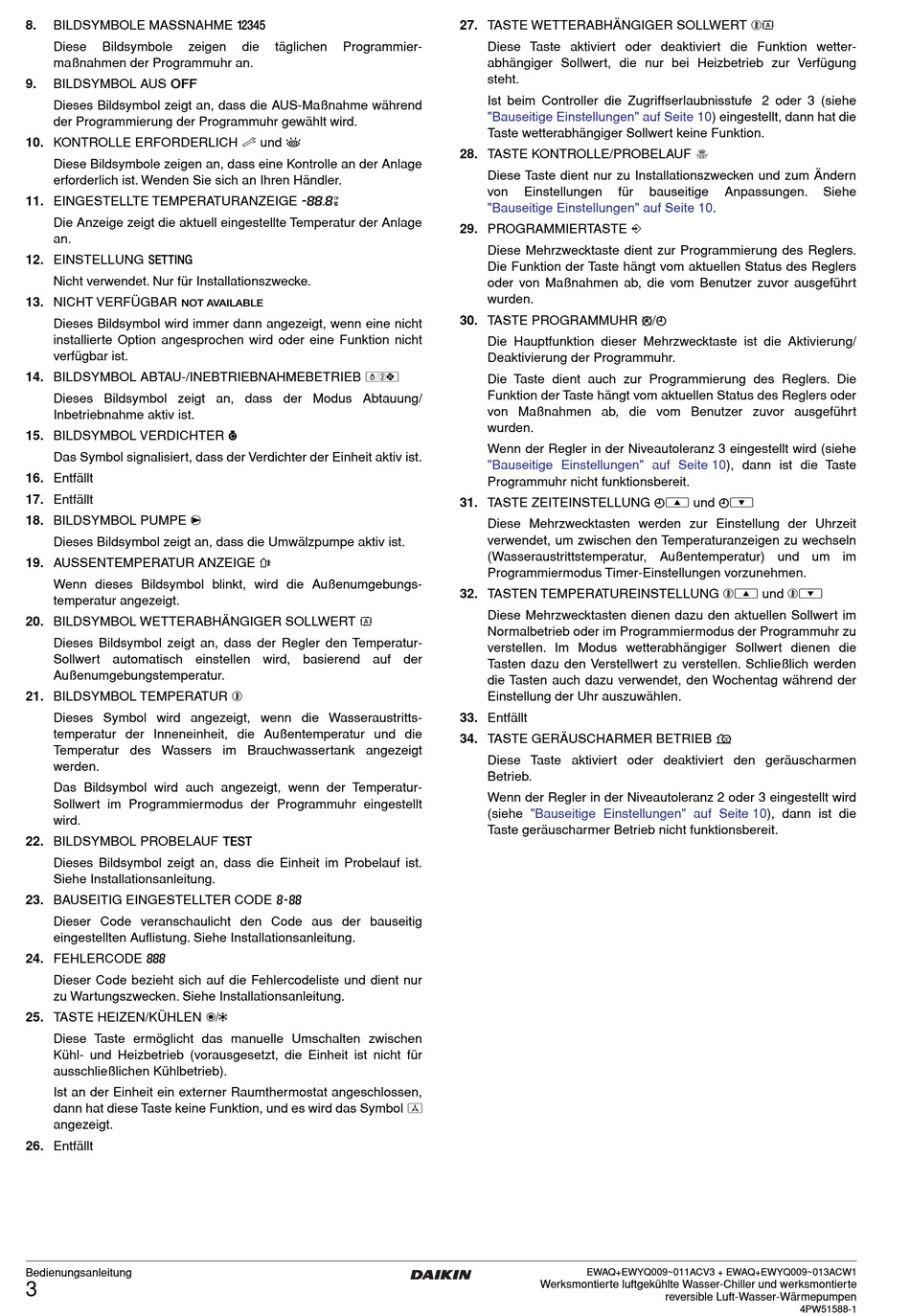

8.
BILDSYMBOLE MASSNAHME
Diese
Bildsymbole
zeigen
maßnahmen der Programmuhr an.
9.
BILDSYMBOL AUS
x
Dieses Bildsymbol zeigt an, dass die AUS-Maßnahme während
der Programmierung der Programmuhr gewählt wird.
10. KONTROLLE ERFORDERLICH
Diese Bildsymbole zeigen an, dass eine Kontrolle an der Anlage
erforderlich ist. Wenden Sie sich an Ihren Händler.
11. EINGESTELLTE TEMPERATURANZEIGE
Die Anzeige zeigt die aktuell eingestellte Temperatur der Anlage
an.
12. EINSTELLUNG
$
Nicht verwendet. Nur für Installationszwecke.
13. NICHT VERFÜGBAR
n
Dieses Bildsymbol wird immer dann angezeigt, wenn eine nicht
installierte Option angesprochen wird oder eine Funktion nicht
verfügbar ist.
14. BILDSYMBOL ABTAU-/INEBTRIEBNAHMEBETRIEB
Dieses Bildsymbol zeigt an, dass der Modus Abtauung/
Inbetriebnahme aktiv ist.
15. BILDSYMBOL VERDICHTER
Das Symbol signalisiert, dass der Verdichter der Einheit aktiv ist.
16. Entfällt
17. Entfällt
18. BILDSYMBOL PUMPE
é
Dieses Bildsymbol zeigt an, dass die Umwälzpumpe aktiv ist.
19. AUSSENTEMPERATUR ANZEIGE
Wenn dieses Bildsymbol blinkt, wird die Außenumgebungs-
temperatur angezeigt.
20. BILDSYMBOL WETTERABHÄNGIGER SOLLWERT
Dieses Bildsymbol zeigt an, dass der Regler den Temperatur-
Sollwert automatisch einstellen wird, basierend auf der
Außenumgebungstemperatur.
21. BILDSYMBOL TEMPERATUR
Dieses Symbol wird angezeigt, wenn die Wasseraustritts-
temperatur der Inneneinheit, die Außentemperatur und die
Temperatur des Wassers im Brauchwassertank angezeigt
werden.
Das Bildsymbol wird auch angezeigt, wenn der Temperatur-
Sollwert im Programmiermodus der Programmuhr eingestellt
wird.
22. BILDSYMBOL PROBELAUF
Dieses Bildsymbol zeigt an, dass die Einheit im Probelauf ist.
Siehe Installationsanleitung.
23. BAUSEITIG EINGESTELLTER CODE
Dieser Code veranschaulicht den Code aus der bauseitig
eingestellten Auflistung. Siehe Installationsanleitung.
24. FEHLERCODE
:
Dieser Code bezieht sich auf die Fehlercodeliste und dient nur
zu Wartungszwecken. Siehe Installationsanleitung.
25. TASTE HEIZEN/KÜHLEN
Diese Taste ermöglicht das manuelle Umschalten zwischen
Kühl- und Heizbetrieb (vorausgesetzt, die Einheit ist nicht für
ausschließlichen Kühlbetrieb).
Ist an der Einheit ein externer Raumthermostat angeschlossen,
dann hat diese Taste keine Funktion, und es wird das Symbol
angezeigt.
26. Entfällt
Bedienungsanleitung
3
q
die
täglichen
Programmier-
k
und
l
9
d
ç
u
a
b
t
;
=
27. TASTE WETTERABHÄNGIGER SOLLWERT
Diese Taste aktiviert oder deaktiviert die Funktion wetter-
abhängiger Sollwert, die nur bei Heizbetrieb zur Verfügung
steht.
Ist beim Controller die Zugriffserlaubnisstufe 2 oder 3 (siehe
"Bauseitige Einstellungen" auf Seite
Taste wetterabhängiger Sollwert keine Funktion.
28. TASTE KONTROLLE/PROBELAUF
Diese Taste dient nur zu Installationszwecken und zum Ändern
von
Einstellungen
"Bauseitige Einstellungen" auf Seite
29. PROGRAMMIERTASTE
Diese Mehrzwecktaste dient zur Programmierung des Reglers.
Die Funktion der Taste hängt vom aktuellen Status des Reglers
oder von Maßnahmen ab, die vom Benutzer zuvor ausgeführt
wurden.
30. TASTE PROGRAMMUHR
Die Hauptfunktion dieser Mehrzwecktaste ist die Aktivierung/
Deaktivierung der Programmuhr.
Die Taste dient auch zur Programmierung des Reglers. Die
Funktion der Taste hängt vom aktuellen Status des Reglers oder
von Maßnahmen ab, die vom Benutzer zuvor ausgeführt
wurden.
Wenn der Regler in der Niveautoleranz 3 eingestellt wird (siehe
"Bauseitige Einstellungen" auf Seite
Programmuhr nicht funktionsbereit.
31. TASTE ZEITEINSTELLUNG
Diese Mehrzwecktasten werden zur Einstellung der Uhrzeit
verwendet, um zwischen den Temperaturanzeigen zu wechseln
(Wasseraustrittstemperatur, Außentemperatur) und um im
Programmiermodus Timer-Einstellungen vorzunehmen.
32. TASTEN TEMPERATUREINSTELLUNG
Diese Mehrzwecktasten dienen dazu den aktuellen Sollwert im
Normalbetrieb oder im Programmiermodus der Programmuhr zu
verstellen. Im Modus wetterabhängiger Sollwert dienen die
Tasten dazu den Verstellwert zu verstellen. Schließlich werden
die Tasten auch dazu verwendet, den Wochentag während der
Einstellung der Uhr auszuwählen.
33. Entfällt
34. TASTE GERÄUSCHARMER BETRIEB
Diese Taste aktiviert oder deaktiviert den geräuscharmen
Betrieb.
Wenn der Regler in der Niveautoleranz 2 oder 3 eingestellt wird
(siehe
"Bauseitige Einstellungen" auf Seite
Taste geräuscharmer Betrieb nicht funktionsbereit.
e
Werksmontierte luftgekühlte Wasser-Chiller und werksmontierte
ba
10) eingestellt, dann hat die
z
für
bauseitige
Anpassungen.
10.
<
r
/
p
10), dann ist die Taste
pi
und
pj
bi
s
10), dann ist die
EWAQ+EWYQ009~011ACV3 + EWAQ+EWYQ009~013ACW1
reversible Luft-Wasser-Wärmepumpen
Siehe
und
bj
4PW51588-1
