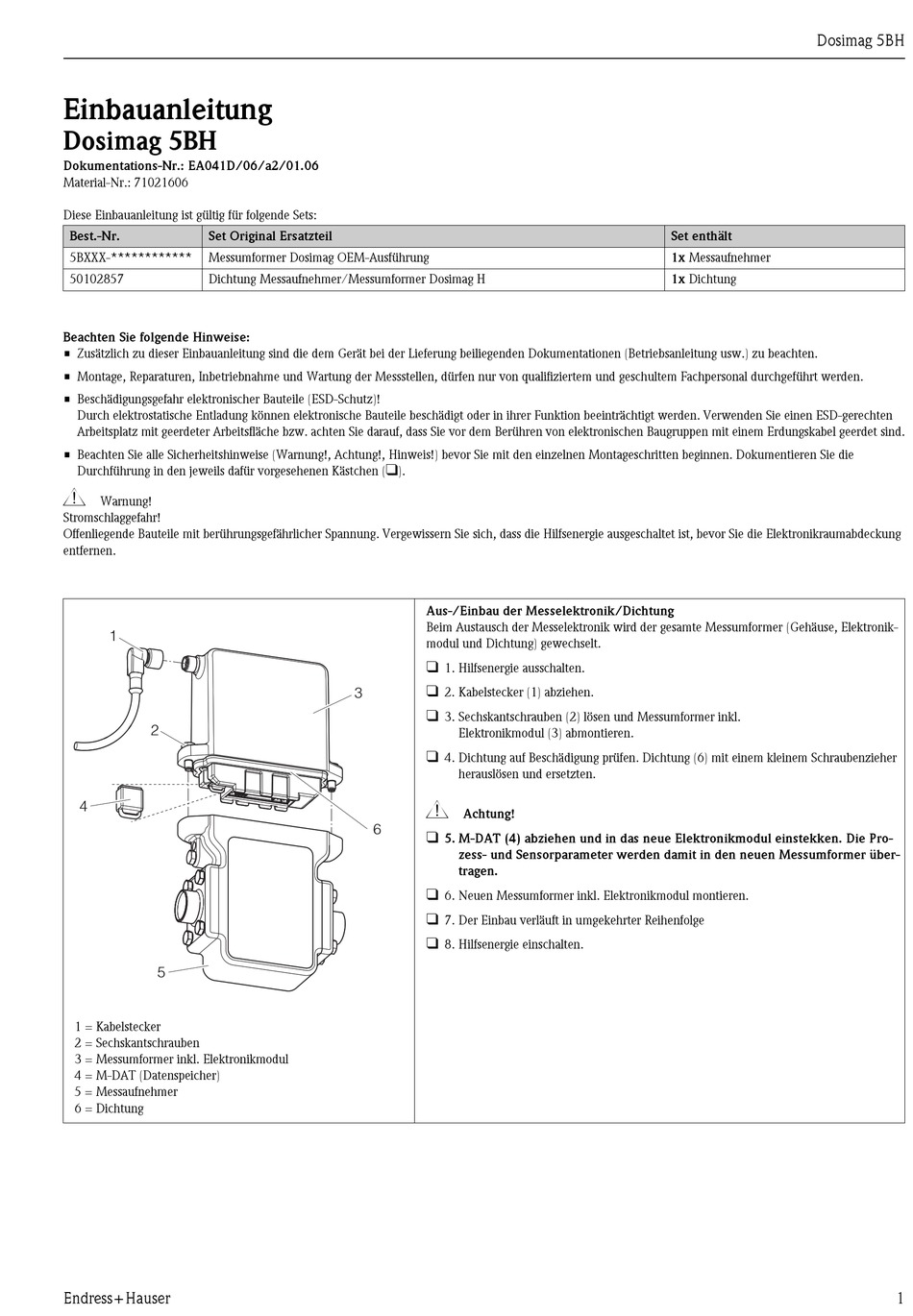

Endress+Hauser Dosimag 5BH Einbauanleitung

Einbauanleitung
Dosimag 5BH
Dokumentations-Nr.: EA041D/06/a2/01.06
Material-Nr.: 71021606
Diese Einbauanleitung ist gültig für folgende Sets:
Best.-Nr. Set Original Ersatzteil
5BXXX-************ Messumformer Dosimag OEM-Ausführung
50102857 Dichtung Messaufnehmer/Messumformer Dosimag H
Beachten Sie folgende Hinweise:
• Zusätzlich zu dieser Einbauanleitung sind die dem Gerät bei der Lieferung beiliegenden Dokumentationen (Betriebsanleitung usw.) zu beachten.
• Montage, Reparaturen, Inbetriebnahme und Wartung der Messstellen, dürfen nur von qualifiziertem und geschultem Fachpersonal durchgeführt werden.
• Beschädigungsgefahr elektronischer Bauteile (ESD-Schutz)!
Durch elektrostatische Entladung können elektronische Bauteile beschädigt oder in ihrer Funktion beeinträchtigt werden. Verwenden Sie einen ESD-gerechten
Arbeitsplatz mit geerdeter Arbeitsfläche bzw. achten Sie darauf, dass Sie vor dem Berühren von elektronischen Baugruppen mit einem Erdungskabel geerdet sind.
• Beachten Sie alle Sicherheitshinweise (Warnung!, Achtung!, Hinweis!) bevor Sie mit den einzelnen Montageschritten beginnen. Dokumentieren Sie die
Durchführung in den jeweils dafür vorgesehenen Kästchen (
#
Warnung!
Stromschlaggefahr!
Offenliegende Bauteile mit berührungsgefährlicher Spannung. Vergewissern Sie sich, dass die Hilfsenergie ausgeschaltet ist, bevor Sie die Elektronikraumabdeckung
entfernen.
1
2
4
5
1 = Kabelstecker
2 = Sechskantschrauben
3 = Messumformer inkl. Elektronikmodul
4 = M-DAT (Datenspeicher)
5 = Messaufnehmer
6 = Dichtung
Endress+Hauser
❑
).
Aus-/Einbau der Messelektronik/Dichtung
Beim Austausch der Messelektronik wird der gesamte Messumformer (Gehäuse, Elektronik-
modul und Dichtung) gewechselt.
❑
1. Hilfsenergie ausschalten.
❑
3 2. Kabelstecker (1) abziehen.
❑
3. Sechskantschrauben (2) lösen und Messumformer inkl.
Elektronikmodul (3) abmontieren.
❑
4. Dichtung auf Beschädigung prüfen. Dichtung (6) mit einem kleinem Schraubenzieher
herauslösen und ersetzten.
#
Achtung!
6
❑
5. M-DAT (4) abziehen und in das neue Elektronikmodul einstekken. Die Pro-
zess- und Sensorparameter werden damit in den neuen Messumformer über-
tragen.
❑
6. Neuen Messumformer inkl. Elektronikmodul montieren.
❑
7. Der Einbau verläuft in umgekehrter Reihenfolge
❑
8. Hilfsenergie einschalten.
Dosimag 5BH
Set enthält
1x Messaufnehmer
1x Dichtung
1
