3. Tippbetrieb, vorwärts/rückwärts
Bei Betätigung einer der Tippbetrieb-Tasten dreht sich die Kurbelwelle mit verminderter Drehzahl
entweder vorwärts oder rückwärts, bis die Taste losgelassen wird oder bis die Kurbelwelle eine volle
Umdrehung vollzogen hat. Wird die Tippbetrieb-Taste während des Zyklus losgelassen und erneut
gedrückt, dreht sich die Kurbelwelle bei verminderter Drehzahl weiter vorwärts oder rückwärts. Wenn
die Maschine den Zyklus nicht vollendet, justieren Sie entweder die Drehzahlregler (wie unten
beschrieben) oder vollenden Sie den Zyklus durch Betätigen des Fußschalters (mit der zuvor am
Drehzahlregler eingestellten Drehzahl), nachdem Sie die Tippbetrieb-Taste gedrückt und wieder
losgelassen haben.
Wenn die Tippbetrieb-Taste für längere Zeit gedrückt gehalten wird, ohne den Arbeitszyklus zu
vollenden, führt dies zu einem Fehler. Zur Behebung dieses Fehlers entfernen Sie das Produkt aus
dem Problembereich und drücken die Fehlerrückstelltaste. Wenn der Motor blockiert ist, kann es
erforderlich sein, die Maschine manuell in die Grundstellung zu bringen. Zur richtigen Vorgehensweise
bei der manuellen Rückführung siehe die nachfolgenden Warnhinweise.
VORSICHT
Im Tippbetrieb kann der Versuch, einen Crimpzyklus mit Kontakten und Draht im Applikator abzuschließen, zum Stillstand des
Motors führen. Obwohl die Maschine einige kleinere Kontakte und Drähte verarbeiten kann, muss die Maschine eventuell
ausgeschaltet und manuell in die Grundstellung gefahren werden. Hierzu wird der verriegelte Deckel geöffnet, ein
kundenseitig bereitgestellter 22-mm-Schlüssel an die Kurbelwellenmutter angesetzt und die Kurbelwelle von Hand gedreht.
Nehmen Sie den Schraubenschlüssel ab und schließen Sie die den Deckel wieder, bevor Sie versuchen, die Maschine in
Betrieb zu nehmen. Bei abgenommener Abdeckung kann die Maschine nicht in Betrieb gehen. Siehe Abbildung 8.
e
Drehzahl erhöhen
se
Drehzahl verringern
cle
Full Cycle
Split Cycle
ycle
d
Luftzufuhr
ecrease Speed - Decrease the motor speed for normal cycle operation and for jogging.
Rev. D
Maschinenstatus-/
Fehlercode-Anzeige
Drehzahlanzeige
Error Code Display

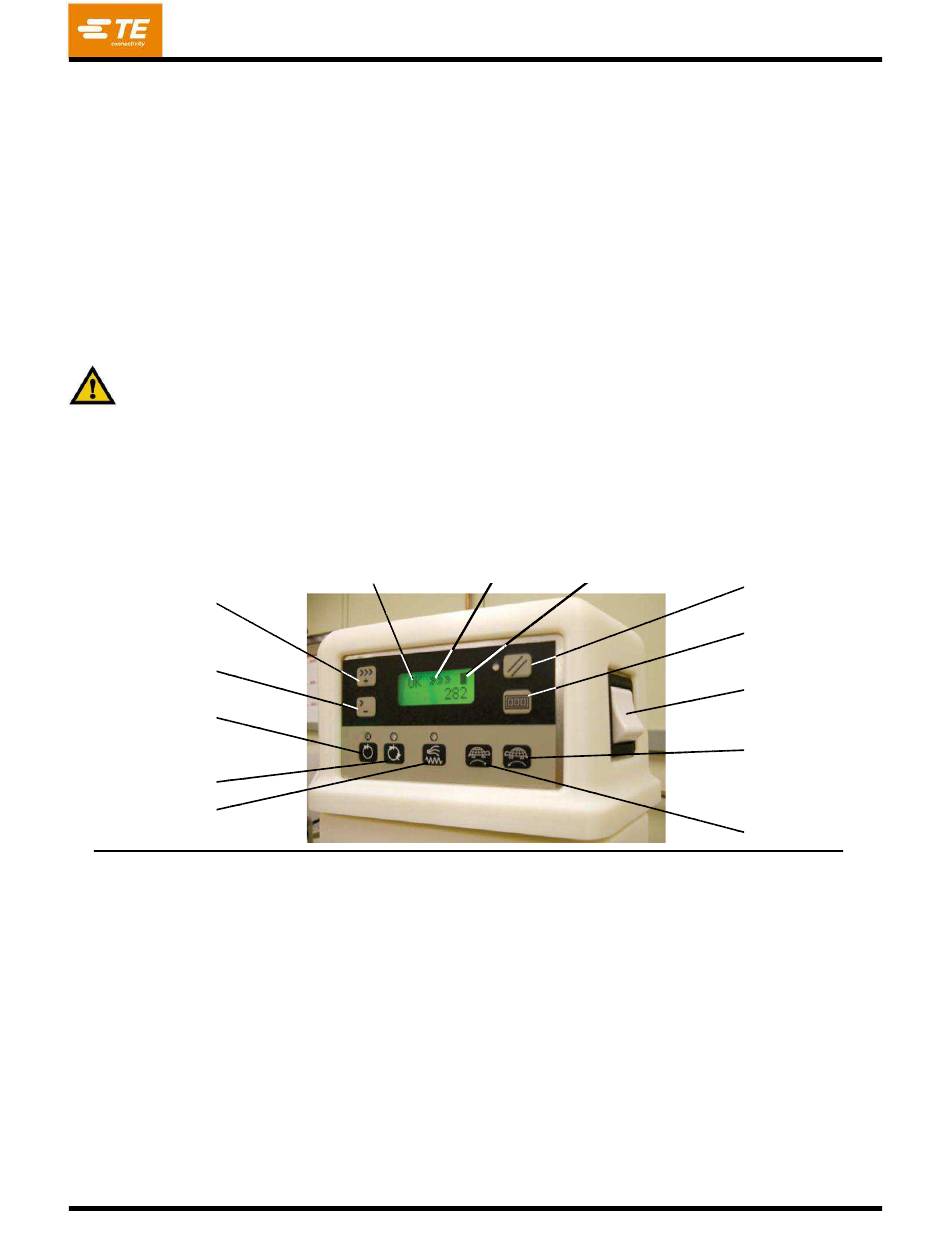

Abbildung 13 (Fortsetzung)
Schutzvorrichtungsstatus-
Anzeige
Indi c ation
Fehlerrückstelltaste
Zählerrückstelltaste
Netzschalter
Tippbetrieb rückwärts
Tippbetrieb vorwärts
409-32035-DE
16 von 29
