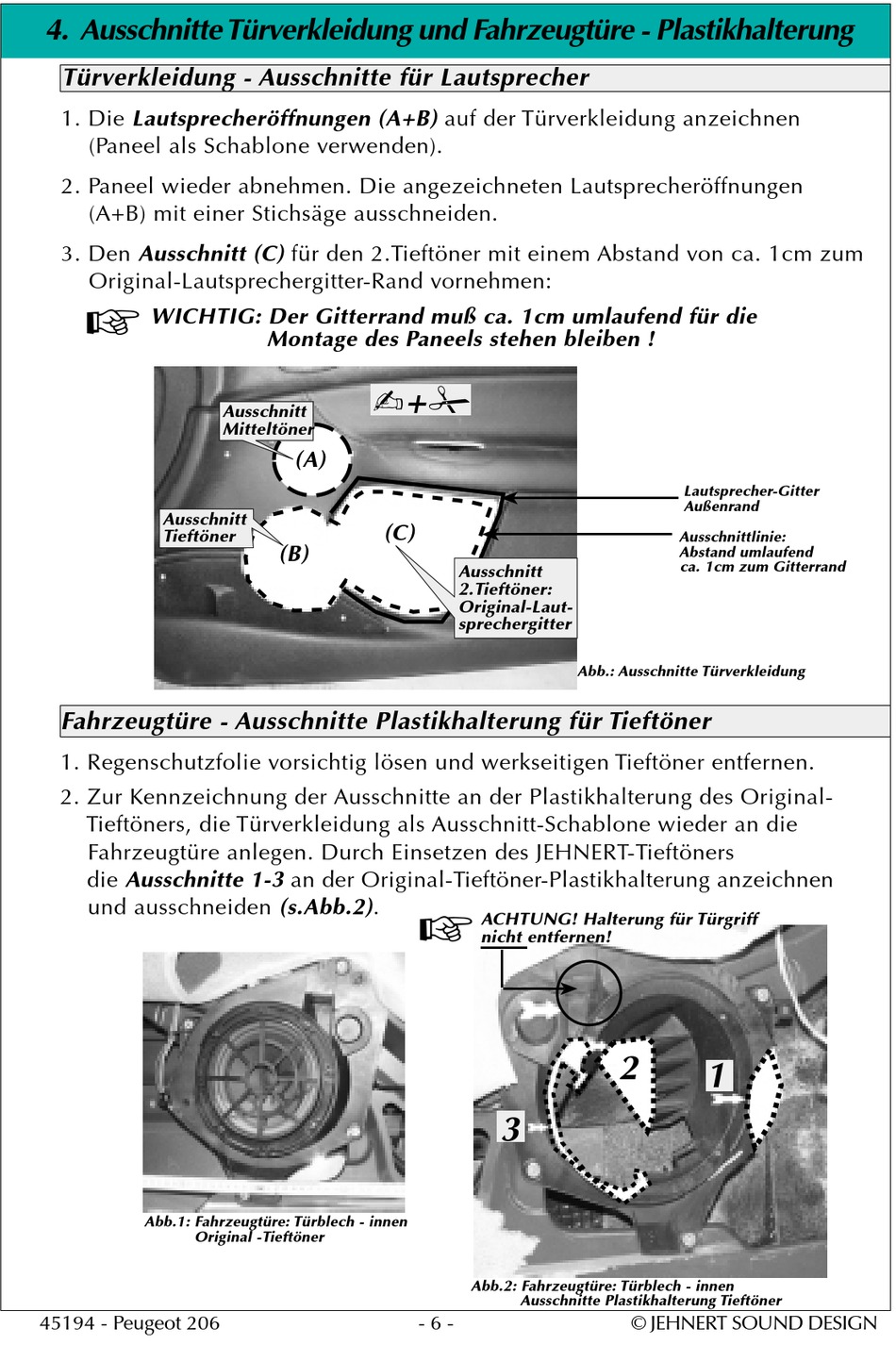

4. Ausschnitte Türverkleidung und Fahrzeugtüre - Plastikhalterung
Türverkleidung - Ausschnitte für Lautsprecher
1. Die Lautsprecheröffnungen (A+B) auf der Türverkleidung anzeichnen
(Paneel als Schablone verwenden).
2. Paneel wieder abnehmen. Die angezeichneten Lautsprecheröffnungen
(A+B) mit einer Stichsäge ausschneiden.
3. Den Ausschnitt (C) für den 2.Tieftöner mit einem Abstand von ca. 1cm zum
Original-Lautsprechergitter-Rand vornehmen:
�
WICHTIG: Der Gitterrand muß ca. 1cm umlaufend für die
Ausschnitt
Tieftöner
Fahrzeugtüre - Ausschnitte Plastikhalterung für Tieftöner
1. Regenschutzfolie vorsichtig lösen und werkseitigen Tieftöner entfernen.
2. Zur Kennzeichnung der Ausschnitte an der Plastikhalterung des Original-
Tieftöners, die Türverkleidung als Ausschnitt-Schablone wieder an die
Fahrzeugtüre anlegen. Durch Einsetzen des JEHNERT-Tieftöners
die Ausschnitte 1-3 an der Original-Tieftöner-Plastikhalterung anzeichnen
und ausschneiden (s.Abb.2).
Abb.1: Fahrzeugtüre: Türblech - innen
Original -Tieftöner
45194 - Peugeot 206
Montage des Paneels stehen bleiben !
✍+
Ausschnitt
Mitteltöner
(A)
(C)
(B)
Ausschnitt
2.Tieftöner:
Original-Laut-
sprechergitter
Abb.: Ausschnitte Türverkleidung
�
ACHTUNG! Halterung für Türgriff
nicht entfernen!
3
Abb.2: Fahrzeugtüre: Türblech - innen
Ausschnitte Plastikhalterung Tieftöner
- 6 -
Lautsprecher-Gitter
Außenrand
Ausschnittlinie:
Abstand umlaufend
ca. 1cm zum Gitterrand
2
1
© JEHNERT SOUND DESIGN
