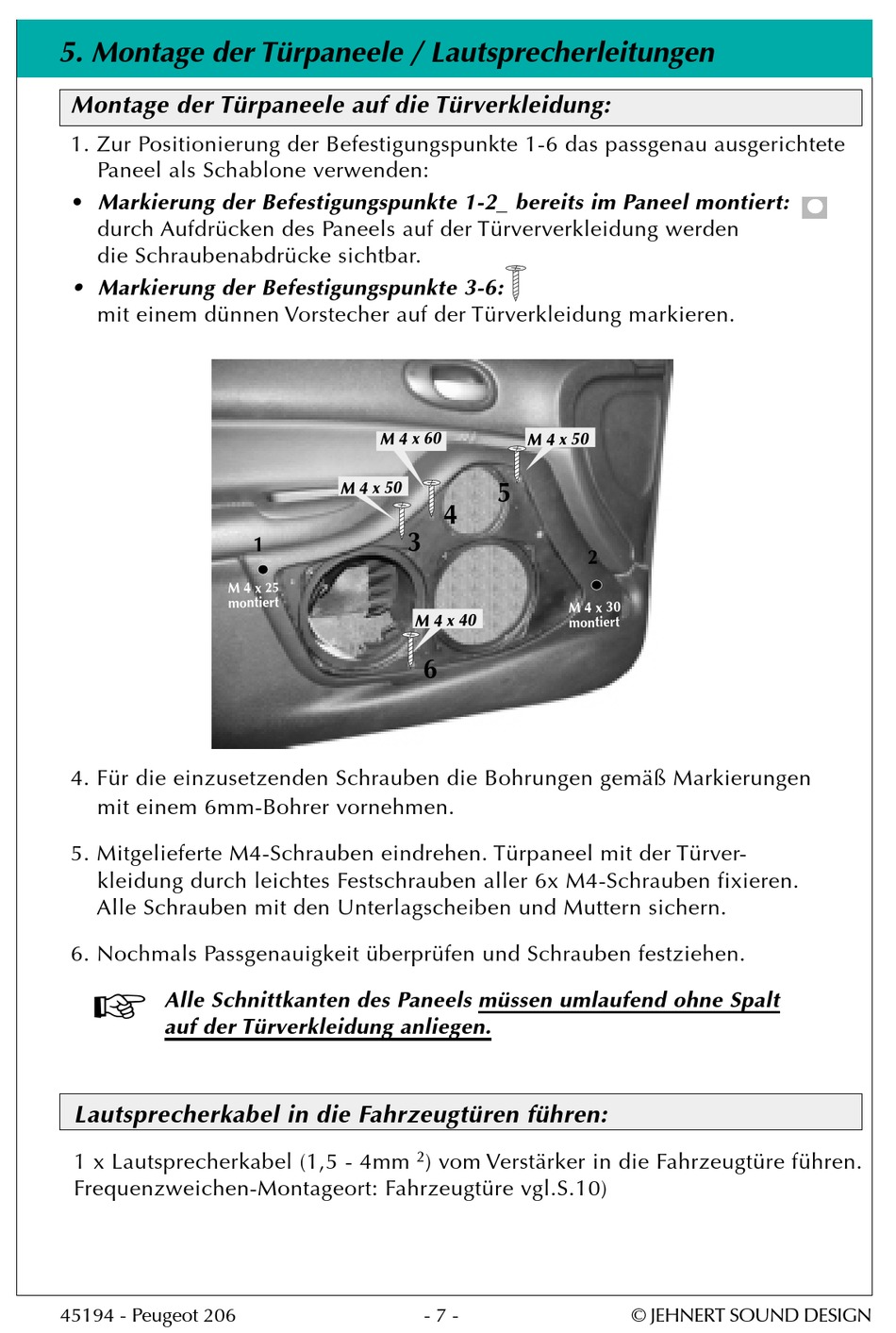

5. Montage der Türpaneele / Lautsprecherleitungen
Montage der Türpaneele auf die Türverkleidung:
1. Zur Positionierung der Befestigungspunkte 1-6 das passgenau ausgerichtete
Paneel als Schablone verwenden:
• Markierung der Befestigungspunkte 1-2_ bereits im Paneel montiert:
durch Aufdrücken des Paneels auf der Türververkleidung werden
die Schraubenabdrücke sichtbar.
• Markierung der Befestigungspunkte 3-6:
mit einem dünnen Vorstecher auf der Türverkleidung markieren.
4. Für die einzusetzenden Schrauben die Bohrungen gemäß Markierungen
mit einem 6mm-Bohrer vornehmen.
5. Mitgelieferte M4-Schrauben eindrehen. Türpaneel mit der Türver-
kleidung durch leichtes Festschrauben aller 6x M4-Schrauben fixieren.
Alle Schrauben mit den Unterlagscheiben und Muttern sichern.
6. Nochmals Passgenauigkeit überprüfen und Schrauben festziehen.
�
Alle Schnittkanten des Paneels müssen umlaufend ohne Spalt
auf der Türverkleidung anliegen.
Lautsprecherkabel in die Fahrzeugtüren führen:
1 x Lautsprecherkabel (1,5 - 4mm
Frequenzweichen-Montageort: Fahrzeugtüre vgl.S.10)
45194 - Peugeot 206
2
) vom Verstärker in die Fahrzeugtüre führen.
- 7 -
© JEHNERT SOUND DESIGN
