8. Frequenzweichenmontage + Lautsprecheranschluss
8. Frequenzweichenmontage + Lautsprecheranschluss
8.1. Frequenzweichen vorverkabeln - vgl. Abb. Seite 11.
8.2. Frequenzweiche im Hohlraum zwischen Türpaneel und Türverkleidung
(hinter dem Paneel) ohne Gehäuse, mit Schaumstoff umwickelt * einschieben
und festen Sitz sicherstellen.
�
*WICHTIG: Platine vor Feuchtigkeit schützen und darauf achten,
dass die Platine nicht an Metallteilen anliegt - Kurzschlussgefahr !
8.3. Tief- und Mitteltöner einsetzen und alle Lautsprecher mit der
Frequenzweiche verkabeln (Paralell-Schaltung):
Hinweis: Bevor alle Tieftöner an die Frequenzweiche angeschlossen werden,
Nachdem alle Tieftöner an die Frequenzweiche angeschlossen
sind, sollte die Polarität aller Tieftöner an einer 9-Volt-Batterie
sollte die Polarität aller Tieftöner an einer 9 Volt-Batterie
überprüft werden (an Weicheneingangskabel auf Endstufenseite).
überprüft werden:
Pol des FW-Eingang
Pol des FW-Eingang
Alle Tieftöner müssen bei dieser Überprüfung gleichmäßig ausschwingen!
�
Ein verpolter Tieftöner kann die gesamte Basswiedergabe
45194 - Peugeot 206

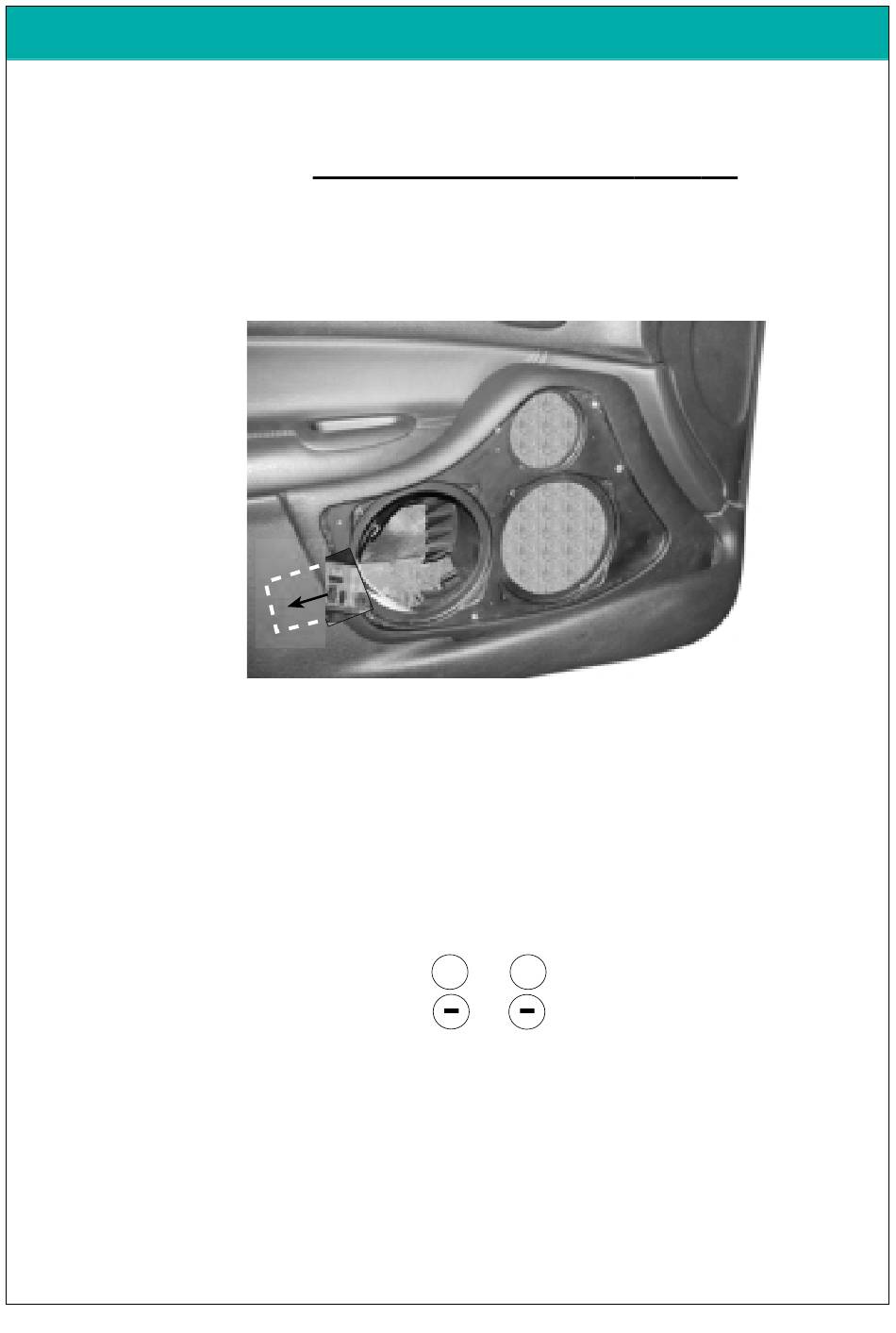

Abb.: Positionierung Frequenzweiche
aufheben!
✚
✚
an
von 9 V Batterie
an
von 9 V Batterie
