Teil 3 Einsatz
Aufwärtszähler
Gate 0/1 (IN1)
B 0/1 (IN3)
A 0/1 (IN2)
Zähler 0/1
Abwärtszähler
Gate 0/1 (IN1)
B 0/1 (IN3)
A 0/1 (IN2)
Zähler 0/1
3-58
Der Zähler wird um 1 inkrementiert, wenn bei steigender Flanke des
Signals A der Eingang B auf LOW liegt, oder bei fallender Flanke von A
der Eingang B auf HIGH liegt.

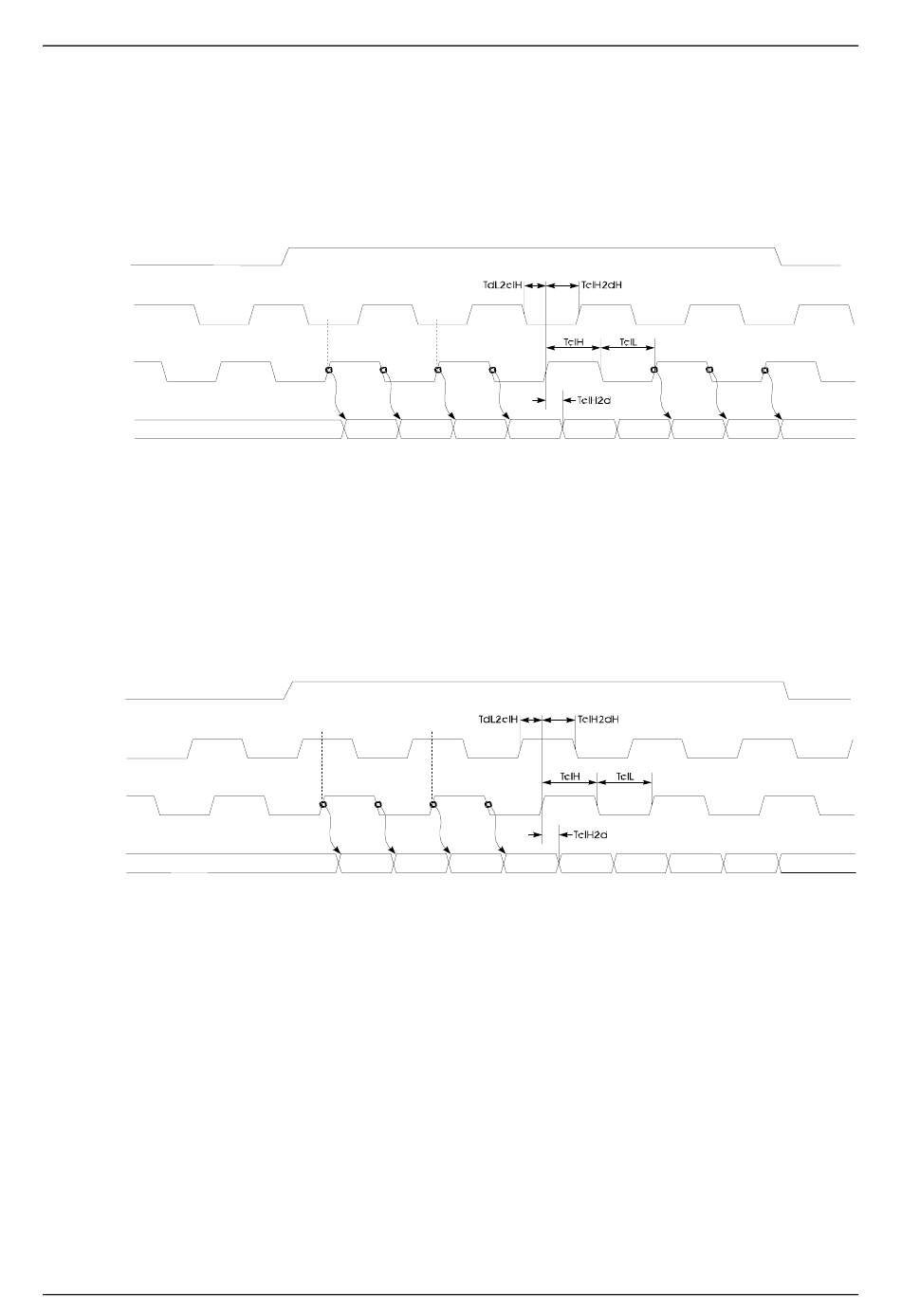

Timing-Diagramm am Beispiel von Zähler 0/1:
00000007
00000008
00000009
Der Zähler wird um 1 dekrementiert, wenn bei steigender Flanke des
Signals A der Eingang B auf HIGH liegt, oder bei fallender Flanke von A
der Eingang B auf LOW liegt.
Timing-Diagramm am Beispiel von Zähler 0/1:
FFFFFFFF
FFFFFFFE FFFFFFFD FFFFFFFC FFFFFFFB
