Teil 3 Einsatz
Mode 6
Pulsmessung,
Pulse LOW, 50kHz
mit Richtungs-
angabe

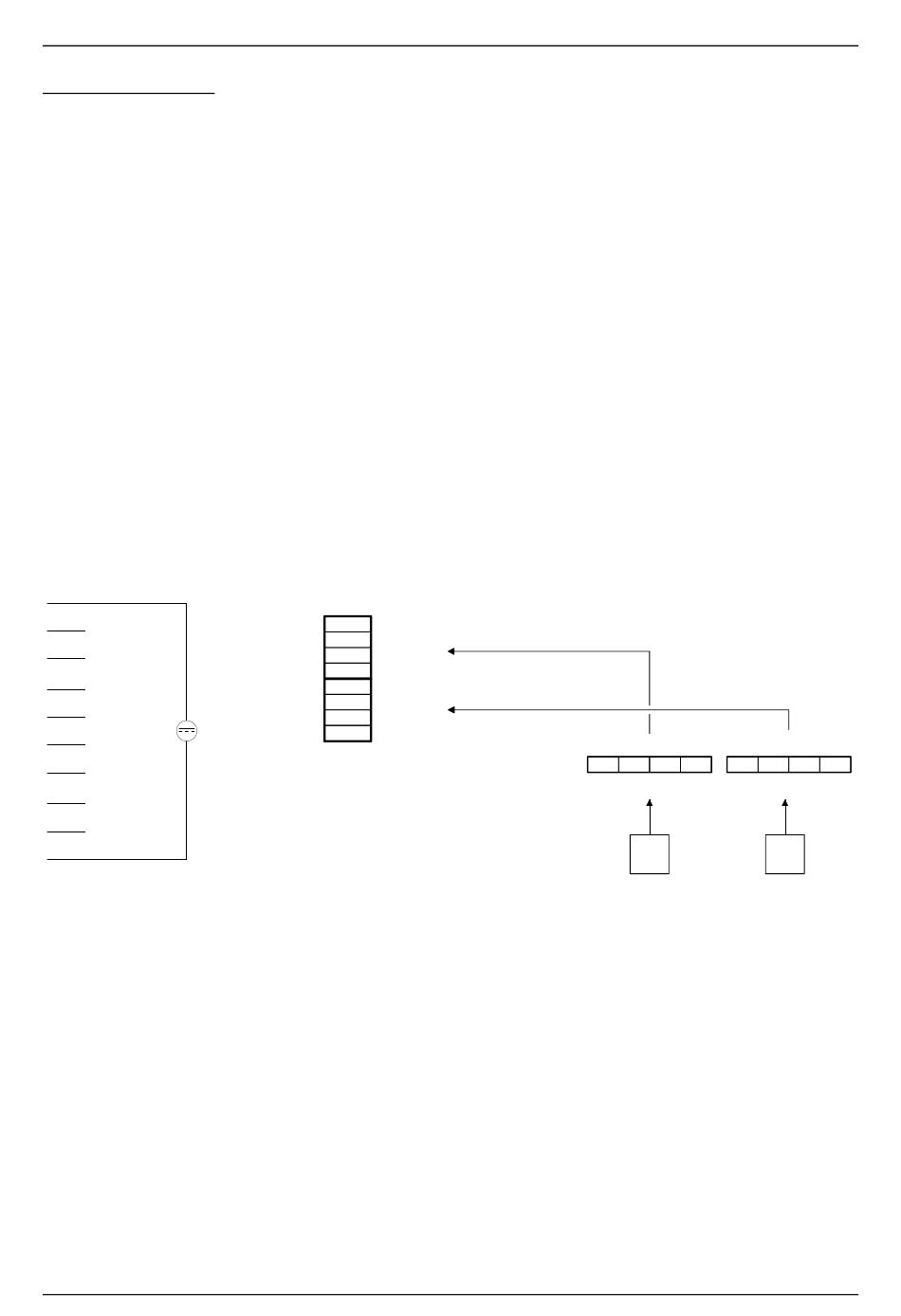

Anschlussbelegung
Zählerzugriff
1
L+
2
IN1 (RES 0/1)
3
IN2 (PULSE 0/1)
4
IN3 (DIR 0/1)
5
Out 0
DC 24V
6
IN4 (RES 2/3)
7
IN5 (PULSE 2/3)
8
IN6 (DIR 2/3)
9
Out 1
10
M
3-26
Die Pulsbreite eines am PULSE-Eingang eingespeisten Signals wird mit
einer internen Zeitbasis gemessen. Der Messvorgang startet mit der
fallenden Flanke des Eingangssignals und endet mit der steigenden. Die
steigende Flanke des Messsignals speichert die Pulsbreite in der Einheit
20µs (entspricht Fref = 50kHz) als Ergebnis, welches dann ausgelesen
werden kann.
Der Eingang DIR bestimmt die Zählrichtung des Zählers. Wird DIR auf
LOW gesetzt zählt der Messzähler aufwärts. Bei HIGH wird abwärts ge-
zählt.
RES muss während des Zählvorgangs auf LOW liegen. Ein HIGH-Pegel
löscht den Zähler.
Mit steigender Flanke des Signals Pulse steht ein Ergebnis im DA-Bereich
zur Verfügung; das Ergebnis bliebt bis zum nächsten neuen Ergebnis
stehen.
Die Signale Out 0 bzw. Out 1 werden nicht beeinflusst.
Daten von Modul
00h
DA0
01h
DA1
Zähler 0/1
02h
DA2
03h
DA3
04h
DA4
05h
DA5
Zähler 2/3
06h
DA6
07h
DA7
Handbuch VIPA System 200V
Zähler 0/1 (Kanal 1)
0
1
2
F
ref
HB97D - FM - RD_250-1BA00 - Rev. 13/02
Zähler 2/3 (Kanal 2)
3
4
5
6
7
50kHz
50kHz
F
ref
