Teil 3 Einsatz
Mode 19
Periodendauer-
messung mit
Gate-Ausgang

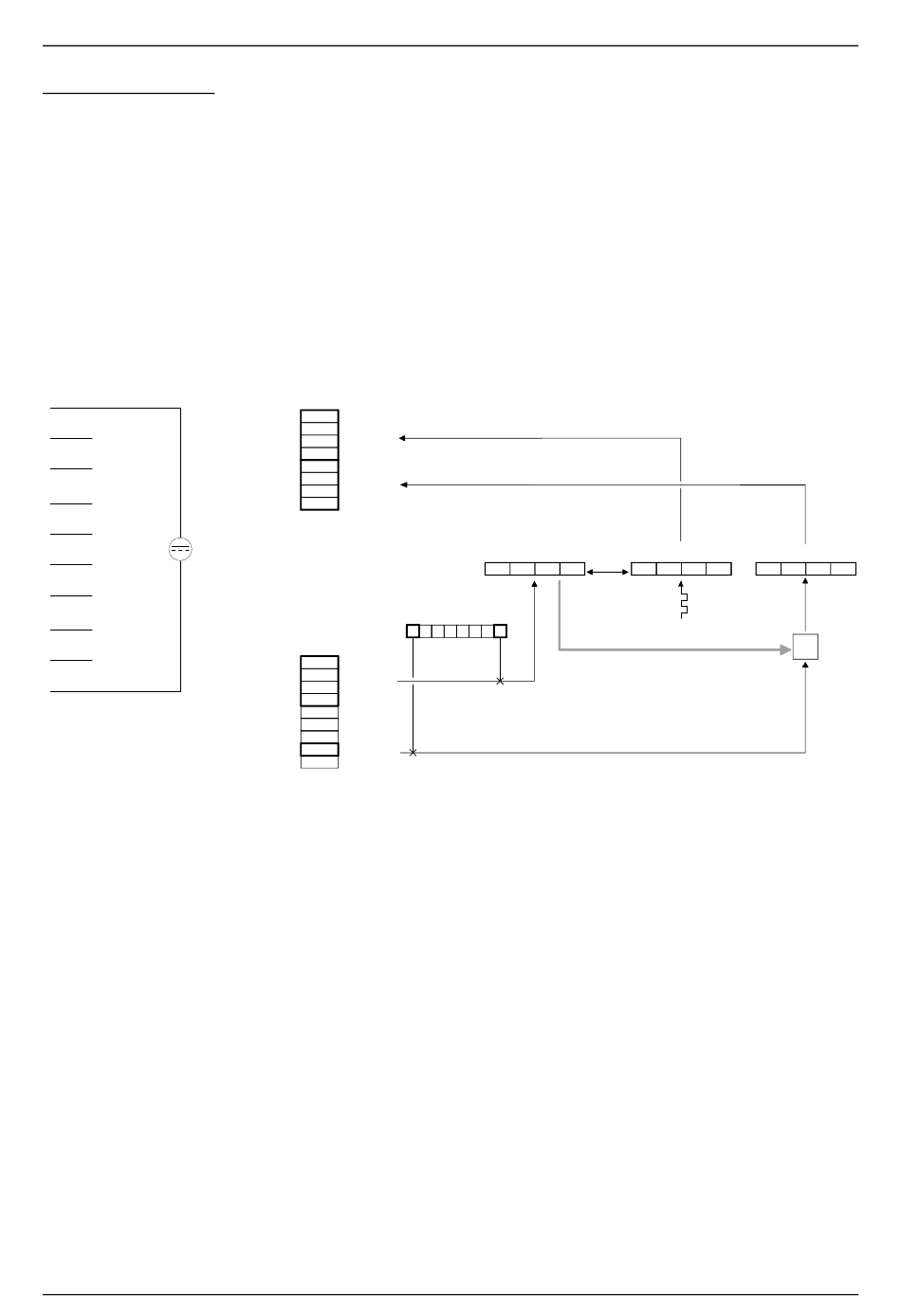

Anschlussbelegung
Zählerzugriff
1
L+
2
IN1 (RES)
3
IN2 (CLK)
4
IN3 (Start)
5
Out 0
DC 24V
6
IN4 (Stop)
7
n.c.
8
n.c.
9
Out 1
10
M
3-24
Der Mode 19 hat den gleichen Funktionsumfang wie Mode 17. Er
unterscheidet sich aber in der Ansteuerung von OUT 0 und OUT 1. OUT 0
wird im Gegensatz zum Mode 17 erst aktiviert, wenn der Zählvorgang
beginnt und deaktiviert, wenn der Zählvorgang endet, d.h. OUT 0 zeigt den
Zustand des internen Gates an. OUT 1 zeigt den Gate-Zustand invers an.
Dieser Modus ist mit anderen Modi nicht kombinierbar!
Daten von Modul
00h
DA0
01h
DA1
Zähler 0/1
02h
DA2
03h
DA3
04h
DA4
05h
DA5
Zähler 2/3
06h
DA6
07h
DA7
Daten an Modul
00h
DE0
01h
DE1
Compare
02h
DE2
03h
DE3
04h
DE4
05h
DE5
06h
DE6
07h
DE7
Parameter
08h
Control
Referenzfrequenz
0 : 10 MHz
1 : 1 MHz
2 : 100 kHz
3 : 10 kHz
Compare (Anzahl)
0
1
2
3
Control
7
6
5
4
3
2
1
0
HB97D - FM - RD_250-1BA00 - Rev. 13/02
Handbuch VIPA System 200V
Zähler 0/1
Zähler 2/3
Vergleich
0
1
2
3
CLK
Gate-Zeit
0
1
2
3
F
ref
