Aufwärtszähler
↑
Gate/R 0/1 (IN1)
DIR 0/1 (IN3)
CLK 0/1 (IN2)
Zähler 0/1
Abwärtszähler
↑
Gate/R 0/1 (IN1)
DIR 0/1 (IN3)
CLK 0/1 (IN2)
Zähler 0/1
HB97D - FM - RD_250-1BA00 - Rev. 13/02
Durch einen LOW-Pegel am Eingang DIR im Mode 27 wird der Zähler als
Aufwärtszähler eingestellt.

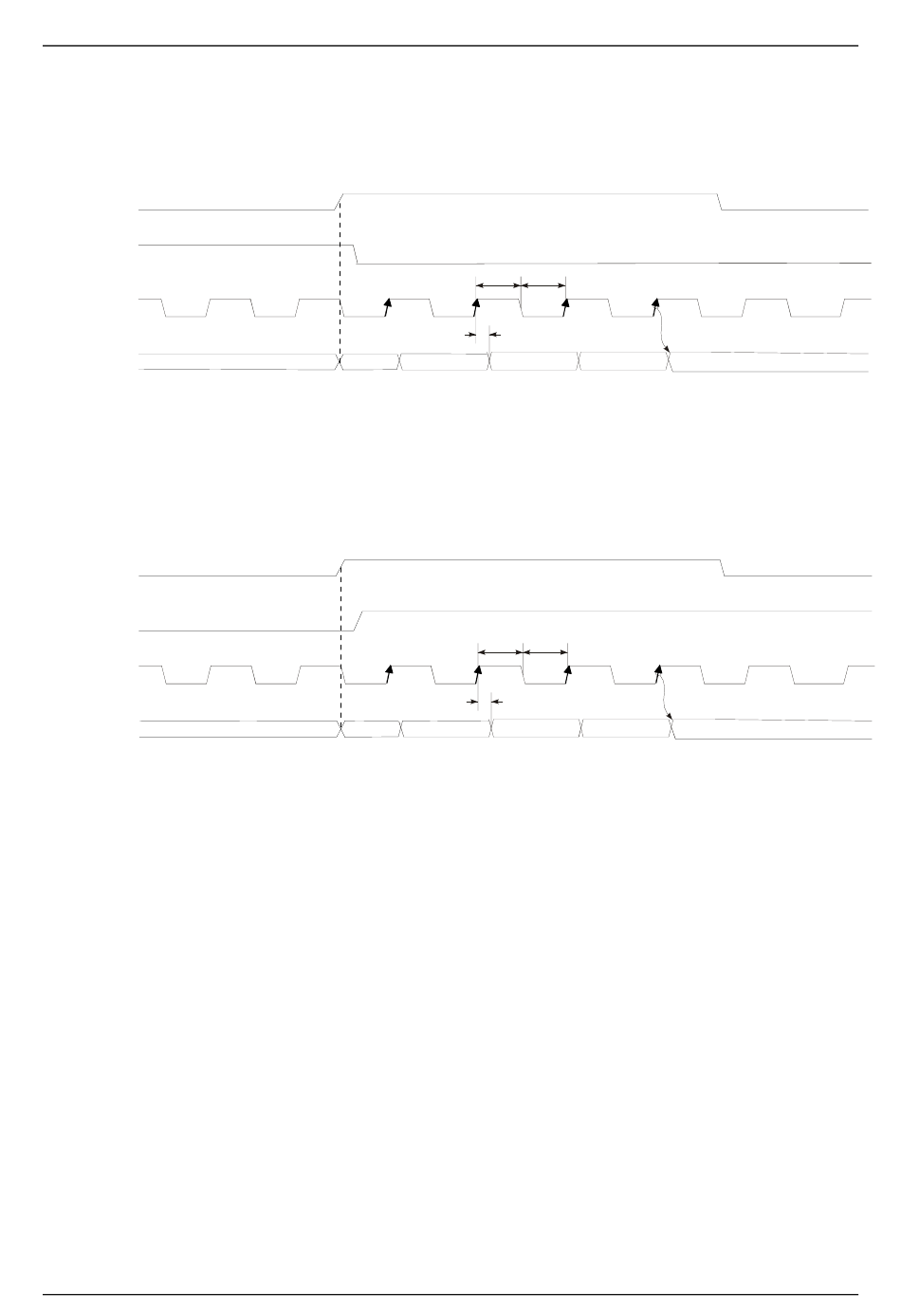

Timing-Diagramm am Beispiel von Zähler 0/1:
Reset
xxxx
0000
Durch einen HIGH-Pegel am Eingang DIR im Mode 27 wird der Zähler als
Abwärtszähler eingestellt.
Timing-Diagramm am Beispiel von Zähler 0/1:
Reset
0000
xxxx
Tt0H
Tt0L
TclH2d
0000 0001
0000 0002
Tt0H
Tt0L
TclH2d
FFFF FFFE
FFFF FFFF
Teil 3 Einsatz
0000 0003
0000 0004
FFFF FFFD
FFFF FFFC
