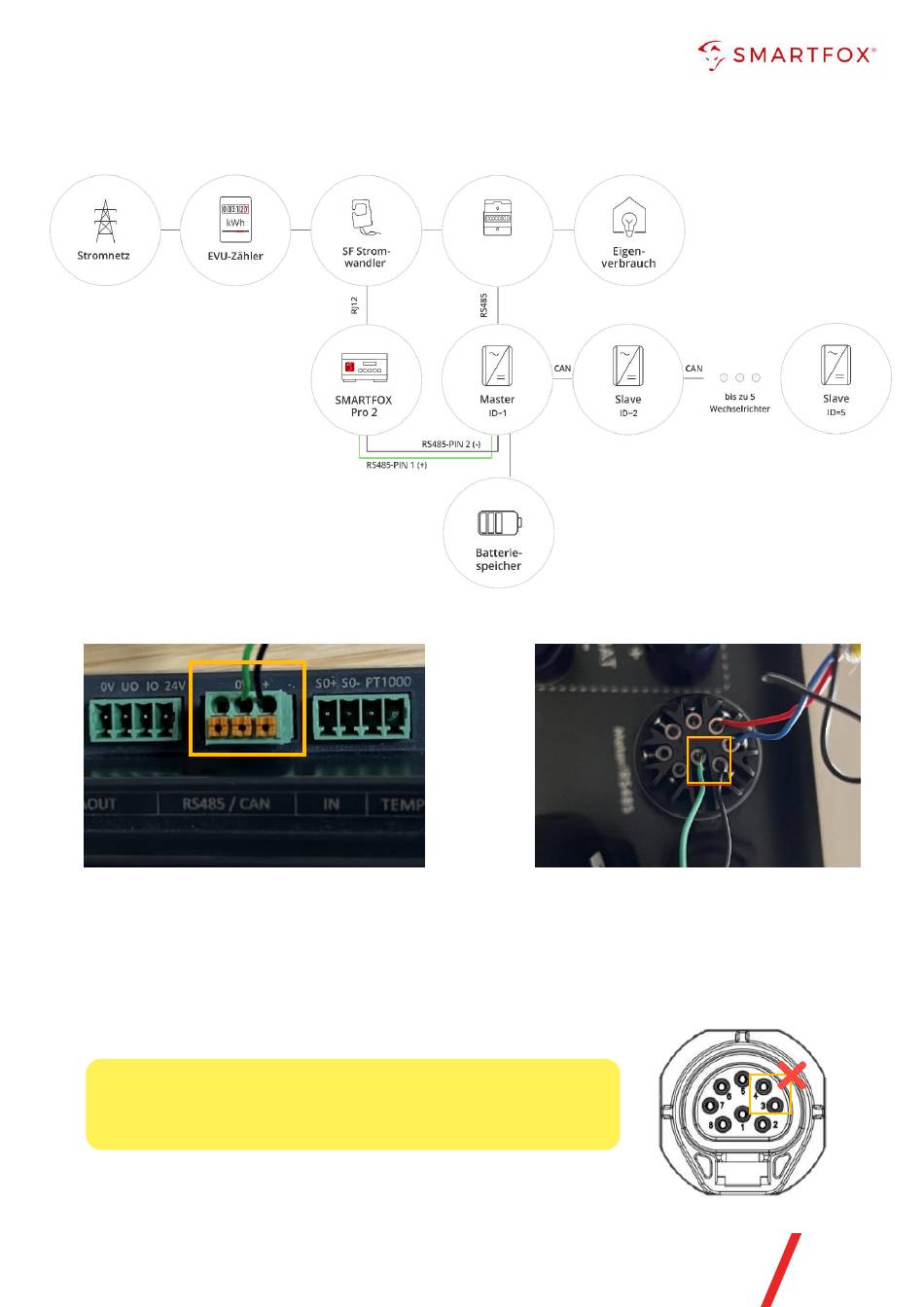

2.1 Anschlussschema

Steckerbelegung Smartfox
Für den Anschluss wird ein verdrilltes Adernpaar (z.B. CAT6) verwendet.
Ein Draht (z.B. grün) wird vom RS485+ Kontakt des SMARTFOX mit Pin 1 (485A oder Logger 485A) des
Wechselrichters verbunden. Der zweite Draht (z.B. schwarz) vom RS485- Kontakt des SMARTFOX mit Pin 2
(485B oder Logger 485B) des Wechselrichters.
Hinweis! Pins 3 & 4 am Wechselrichter sind zur Kommunikation mit dem
Energy Meter reserviert und können nicht zur Kommunikation mit dem
SMARTFOX Energiemanager genutzt werden
Sonnenkraft
Zähler
Steckerbelegung Sonnenkraft
