- Seite 1 SMARTFOX & Sonnenkraft Wechselrichter Anleitung V1.2-12.2023...
- Seite 2 Inhaltsverzeichnis Produktübersicht Anschluss (Hybrid) Anschlussschema Einstellungen am Wechselrichter Einstellungen am SMARTFOX Anschluss (Strangwechselrichter) Einstellungen am SMARTFOX Notizen Version Datum Beschreibung V1.0 04.12.2023 BZ: Erstellung Anleitung V1.1 12.12.2023 WG: Edit V1.2 13.12.2023 WG: Edit RS485-Menü Wir haben den Inhalt dieser Dokumentation auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

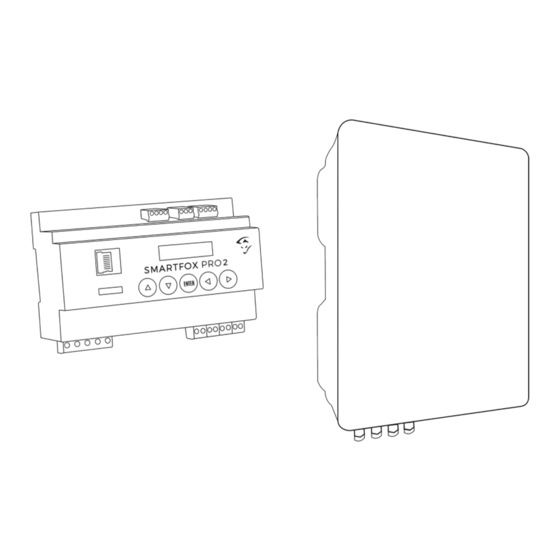

- Seite 3 1. Produktübersicht Nachfolgende Anleitung erklärt die Anbindung und Parametrierung von Sonnenkraft Wechselrichter & Batteriesysteme zur Integration der PV-Daten & Batteriedaten in das SMARTFOX-Monitoring. Erforderliche Komponenten • SMARTFOX Pro / Pro 2, inkl. Stromwandler 80A Pro: Softwarestand EM2 00.01.07.02 oder höher Pro 2: Softwarestand EM3 00.01.07.02 oder höher...
- Seite 4 „Zähler / RS485“ Es können bis zu 5 Wechselrichter gleichzeitig ausgelesen werden. Diese können via „Daisy-Chain-Verfahren“ angeschlossen werden. Dabei gilt ein Wechselrichter als „Master-Wechselrichter“, an dem der SMARTFOX via RS485 angeschlossen wird. Alle anderen Wechselrichter kommunizieren mit dem „Master-Wechselrichter“ über die CAN-Schnittstelle. Es kann eine Batterie an den Master-Wechselrichter angeschlossen werden. Der Energiemanager unterscheidet die Wechselrichter anhand der vergebenen Modbus-Adressen (ID).
- Seite 5 Für den Anschluss wird ein verdrilltes Adernpaar (z.B. CAT6) verwendet. Ein Draht (z.B. grün) wird vom RS485+ Kontakt des SMARTFOX mit Pin 1 (485A oder Logger 485A) des Wechselrichters verbunden. Der zweite Draht (z.B. schwarz) vom RS485- Kontakt des SMARTFOX mit Pin 2 (485B oder Logger 485B) des Wechselrichters.
- Seite 6 2.2 Einstellungen am Wechselrichter 1. Sonnenkraft Eingabe Knopf drücken 2. Option “Einstellungen” auswählen 3. Passwort eingeben (Standard: „0000“) 4. Option „Kommunikation“ auswählen 5. Option „RS485“ auswählen 6. Gewünschte Modbus Adresse einstellen (Standard = 247)
- Seite 7 2.3 Einstellungen am SMARTFOX 1. Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren 2. Benutzername & Passwort eingeben und auf Anmelden klicken 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen.
- Seite 8 7. Wird eine Batterie oder mehrere Wechselrichter hinzugefügt, entsprechende Lizenzen im Lizenz-Menü freischalten. Hinweis! 1x Wechselrichter kann ohne Lizenz hinzugefügt werden 8. Geräteparametrierung öffnen 9. Menüpunkt „Wechselrichter“ wählen 10. Auf das Plus-Symbol klicken, um einen neuen Wechselrichter hinzuzufügen 11. Modell „SONNENKRAFT Hybrid RTU“ wählen 12.
- Seite 9 16. Im Menü „Batterie“ prüfen, ob die Batterie „SONNENKRAFT HYBRID RTU“ ausgewählt wurde oder bei Bedarf selbstständig setzen.
- Seite 10 17. Optional: Farbe wählen, mit der die Lade/Entladeleistung in den Diagrammen dargestellt wird 18. Optional: Farbe wählen, mit der der SOC in den Diagrammen dargestellt wird. 19. Im Menü „RS485/CAN“ prüfen, ob die Funktion „Wechselrichter SONNENKRAFT“ ausgewählt wurde oder bei Bedarf selbständig setzen. Sonnenkraft...
- Seite 11 20. Das Wechselrichter- / Batteriesystem ist nun mit SMARTFOX gekoppelt. Die PV- und Batteriedaten werden am Gerät dargestellt.
- Seite 12 Für den Anschluss wird ein verdrilltes Adernpaar (z.B. CAT6) verwendet. Ein Draht (z.B. rot) wird vom RS485+ Kontakt des SMARTFOX mit Pin 21 (RS485 A) des SMARTFOX Energy Meters verbunden. Der zweite Draht (z.B. blau) vom RS485- Kontakt des SMARTFOX mit Pin 20 (RS485B) des...
- Seite 13 3.1 Einstellungen am SMARTFOX 1. Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren 2. Benutzername & Passwort eingeben und auf Anmelden klicken 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen.
- Seite 14 7. Geräteparametrierung öffnen 8. Untermenü „Externe Zähler“ wählen. 9. Auf das Plus-Symbol klicken, um einen neuen Zähler hinzuzufügen 10. Bei Gerät im Dropdown SMARTFOX Energy Meter RS485 auswählen...
- Seite 15 11. Der Inbetriebnahme Assistent öffnet sich. Die Konfiguration starten 12. Die aktuelle Adresse (ID) des Zählers eintragen. Werkseinstellung ID=1, keine Änderung erforderlich. Dem Zähler wird durch die Konfiguration automatisch eine neue ID zugewiesen. Der Zähler am Platz 1 erhält die ID=101, Zähler 2 ID=102 … Zähler 5 ID=105.
- Seite 16 War die Konfiguration der Bus Adresse (ID) erfolgreich, können die weiteren Einstellungen getätigt werden 16. Unter Ziel für Werte „WR1 – WR5“ auswählen 17. Über die Einstellung „Bezug / Lieferung“ kann die Zählrichtung geändert werden, sollte beim Anschluss des Zählers der Ein- & Ausgang vertauscht worden sein 18.
- Seite 17 22. Es kann eine Farbe gewählt werden, mit der der Wechselrichter in den Diagrammen angezeigt werden soll 23. Mit „OK“ Einstellungen bestätigten 24. Die Messwerte können nun in den Charts abgelesen werden...
