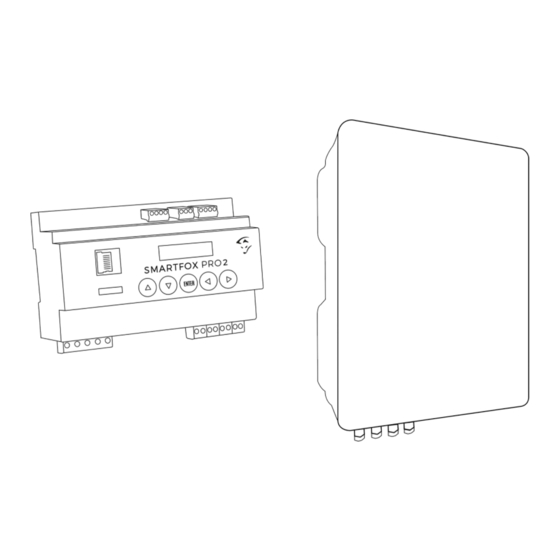

- Seite 1 SMARTFOX & SMA Wechselrichter Anleitung V1.2-01.2024...
- Seite 2 PV-Wechselrichter auslesen (neue Generation) Einstellungen am Wechselrichter (Sunny Tripower X / Sunny Tripower CORE2 / Sunny Tripower Smart Energy) Einstellungen am SMARTFOX Hybrid: Batterie auslesen PV-Wechselrichter auslesen (alte Generation) Einstellungen am Wechselrichter (Sunny Boy / Sunny Tripower STP / Sunny Island)
- Seite 3 Version Datum Beschreibung V1.0 25.09.2022 BZ: Erstellung Anleitung V1.1 05.10.2022 TF: Ergänzung ältere Modelle V1.2 29.01.2024 Wir haben den Inhalt dieser Dokumentation auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen, verbleibende Fehler und Auslassungen nicht ausge- schlossen werden, sodass wir für dadurch eventuell entstandene Schäden keine Haftung übernehmen.
- Seite 4 1. Produktübersicht Nachfolgende Anleitung erklärt die Anbindung und Parametrierung von SMA Wechselrichter & Batteriesystemen zur Integration der PV-Daten & Batteriedaten in das SMARTFOX-Monitoring. Erforderliche Komponenten SMARTFOX Pro / Pro 2, inkl. Stromwandler 80A • Pro: Softwarestand EM2 00.01.07.xx oder höher Pro 2: Softwarestand EM3 00.01.07.xx oder höher...
- Seite 5 SMA Sunny Boy Serie • − ODER − SMA Sunny Island Serie • Keine Batterieanzeige möglich! − ODER − SMA Tripower STP Serie • Optionale Komponenten SMARTFOX Softwarelizenz für Batteriespeicher Art. Nr. 0791732486599 SMARTFOX Softwarelizenz für Wechselrichter Art. Nr. 0791732486445...
- Seite 6 2. Anschluss...
- Seite 7 3. PV-Wechselrichter auslesen (neue Generation) 3.1 Einstellungen am Wechselrichter (Sunny Tripower X / Sunny Tripower CORE2 / Sunny Tripower Smart Energy) Die nachfolgenden Punkte beschreiben nur die zur Kommunikation erforderlichen Einstellungen. Die grund- legende Inbetriebnahme und Details zu den Parametern finden Sie in der SMA-Installationsanleitung. 1.
- Seite 8 13. Blauen Knopf oben rechts wählen 14. „Gerätekonfiguration“ öffnen 15. Unter Reiter „Ethernet“ die Automatische Konfiguration eingeschaltet auf Nein setzen 16. Für das Netzwerk passende statische IP-Adresse vergeben Hinweis! Die IP-Einstellung zeigt ein Beispiel. Die Parameter variieren je nach Netzwerk und können nicht direkt übernommen werden.
- Seite 9 3.2 Einstellungen am SMARTFOX 1. Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren. 2. Benutzername & Passwort eingeben und auf Anmelden klicken. 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen. 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen.
- Seite 10 7. Wird eine Batterie oder mehrere Wechselrichter hinzugefügt, entsprechende Lizenzen im Lizenz-Menü freischalten. Hinweis! 1x Wechselrichter kann ohne Lizenz hinzugefügt werden 8. Geräteparametrierung öffnen. 9. Menüpunkt „Wechselrichter“ wählen. 10. Auf das Plus-Symbol klicken, um einen neuen Wechselrichter hinzuzufügen. 11. Modell „SMA“, „SMA Sunny Tripower Core 2“, „SMA Sunny Tripower X“, oder „SMA Hybrid Tripower Smart Energy“, je nach installiertem Wechselrichter wählen.
- Seite 11 16. Optional: Ist der Modbus Port am Wechselrichter aktiviert, kann die IP-Adresse vom SMARTFOX Pro automatisch gefunden werden. Ist der IP-Scan aktiviert, muss am Wechselrichter keine statische IP- Adresse vergeben werden. Hinweis! Es wird empfohlen, den IP-Scan zu deaktivieren und am Wechselrichter eine statische IP-Adresse zu hinterlegen 17.
- Seite 12 3.3 Hybrid: Batterie auslesen 19. Untermenü „Batterie“ wählen 20. Das Batteriemodell „SMA HYBRID Tripower Smart Energy“ wird automatisch gewählt, wenn das passende Wechselrichter Modell eingetragen ist. 21. Falls nicht bereits ausgewählt im Dropdown Menü „SMA HYBRID Tripower Smart Energy“ auswählen. 22.
- Seite 13 25. Das Wechselrichter- / Batteriesystem ist nun mit SMARTFOX gekoppelt. Die PV- und Batteriedaten werden am Gerät dargestellt.
- Seite 14 4. PV-Wechselrichter auslesen (alte Generation) 4.1 Einstellungen am Wechselrichter (Sunny Boy / Sunny Tripower STP / Sunny Island) Die nachfolgenden Punkte beschreiben nur die zur Kommunikation erforderlichen Einstellungen. Die grund- legende Inbetriebnahme und Details zu den Parametern finden Sie in der SMA-Installationsanleitung Sollte auf dem Wechselrichter eine ältere Softwareversion installiert sein, muss ein Update durchgeführt werden.
- Seite 15 2. Im Sunny Explorer „Einstellungen“ öffnen. 3. Untermenü „Analgenkommunikation wählen“ 4. Den Punkt „Automatische Konfiguration eingeschaltet“ auf „Nein“ setzen, damit am Wechselrichter eine statische IP-Adresse vergeben werden kann. 5. Für das Netzwerk passende, freie statische IP und Netzwerkkonfiguration einstellen. Hinweis! Bei den gezeigten Adressen handelt es sich um Beispiele, die Parameter müssen entsprechend dem Netzwerk vor Ort angepasst werden.
- Seite 16 7. Unit ID nach bedarf vergeben (Werkseinstellung Unit ID=3) Hinweis! Bei den älteren SMA-Modellen entspricht die Unit ID nicht der Modbus Adresse! Die am SMARTFOX einzustellende Modbus Adresse errechnet sich aus der Unit ID + 123 Beispiel: (Unit ID=3) + (123) = (Modbus Adresse=126) 8.
- Seite 17 4.2 Einstellungen am SMARTFOX 1. Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren. 2. Benutzername & Passwort eingeben und auf Anmelden klicken. 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen. 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen.
- Seite 18 7. Wird eine Batterie oder mehrere Wechselrichter hinzugefügt, entsprechende Lizenzen im Lizenz-Menü freischalten. Hinweis! 1x Wechselrichter kann ohne Lizenz hinzugefügt werden 8. Geräteparametrierung öffnen. 9. Menüpunkt „Wechselrichter“ wählen. 10. Auf das Plus-Symbol klicken, um einen neuen Wechselrichter hinzuzufügen. 11. Modell „SMA“ wählen. 12.
- Seite 19 15. Die am Wechselrichter eingestellte Modbus Adresse eintragen. (Unit ID + Offset 123 = Modbus Adresse) Hinweis! Siehe Punkt 7 „Einstellungen am Wechselrichter“ 16. Optional: Ist der Modbus Port am Wechselrichter aktiviert, kann die IP-Adresse vom SMARTFOX Pro automatisch gefunden werden. Ist der IP-Scan aktiviert, muss am Wechselrichter keine statische IP- Adresse vergeben werden.
- Seite 20 5. Notizen …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………………………………………………………...
- Seite 21 Österreich / Europa Deutschland Hauptsitz: Niederlassung DE: DAfi GmbH ⏐ Niedernfritzerstraße 120 SMARTFOX GmbH ⏐ Wankelstraße 40 5531 Eben im Pongau ⏐ AUSTRIA 50996 Köln ⏐ GERMANY +43 (0)720 302 555 +49 (0)2236 48095-00 Mail support@smartfox.at Mail technik@smartfox.de www.smartfox.at...
