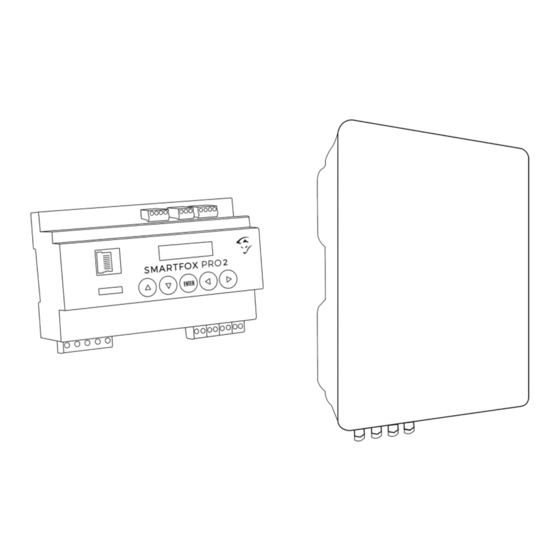

- Seite 1 SMARTFOX & Growatt Wechselrichter Anleitung V1.2-010.2023...
- Seite 2 Inhaltsverzeichnis Produktübersicht Anschluss Anschlussprinzip Einstellungen am Wechselrichter Einstellungen am SMARTFOX Notizen...
- Seite 3 Version Datum Beschreibung V1.0 25.09.2023 BZ: Erstellung Anleitung V1.1 10.10.2023 BZ: Überarbeitung Anleitung V1.2 10.10.2023 WG: Überarbeitung Anleitung Wir haben den Inhalt dieser Dokumentation auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen, verbleibende Fehler und Auslassungen nicht ausge- schlossen werden, sodass wir für dadurch eventuell entstandene Schäden keine Haftung übernehmen.
- Seite 4 1. Produktübersicht Nachfolgende Anleitung erklärt die Anbindung und Parametrierung von Growatt Wechselrichter & Batteriesystemen zur Integration der PV-Daten & Batteriedaten in das SMARTFOX-Monitoring. Erforderliche Komponenten • SMARTFOX Pro / Pro 2, inkl. Stromwandler 80A Pro: Softwarestand EM2 00.01.07.02 oder höher Pro 2: Softwarestand EM3 00.01.07.02 oder höher...
- Seite 5 Steckerbelegung SMARTFOX Steckerbelegung Growatt SPH Für den Anschluss am SMARTFOX wird der Draht von Pin 1 (z.B. T-568B = weiß/orange) mit dem RS485- Kontakt verbunden. Der Draht von Pin 5 (z.B. T-568B = weiß/blau) wird mit dem RS485+ Kontakt des...
- Seite 6 2.1 Anschlussprinzip...
- Seite 7 3. Einstellungen am Wechselrichter 1. Fünf Sekunden lang den „OK“ Knopf gedrückt halten 2. Option “Grundparameter” auswählen 3. Option “RS485 Addr” auswählen 4. Gewünschte Modbus Adresse einstellen (Standard = 2)
- Seite 8 4. Einstellungen am SMARTFOX 1. Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren 2. Benutzername & Passwort eingeben und auf Anmelden klicken 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen.
- Seite 9 7. Wird eine Batterie oder mehrere Wechselrichter hinzugefügt, entsprechende Lizenzen im Lizenz-Menü freischalten. Hinweis! 1x Wechselrichter kann ohne Lizenz hinzugefügt werden 8. Geräteparametrierung öffnen 9. Menüpunkt „Wechselrichter“ wählen 10. Auf das Plus-Symbol klicken, um einen neuen Wechselrichter hinzuzufügen 11. Modell „Growatt Hybrid“ wählen 12.
- Seite 10 16. Im Menü „Batterie“ prüfen, ob die Batterie „GROWATT HYBRID RTU“ ausgewählt wurde oder bei Bedarf selbstständig setzen.
- Seite 11 17. Optional: Farbe wählen, mit der die Lade/Entladeleistung in den Diagrammen dargestellt wird 18. Optional: Farbe wählen, mit der der SOC in den Diagrammen dargestellt wird. 19. Im Menü „RS485/CAN“ prüfen, ob die Funktion „Wechselrichter GROWATT“ ausgewählt wurde oder bei Bedarf selbständig setzen.
- Seite 12 20. Das Wechselrichter- / Batteriesystem ist nun mit SMARTFOX gekoppelt. Die PV- und Batteriedaten werden am Gerät dargestellt.
- Seite 13 5. Notizen …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………………………………………………………...
- Seite 14 Österreich / Europa Deutschland Hauptsitz: Niederlassung DE: DAfi GmbH ⏐ Niedernfritzerstraße 120 SMARTFOX GmbH ⏐ Wankelstraße 40 5531 Eben im Pongau ⏐ AUSTRIA 50996 Köln ⏐ GERMANY +43 (0)720 302 555 +49 (0)2236 48095-00 Mail support@smartfox.at Mail technik@smartfox.de www.smartfox.at...
