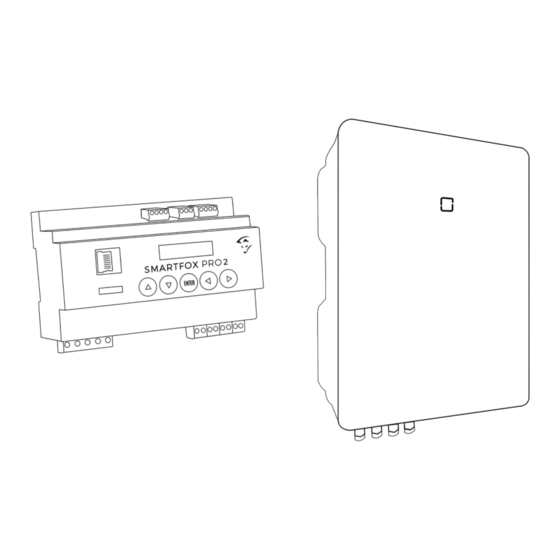

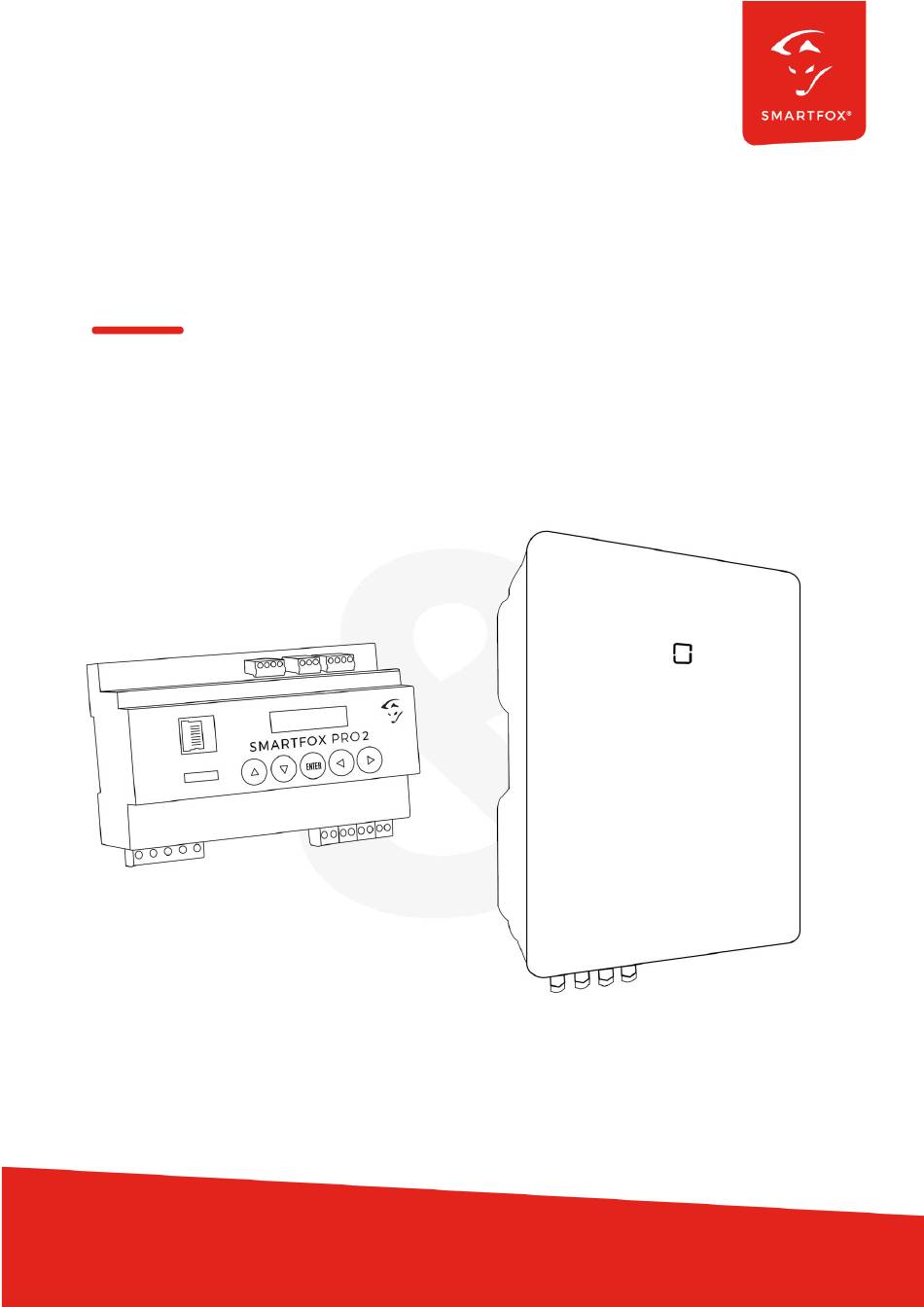

- Seite 1 SMARTFOX & Sofar Wechselrichter Anleitung V3.0-11.2023...
- Seite 2 Inhaltsverzeichnis Produktübersicht Anschluss Anschlussschema Einstellungen am Wechselrichter Einstellungen am SMARTFOX Notizen...
- Seite 3 Version Datum Beschreibung V1.0 25.09.2023 BZ: Erstellung Anleitung V2.0 06.11.2023 BZ: Überarbeitung Anleitung V3.0 06.11.2023 WG: Überarbeitung Anleitung Wir haben den Inhalt dieser Dokumentation auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. Dennoch können Abweichungen, verbleibende Fehler und Auslassungen nicht ausge- schlossen werden, sodass wir für dadurch eventuell entstandene Schäden keine Haftung übernehmen.
- Seite 4 1. Produktübersicht Nachfolgende Anleitung erklärt die Anbindung und Parametrierung von Sofar Wechselrichter & Batteriesystemen zur Integration der PV-Daten & Batteriedaten in das SMARTFOX-Monitoring. Erforderliche Komponenten • SMARTFOX Pro / Pro 2, inkl. Stromwandler 80A Pro: Softwarestand EM2 00.01.06.84 oder höher Pro 2: Softwarestand EM3 00.01.06.89 oder höher...
- Seite 5 Geräten erfolgt nach dem gleichen Prinzip. Es können bis zu 5 Wechselrichter gleichzeitig ausgelesen werden. Diese können via „Daisy-Chain-Verfahren“ angeschlossen werden. Dabei gilt ein Wechselrichter als „Master-Wechselrichter“, an dem der SMARTFOX via RS485 angeschlossen wird. Alle anderen Wechselrichter kommunizieren mit dem „Master-Wechselrichter“...
- Seite 6 2.1 Anschlussschema...
- Seite 7 Für den Anschluss wird ein verdrilltes Adernpaar (z.B. CAT6) verwendet. Ein Draht (z.B. rot) wird vom RS485+ Kontakt des Smartfox mit Pin 2 des Wechselrichters an der COM- Schnittstelle verbunden. Der zweite Draht (z.B. blau) vom RS485- Kontakt des SMARTFOX mit Pin 3 des Wechselrichters an der COM-Schnittstelle.
- Seite 8 3. Einstellungen am Wechselrichter 1. Zurück-Taste drücken, um in das Menü zu gelangen 2. „System Settings“ auswählen 3. Option „Communication Addr.“ wählen 4. Unter „Communication Addr.“ gewünschte Modbusaddresse (Standard = 001) eingeben 5. Unter „Baud Rate“ prüfen, ob 9600 pbs eingestellt sind. Ansonsten auf 9600 einstellen...
- Seite 9 4. Einstellungen am SMARTFOX 1. Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren 2. Benutzername & Passwort eingeben und auf Anmelden klicken 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen.
- Seite 10 7. Wird eine Batterie oder mehrere Wechselrichter hinzugefügt, entsprechende Lizenzen im Lizenz-Menü freischalten. Hinweis! 1x Wechselrichter kann ohne Lizenz hinzugefügt werden 8. Geräteparametrierung öffnen 9. Menüpunkt „Wechselrichter“ wählen 10. Auf das Plus-Symbol klicken, um einen neuen Wechselrichter hinzuzufügen 11. Modell „Sofar Hybrid 3ph“ für Hybridmodelle, oder „Sofar KTLX-G3“ für KTLX-G3 Modelle wählen 12.
- Seite 11 16. Hybrid: Im Menü „Batterie“ prüfen, ob die Batterie „SOFAR HYBRID 3PH“ ausgewählt wurde oder bei Bedarf selbstständig setzen. 17. Hybrid: Optional: Farbe wählen, mit der die Lade/Entladeleistung in den Diagrammen dargestellt wird 18. Hybrid: Optional: Farbe wählen, mit der der SOC in den Diagrammen dargestellt wird.
- Seite 12 19. Im Menü „RS485/CAN“ prüfen, ob die Funktion „Wechselrichter SOFAR“ ausgewählt wurde oder bei Bedarf selbständig setzen.
- Seite 13 20. Das Wechselrichter- / Batteriesystem ist nun mit SMARTFOX gekoppelt. Die PV- und Batteriedaten werden am Gerät dargestellt.
- Seite 14 5. Notizen …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… …………………………………………………………………………………………………………………………………………………………………………………………………… ……………………………………………………………………………………………………………………………………………………………………………………………………...
- Seite 15 Österreich / Europa Deutschland Hauptsitz: Niederlassung DE: DAfi GmbH ⏐ Niedernfritzerstraße 120 SMARTFOX GmbH ⏐ Wankelstraße 40 5531 Eben im Pongau ⏐ AUSTRIA 50996 Köln ⏐ GERMANY +43 (0)720 302 555 +49 (0)2236 48095-00 Mail support@smartfox.at Mail technik@smartfox.de www.smartfox.at...
