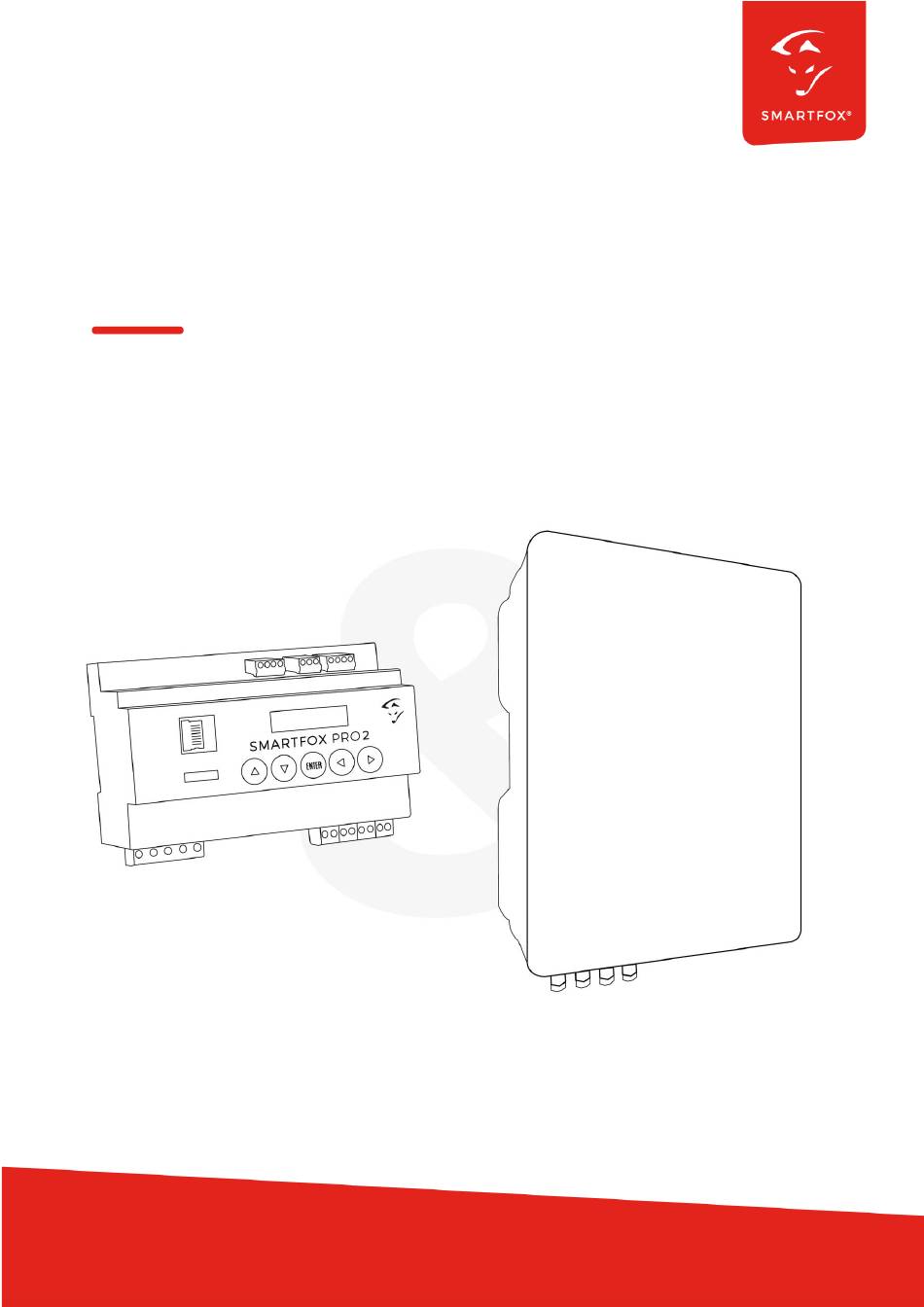

- Seite 1 SMARTFOX & Solarmax Wechselrichter Anleitung V3.0-12.2023...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Produktübersicht Anschluss Einstellungen am Wechselrichter Einstellungen am SMARTFOX Notizen Version Datum Beschreibung V1.0 1.08.2023 WG: Erstellung Anleitung V2.0 20.09.2023 WG: Edit V3.0 13.12.2023 WG: Anschluss Daisy Chain Wir haben den Inhalt dieser Dokumentation auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft. -
Seite 3: Produktübersicht
Nachfolgende Anleitung erklärt die Anbindung und Parametrierung von Solarmax Wechselrichtern, zur Integration der PV-Daten in das SMARTFOX Monitoring. Erforderliche Komponenten • SMARTFOX Pro / Pro 2, inkl. Stromwandler 80A Pro: Softwarestand EM2 00.01.07.03 oder höher Pro 2: Softwarestand EM3 00.01.07.03 oder höher Pro: Art. Nr. 0791732486575 Pro 2: Art. -
Seite 4: Anschluss
Geräte mittels einer geeigneten Steuerleitung (z.B. CAT6). Die Wechselrichter sind jeweils mit 2x RS485 Ports ausgerüstet. Zur Kommunikation mit dem SMARTFOX ist der Wechselrichter Port 1 zu verwenden. Das Anschlussbeispiel zeigt den Anschluss an die Solarmax SMT-Serie. Die Verbindung zu den anderen Geräteserien erfolgt nach dem gleichen Prinzip. -
Seite 5: Einstellungen Am Wechselrichter
Anschlussprinzip RS485-1 A+ RS485-2 A+ RS485-1 A+ RS485-2 A+ RS485-1 B- RS485-2 B- RS485-2 B- RS485-1 B- Bis zu 5 WR möglich Modbus Adresse 1 Modbus Adresse 2 Modbus Adresse 5 120 Ohm 120 Ohm 120 Ohm 3. Einstellungen am Wechselrichter 1. - Seite 6 5. Auf „Settings“ klicken 6. Kommunikationseinstellungen öffnen 7. „RS485 Settings“ wählen 8. Baudrate und Modbus Adresse einstellen 9. Baudrate auf „19200“ stellen 10. Gewünschte Modbus Adresse hinterlegen (Standard = 1)
-
Seite 7: Einstellungen Am Smartfox
4. Einstellungen am SMARTFOX Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren 2. Benutzername & Passwort eingeben und auf Anmelden klicken. 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen. - Seite 8 7. Werden mehrere Wechselrichter hinzugefügt, entsprechende Lizenzen im Lizenz-Menü freischalten. Hinweis! 1x Wechselrichter kann ohne Lizenz hinzugefügt werden 8. Geräteparametrierung öffnen 9. Menüpunkt „Wechselrichter“ wählen 10. Auf das Plus-Symbol klicken, um einen neuen Wechselrichter hinzuzufügen 11. Modell „SOLARMAX SMT, SHT, SP“ oder „SOLARMAX SXT“ wählen 12.
- Seite 9 Das Gerät ist nun gekoppelt und wird in der Live-Übersicht / Live-View angezeigt. 16. Im Menu „RS485/CAN“ prüfen, ob die Funktion „Wechselrichter SOLARMAX“ ausgewählt wurde oder bei Bedarf selbständig setzen.
- Seite 10 17. Der Wechselrichter ist nun mit SMARTFOX gekoppelt. Die PV-Daten werden am Gerät dargestellt...
-
