SMARTFOX Pro Charger Kurzinstallationsanleitung

SMARTFOX Pro Charger
Kurzinstallationsanleitung V1
Beachten Sie alle Sicherheitshinweise, Handlungs- und Installationsanweisungen der
vollständigen Bedienungsanleitung. Die aktuellste Version finden Sie auf unserer Website
unter www.smartfox.at/downloads.

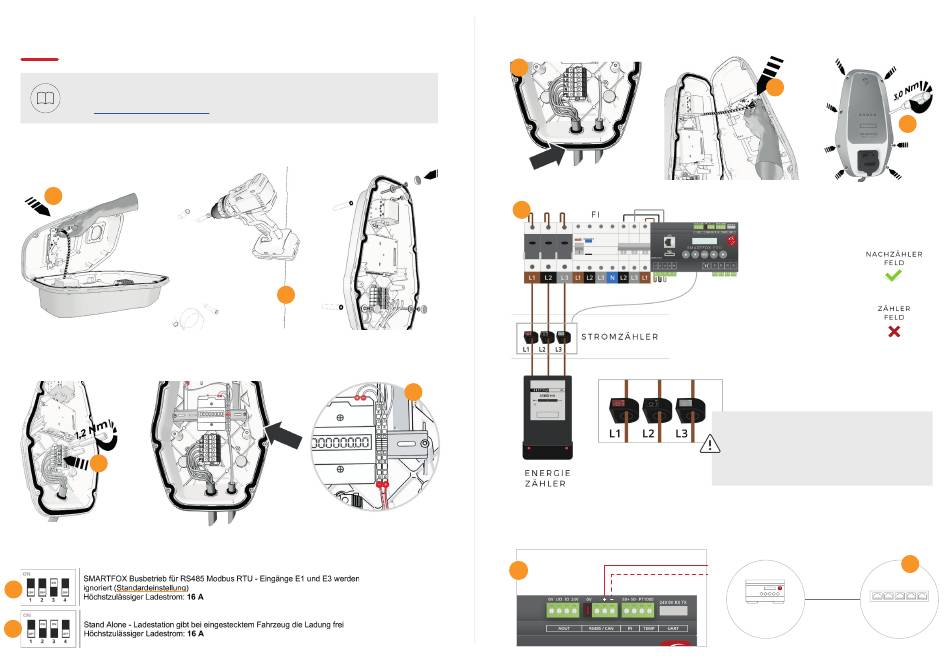

1. Ladestation öffnen und Verbindungskabel der LED-Platine lösen.
2. Montieren Sie die Ladestation an einer geeigneten Wand oder einem Standfuß. Verwenden Sie dazu das
mitgelieferte Montageset.
1
3. Führen Sie die ausreichend dimensionierte Zuleitung (min. 2,5mm²) sowie die RS485 Steuerleitung
(z.B. CAT6) von hinten oder unten in die Ladestation ein und schließen Sie die Adern an die entsprechenden
Klemmen an.
3
4. Die Ladestation ist laut Werkseinstellungen für den SMARTFOX Busbetrieb mit
Imax= 16A vorparametriert.
a
b
2
3
Soll die Ladestati-
on im „Stand Alo-
ne" Betrieb ohne
Energiemanage-
ment betrieben
werden, müssen
die DIP-Switches
im Ladecontroller
angepasst wer-
den. Siehe (b).
5. Kabelverschraubungen und Dichtnippel auf korrekte Ausführung prüfen (Wassereintritt). Verbindungskabel
wieder an der LED-Platine anschließen (c), Deckel mit den mitgelieferten Schrauben verschließen (d).
5
6
7. An der RS485-Schnittstelle bringen Sie die Data +
und Data- Verbindung der Ladestation an.
Data +
7
Data -
c
d
6. Installieren Sie den SMARTFOX Pro laut
Bedienungsanleitung.
Die Stromwandler sind
phasenrichtig im Nach-
zählerbereich der Haus-
zuleitung zu setzen. Der
Energiemanager wird
an der Hutschiene an-
gebracht und der RJ12-
Stecker der Wandler
angeschlossen.
Zusätzlich wird der SMARTFOX über den 5
poligen Stecker versorgt. Achten Sie auch
hier auf die korrekte Phasenfolge.
ACHTUNG!
Die Stromwandler müssen immer richtig (lt.
Bild links) angeschlossen werden. Die Pfeile
zeigen Richtung Verbraucher.
8. SMARTFOX per LAN oder WLAN an das Netzwerk
anbinden. Nach erfolgter Überprüfung der Elektro-
installation kann das System parametriert werden.
8
LAN/WLAN
ROUTER
SMARTFOX PRO
Seite 1 / 2
