- Seite 1 SMARTFOX & Deye Wechselrichter Anleitung V2.3-12.2023...
- Seite 2 Inhaltsverzeichnis Produktübersicht Anschluss Einstellungen am Wechselrichter Einstellungen am SMARTFOX Notizen Version Datum Beschreibung V1.0 25.09.2023 BZ: Erstellung Anleitung V2.0 20.11.2023 BZ: Überarbeitung Anleitung V2.1 20.11.2023 WG: Überarbeitung Anleitung V2.2 20.11.2023 BZ: Überarbeitung Anleitung V2.3 14.12.2023 WG: Edit Wir haben den Inhalt dieser Dokumentation auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

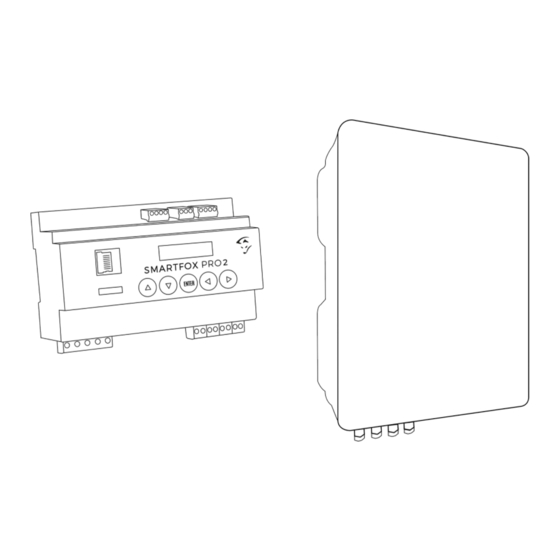

- Seite 3 1. Produktübersicht Nachfolgende Anleitung erklärt die Anbindung und Parametrierung von Deye Wechselrichter & Batteriesystemen zur Integration der PV-Daten & Batteriedaten in das SMARTFOX-Monitoring. Erforderliche Komponenten • SMARTFOX Pro / Pro 2, inkl. Stromwandler 80A Pro: Softwarestand EM2 00.01.07.03 oder höher Pro 2: Softwarestand EM3 00.01.07.03 oder höher...
- Seite 4 2. Anschluss 2.1 Anschlussschema...
- Seite 5 Hinweis! Um einen Batteriespeicher auszulesen ist eine SMARTFOX Batterie Lizenz erforderlich Steckerbelegung SMARTFOX Steckerbelegung Deye SG04LP3-EU Für den Anschluss am SMARTFOX wird der Draht von Pin 1 (z.B. T-568B = weiß/orange) mit dem RS485- Kontakt und der Draht von Pin 2 (z.B. T-568B = orange) mit dem RS485+ Kontakt verbunden.
- Seite 6 3. Einstellungen am Wechselrichter 1. Zahnrad am oberen rechten Bildschirmrand des Touchscreens berühren 2. Option „Advanced Function“ auswählen 3. Pfeiltaste nach unten am rechten Bildschirmrand berühren 4. Unter “Modbus SN” gewünschte Modbus Adresse umstellen (standardmäßig ist 00) Hinweis! Die standardmäßig eingestellte Modbus Adresse 00 sollte nicht verwendet werden Mehrere Wechselrichter: 5.
- Seite 7 4. Einstellungen am SMARTFOX 1. Im Webportal unter my.smartfox.at / APP anmelden bzw. registrieren 2. Benutzername & Passwort eingeben und auf Anmelden klicken 3. Unter „Einstellungen“ > „Meine Geräte“ öffnen. 4. Gerätebearbeitung öffnen 5. Häkchen „Eigenverbrauch Aktiviert“ & „Gesamtverbrauch Aktiviert“ setzen.
- Seite 8 7. Wird eine Batterie oder mehrere Wechselrichter hinzugefügt, entsprechende Lizenzen im Lizenz-Menü freischalten. Hinweis! 1x Wechselrichter kann ohne Lizenz hinzugefügt werden 8. Geräteparametrierung öffnen 9. Menüpunkt „Wechselrichter“ wählen 10. Auf das Plus-Symbol klicken, um einen neuen Wechselrichter hinzuzufügen 11. Modell „Deye Hybrid“ wählen 12.
- Seite 9 16. Im Menü „Batterie“ prüfen, ob die Batterie „Deye Hybrid“ ausgewählt wurde oder bei Bedarf selbstständig setzen.
- Seite 10 17. Optional: Farbe wählen, mit der die Lade/Entladeleistung in den Diagrammen dargestellt wird 18. Optional: Farbe wählen, mit der der SOC in den Diagrammen dargestellt wird. 19. Im Menü „RS485/CAN“ prüfen, ob die Funktion „Wechselrichter DEYE“ ausgewählt wurde oder bei Bedarf selbständig setzen.
- Seite 11 20. Das Wechselrichter- / Batteriesystem ist nun mit SMARTFOX gekoppelt. Die PV- und Batteriedaten werden am Gerät dargestellt.
