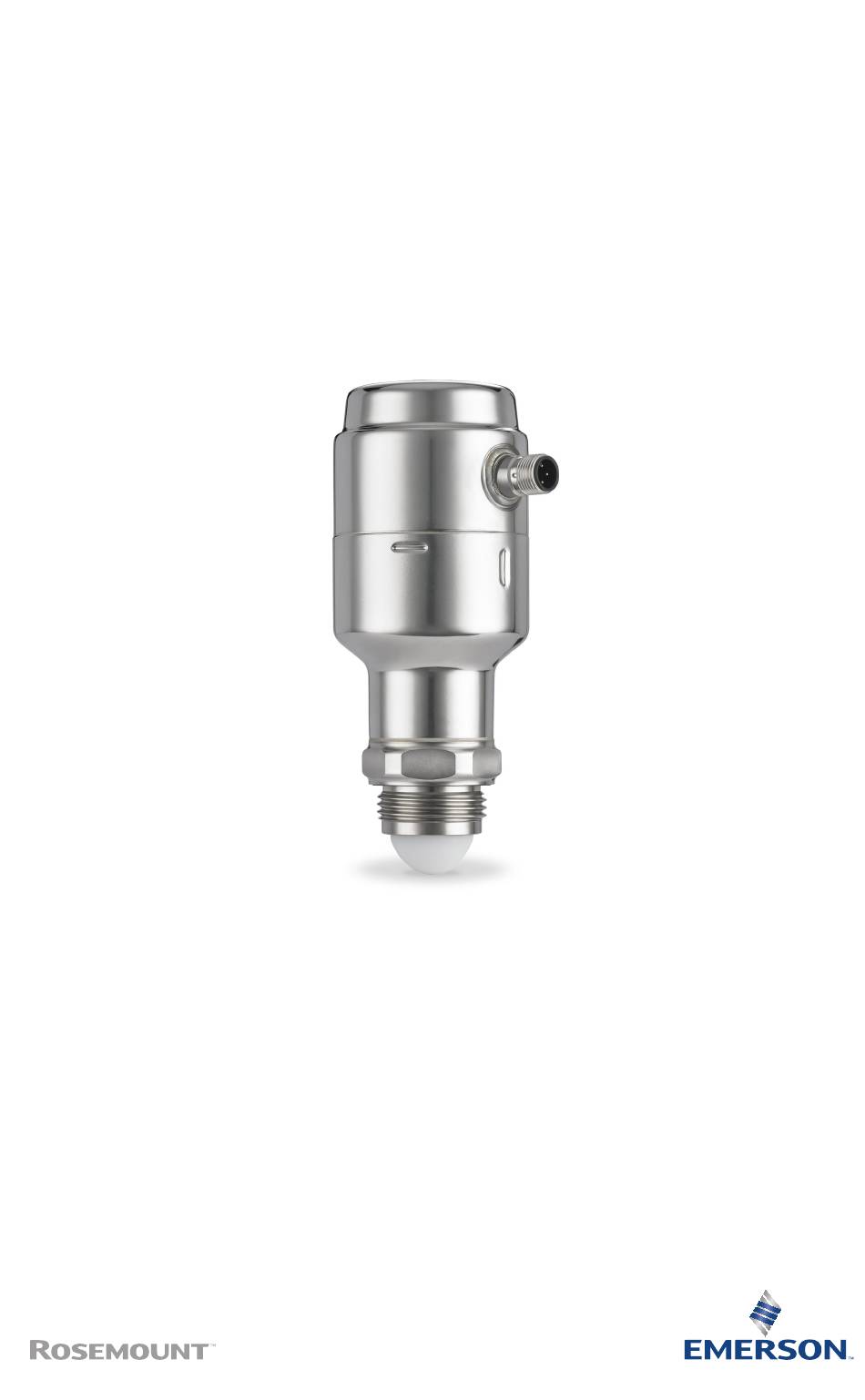

- Seite 1 Kurzanleitung 00825-0205-4480, Rev AD Juni 2023 Rosemount 1408A Messumformer ™ für Füllstand und Durchfluss Berührungsloses Radar...
- Seite 2 Kurzanleitung Juni 2023 1 Informationen zu dieser Anleitung Diese Kurzanleitung enthält grundlegende Richtlinien für den Rosemount 1408A Messumformer für Füllstand und Durchfluss. Weitere Informationen sind im 1408A Referenzhandbuch zu finden. 1.1 Sicherheitsmeldungen WARNUNG Die Nichtbeachtung der Richtlinien für den sicheren Einbau und Service kann zu schweren oder tödlichen Verletzungen führen.
- Seite 3 Juni 2023 Kurzanleitung WARNUNG Physischer Zugriff Unbefugtes Personal kann potenziell erhebliche Beschädigung und/ oder Fehlkonfiguration des Endes Geräte des Benutzers. Dies könnte beabsichtigt sein oder unbeabsichtigt und müssen geschützt werden Gegen. Die physische Sicherheit ist ein wichtiger Bestandteil jedes Sicherheitsprogramms und ein grundlegender Bestandteil beim Schutz Ihres Systems.
- Seite 4 Reinigung des Messumformers Prozedur Bei Bedarf die mediumberührten Teile des Messumformers reinigen. Ein feuchtes Tuch verwenden sowie ein mildes Reinigungsmittel, das für medienberührte Teile von Auswerteelektronik geeignet ist. Anmerkung Darauf achten, keine Oberflächen zu verkratzen. Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 5 Juni 2023 Kurzanleitung 3 Installation mit Montagehalterung 3.1 Muster der Löcher für die Befestigung Abbildung 3-1: Lochmuster 0,28 (7) 0,43 (11) 1,97 (50) Ø 0.28 (7) 30° Abmessungen in in. (mm). 3.2 Montage der Halterung Prozedur 1. Montagehalterung an der Wand/Decke oder an einer anderen flachen Oberfläche montieren.
- Seite 6 Juni 2023 2. Sicherstellen, dass der verstellbare Halter zum Boden gerichtet ist. 90° 3. Schmierpaste auf dem Messumformergewinde auftragen. Anmerkung Die Paste muss für die Anwendung zugelassen und mit den verwendeten Elastomeren kompatibel sein. Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 7 Juni 2023 Kurzanleitung 4. Den Messumformer an der Montagehalterung befestigen. Montageoptionen: • (A) Antennenverlängerung für Freiluftinstallationen • (B) Kontermutter 36 mm 46 mm Kurzanleitung...
- Seite 8 Abbildung 4-1: Gewindeeingriffslänge A. 0,35 bis 0,63 in. (9 bis 16 mm) 4.2 An einem Gewinde-/Flanschanschluss montieren Prozedur 1. Eine geeignete weiche Dichtung am Tankflansch anbringen. 2. Den Flansch über der Dichtung anbringen. Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 9 Juni 2023 Kurzanleitung 3. Die Schrauben und Muttern mit dem für Flansch und Dichtung ausreichenden Drehmoment anziehen. 0,75 in. (19 mm) 4. Schmierpaste auf dem Messumformergewinde auftragen. Anmerkung Die Paste muss für die Anwendung zugelassen und mit den verwendeten Elastomeren kompatibel sein. 5.
- Seite 10 3. Schmierpaste auf dem Messumformergewinde auftragen. Anmerkung Die Paste muss für die Anwendung zugelassen und mit den verwendeten Elastomeren kompatibel sein. 4. Den Messumformer am Tank montieren. Drehmoment 310 in-lb (35 Nm) 39 mm Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 11 Juni 2023 Kurzanleitung 4.4 An einem Gewindeanschluss montieren Prozedur 1. Schmierpaste auf dem Messumformergewinde auftragen. Anmerkung Die Paste muss für die Anwendung zugelassen und mit den verwendeten Elastomeren kompatibel sein. 2. Den Messumformer am Tank montieren. Drehmoment 310 in-lb (35 Nm) 39 mm Kurzanleitung...
- Seite 12 Digitalausgang oder aktiver (4–20 mA)-Analogausgang Ausgang 2 5.4 Interne Leistungsaufnahme < 2 W (Normalbetrieb bei 24 VDC, keine Ausgänge) < 3,6 W (Normalbetrieb bei 24 VDC, Digital- und Analogausgänge aktiv) 5.5 Anschlussschema Abbildung 5-1: Anschluss OUT2 OUT1/IO-Link Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 13 Juni 2023 Kurzanleitung Tabelle 5-1: Stiftzuordnung Stift Adernfarbe Signal Braun 24 V Weiß OUT2 Digitalausgang oder aktiver (4–20 mA)-Analogausgang Blau Schwarz OUT1/IO-Link Digitalausgang oder IO-Link-Modus Gemäß IEC 60947-5-2. Abbildung 5-2: Beispielstromkreise 2: OUT2 2: OUT2 4: OUT1 4: OUT1 2: OUT2 2: OUT2 4: OUT1 4: OUT1 A.
- Seite 14 Den Stecker nicht mit Gewalt einschieben. Sicherstellen, dass er korrekt ausgerichtet ist. 3. Nach vollständigem Einschieben den Schraubenring festziehen. Das empfohlene Drehmoment ist in der Betriebsanleitung des Herstellers zu finden. 4. Die Spannungsversorgung anschließen. Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 15 Juni 2023 Kurzanleitung 7 Den Messumformer an den IO-Link anschließen I/O-Link-Geräte können über einen IO-Link-USB-Kommunikator, über den IO-Link Master oder über die SPS eingerichtet werden. Prozedur Die Konfigurationssoftware starten und den Messumformer anschließen. Abbildung 7-1: Anschluss über den IO-Link-USB-Kommunikator Abbildung 7-2: Anschluss über den IO-Link Master Abbildung 7-3: Anschluss über die SPS Kurzanleitung...
- Seite 16 1. Das IODD im IODDFinder-Portal unter Ioddfinder.io-link.com herunterladen. 2. Die IODD-Datei entpacken. 8.3.2 IODDs in ein FDT /DTM-Framework integrieren ® Es ist ein IODD DTM Interpreter erforderlich, um IODDs in eine FDT/ DTM-Umgebung (z. B. PACTware) zu integrieren. Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 17 Juni 2023 Kurzanleitung Voraussetzungen Der IODD DTM Interpreter ist gewöhnlich im FDT/DTM- Software-Installationspaket enthalten. Er kann auch über Emerson.com/Rosemount1408A heruntergeladen werden. Prozedur 1. Die Software IODD DTM Interpreter (IODD DTM Interpreter) starten. 2. Add IODD (IODD hinzufügen) auswählen. 3. Zur IODD-Datei navigieren und Open (Öffnen) auswählen.
- Seite 18 Abbildung 9-1: Referenzhöhe A. Gerätereferenzpunkt B. Referenzhöhe C. Null-Füllstand D. 0.6 in. (15 mm) 9.3 Analogausgang konfigurieren Der Messumformer kann so eingestellt werden, dass der Füllstand oder Volumendurchfluss als 4–20 mA-Signal ausgegeben wird. Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 19 Juni 2023 Kurzanleitung Prozedur 1. Unter Menu (Menü)Parameter (Parameter) → OUT2 Analog Output (OUT2 Analogausgang)auswählen. 2. Im OUT2-Konfiguration wählen Sie Analoge Ausgang 4-20 mA. 3. Aus der Liste Analog Control Variable (Analoge Steuervariable)Level (Füllstand) oder Volume Flow (Volumendurchfluss) auswählen. 4. Aus der Liste Alarm Mode (Alarmmodus)Low Alarm (Niedrigalarm) oder High Alarm (Hochalarm) auswählen.
- Seite 20 Methode auswählen. Aus Folgendem auswählen: • Linearisierungstabelle • Parshall-Messrinne • Khafagi-Venturi-Messrinne 3. Volume Flow Table/Formula (Volumendurchfluss-Tabelle/ Formel) auswählen und die Parameter anschließend nach Wunsch einstellen. 4. Write to device (Auf Gerät schreiben) auswählen. Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 21 UKCA-Verordnungen Eine Kopie der EU/UK-Konformitätserklärung ist am Ende dieses Dokuments zu finden. Die neueste Version der EU/UK- Konformitätserklärung finden Sie unter Emerson.com/Rosemount. 10.2 Standardbescheinigung Standardmäßig wurde der Sender von einem staatlich anerkannten Prüflabor (NRTL), das von der Federal Occupational Safety and Health...
- Seite 22 Standardbescheinigung. 10.4 Übereinstimmung mit Telekommunikationsrichtlinien Rosemount 1408A, mit montierter Antennenverlängerung, ist ein Gerät zur Messung des Füllstands in Freiluft oder in einem Gehäuse. Bei Verwendung für die Messumformer in einem Gehäuse (d. h. Tanks aus Metall, Stahlbeton oder Glasfaser oder ähnlichen Gehäusestrukturen aus vergleichbarem Dämpfungsmaterial), kann...
- Seite 23 Juni 2023 Kurzanleitung Grenzwerte sind so festgelegt, dass sie einen ausreichenden Schutz gegen schädliche Störeinflüsse in Wohngebäuden gewährleisten. Dieses Gerät generiert und verwendet Hochfrequenzenergie und strahlt diese ab. Wenn das Gerät nicht gemäß den Anweisungen installiert und verwendet wird, kann es den Funkverkehr behindern. Es besteht jedoch keine Garantie, dass keine Störungen in der jeweiligen Installation auftreten.
- Seite 24 Frequenzband wie Rosemount 1408A verwenden (77 bis 81 GHz) variieren im Zeitverlauf. Daher sind der Installateur und der Anwender von Rosemount 1408A verpflichtet zu prüfen, wie sich der Einbauort auswirkt. Eine aktuelle Liste der Radioastronomie-Standorte einschließlich der entsprechenden Betriebsfrequenzen finden Sie unter www.craf.eu.
- Seite 25 1992 und dem Telecommunications Act 1997 sowie den relevanten Normen, die nach dem New Zealand Radio Communication Act 1989 gemacht wurden. In Neuseeland muss Rosemount 1408A in geschlossenen Tanks (Metall, Stahlbetonbehälter oder ähnliche Gehäusestrukturen aus vergleichbarem Dämpfungsmaterial) installiert werden. 10.10 Kanadische Zulassungsnummer (CRN) Auswerteelektronik ohne Adapter Alberta (ABSA): 0F21418.2...
- Seite 26 Kurzanleitung Juni 2023 10.11 EU/UK-Konformitätserklärung Abbildung 10-1: EU/UK-Konformitätserklärung Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 27 Juni 2023 Kurzanleitung Kurzanleitung...
- Seite 28 Kurzanleitung Juni 2023 Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 29 Juni 2023 Kurzanleitung Kurzanleitung...
- Seite 30 Kurzanleitung Juni 2023 Rosemount 1408A Messumformer für Füllstand und Durchfluss...
- Seite 31 Juni 2023 Kurzanleitung Kurzanleitung...
- Seite 32 © 2023 Emerson. Alle Rechte vorbehalten. Die Verkaufsbedingungen von Emerson sind auf Anfrage erhältlich. Das Emerson Logo ist eine Marke und Dienstleistungsmarke der Emerson Electric Co. Rosemount ist eine Marke der Emerson Unternehmensgruppe. Alle anderen Marken sind Eigentum ihres jeweiligen Inhabers.
